Кабельные вводы в объекты через стены

Кабельные вводы в объекты через стены

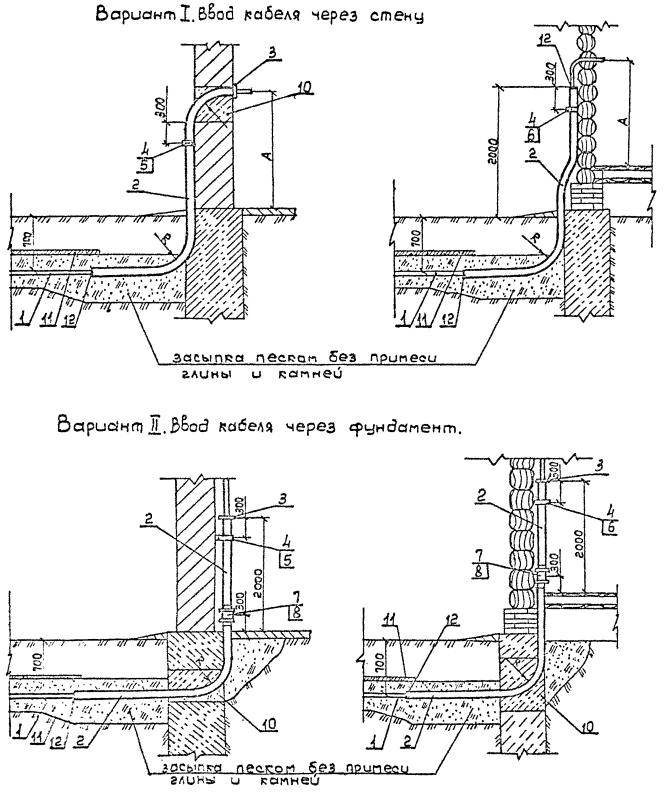

Кабельные вводы в объекты с прокладкой кабеля через стены и фундаменты (докум. - 31)

Поз.

Наименование

Кол-во

Примечание

1

Кабель силовой до 1 кВ ГОСТ 24183-80

1



2

Труба водогазопроводная ГОСТ 3262-75

1



3

Втулка В ТУ 36-1899-80

1



4

Скоба ТУ 1448-82

1



5

Дюбель У656У3-У658У3, У678-У3; ТУ 36-941-79

2



6

Шуруп 1-5х40,016 ГОСТ 1144-80

2



7

Муфта ГОСТ 8966-75

1



8

Гайка установочная заземляющая ТУ 36-1447-82

2



9

Шайба ГОСТ 11371-78

2



10

Заделка

-

Количество материалов по проекту

11

Кирпич или плиты

-

12

Уплотнитель

-



Количество, диаметр и длина труб на ввод обосновывается в конкретном проекте, R>400 мм.
Размер "А"=1500 для вводных щитов и щитков настенного исполнения; "А"=200 для щитов напольного исполнения.
Для вводных щитов и щитков напольного исполнения поз. 4, 6, 7 и часть трубы выше муфты исключаются.
В случае расположения вводного щита на 2-ом этаже при возможности механического повреждения кабель должен быть защищен на высоту 2 м от пола 1-го этажа.
Проход труб через стену см. докум. - 32
При вводе 2-мя кабелями поз. 1-8 удваиваются.
При наличии грунтовых вод предусмотреть мероприятия по гидроизоляции (см. докум. - 33)
Спецификация дана на ввод одним кабелем.

Кабельные вводы в объекты через стену цоколя (докум. - 32)

Поз.

Наименование

Кол-во
на узел

1

Кабель силовой до 1 кВ ГОСТ 24183-80

1

2

Труба асбестоцементная ГОСТ 1839-80

1

3

Уплотнитель

-

4

Гидроизоляция

-

5

Кирпич или плиты

-

6

Заделка

-



Указания по монтажу
1. В стесненных условиях глубина заложения кабелей в местах ввода в здания и сооружения может быть уменьшена до 500 мм.
2. Исполнение 2 рекомендуется применять в случаях, когда ожидается заметная просадка грунта в месте ввода кабеля.
3. Величина временного возвышения засыпки над планировочной отметкой, запас кабеля и толщина подсыпки принимается в зависимости от величины ожидаемой просадки грунта и определяется конкретным проектом.
Материал, количество, диаметр и длина труб на ввод обосновывается в конкретном проекте.
Создание запаса кабеля для повторного монтажа (на примере исполнения 1) см. докум. - 33
Для исполнения 2 - осуществляется аналогично.
Спецификация дана на ввод одним кабелем. Количество материалов по позициям 3-6 определяется в конкретном проекте.
Уплотнение кабеля в трубе выполнить из джутовых плетеных шнуров, обмазанных водонепроницаемой (мятой) глиной.

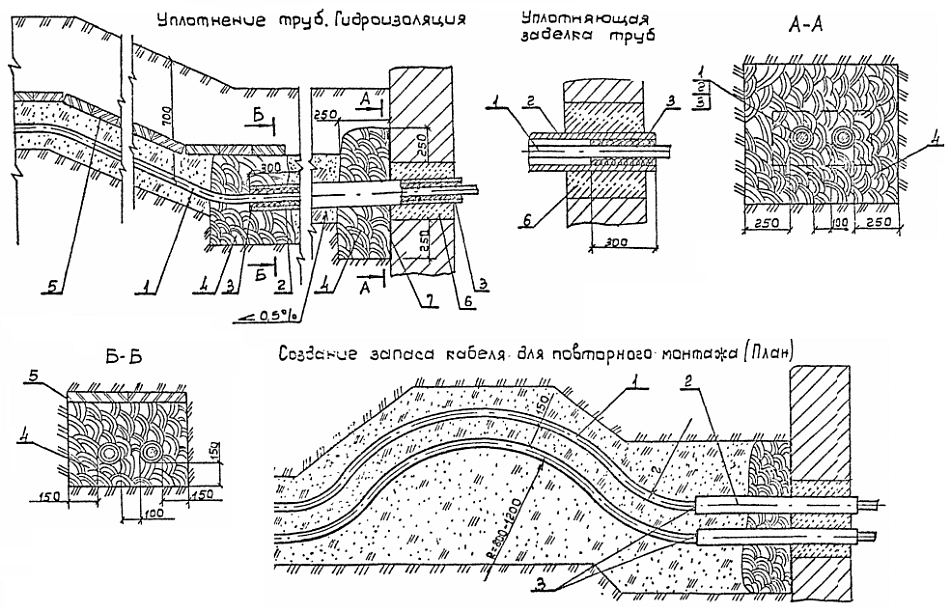

Кабельные вводы в объекты через стену цоколя при значительной разнице в уровнях на трассе (докум. - 33)

Поз.

Наименование

Кол-во на узел

Примечание

1

Кабель силовой до 1 кВ ГОСТ 24183-80

1



2

Труба асбестоцементная ГОСТ 1839-80

1



3

Уплотнитель

-

расход материалов определяется по проекту

4

Гидрофобная глина или песок

-

5

Кирпич или плиты

-

6

Бетон ВО 7.5

-

7

Гидроизоляция

-



Радиусы изгиба кабелей

Группа кабелей

Минимальный радиус изгиба, r

Кабели с пропитанной бумажной изоляцией и с бумажной изоляцией, пропитанной нестекающим составом:
многожильные в свинцовой оболочке
многожильные в алюминиевой оболочке

15 Dн
25 Dн

Кабели с пластмассовой изоляцией в алюминиевой оболочке

15 Dн

Кабели с пластмассовой изоляцией многожильные

7,5 Dн

Dн - наружный диаметр кабеля

Указания по монтажу
1. В сухих грунтах гидрофобный слой может быть заменен слоем перебитой с водой чистой тестообразной глины.
2. У здания кабель укладывается неполной петлей на глубине 0,7 м с R достаточным для создания запаса на вводе не менее 1 м (для повторного монтажа). Укладка кабеля в виде петли не допускается. В стесненных условиях прокладки кабеля допускается создание запаса вертикальной полупетлей.

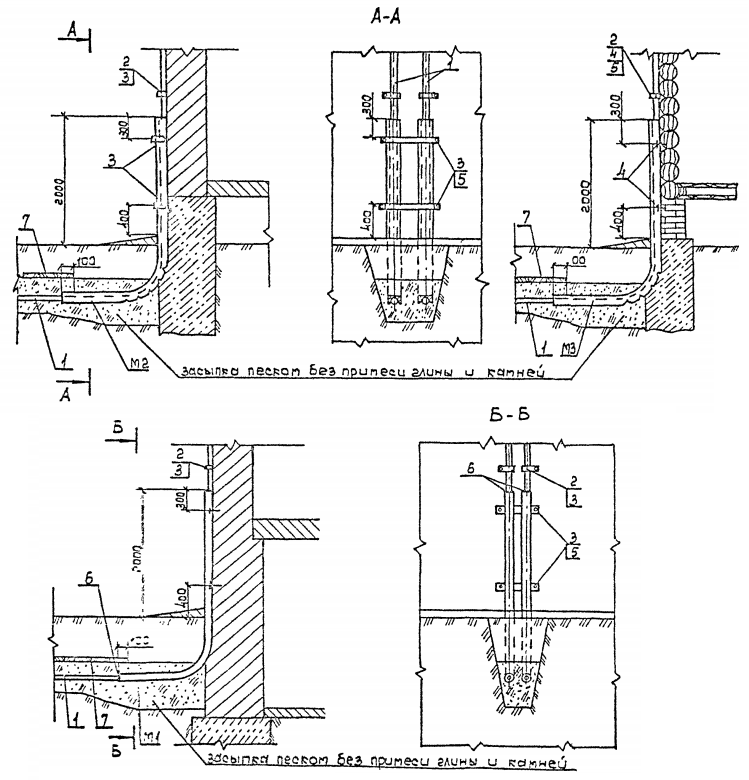

Кабельные вводы в объекты через стены. Способы защиты кабелей от механических повреждений (докум. - 34)

Мар-ка поз.

Наименование

Кол-во

Примечание

1

Кабель силовой до 1 кВ ГОСТ 24183-80

1



М1

Марка 1

1



М2

Марка 2

1



М3

Марка 3

1



2

Скоба ТУ 1448-82

1



3

Дюбель ТУ 36-941-79

5



4

Шуруп ГОСТ 1144-80

5



5

Шайба ГОСТ 11371-78

5



6

Уплотнитель

-

количество по проекту

7

Кирпич или плиты

-



Таблица 1 Выбор защитного профиля

Наружный диаметр кабеля, мм

до 20

20-30

30-40

Количество кабелей

1

2

1

2

1

2

Швелер

5

2х5

6,5

2х6,5

10



h-высота стенки
в-ширина полки
S-толщина швелера

50
32
4,4

50
32
4,4

65
36
4,4

65
36
4,4

100
46
4,5

180
50
4



Таблица 2 Выбор защитной трубы

Наружный диаметр кабеля, мм

до 20

20-30

30-40

Условный проход

32

50

65

Наружный диаметр

42,3

60

75,5



Спецификация дана на ввод одного кабеля.
Поперечное сечение защитного профиля и диаметр трубы определяется в зависимости от количества кабеле, их марки и сечения в конкретном проекте или по таблицам 1 и 2

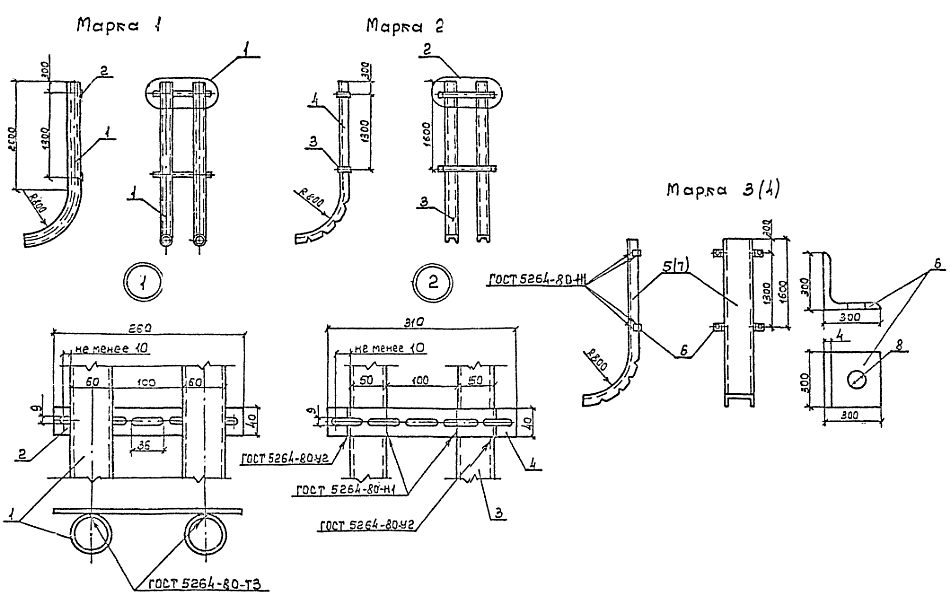

Кабельные вводы в объекты. Детали защиты кабелей от механических повреждений (докум. - 35)

Марка

Поз.

Наименование

Кол-во

Примечание

М1

1

Труба водогазопроводная ГОСТ 3262-75

2



2

Полоса перфорированная ТУ 36-1434-82

1



М2

3

Швелер ГОСТ 8240-89

2



4

Полоса перфорированная ТУ 36-1434-82

1



М3

5

Швелер ГОСТ 8240-89

1

для 1 кабеля

6

Уголок ГОСТ 8509-86

4



М4

7

Швелер ГОСТ 8278-83

1

для 2 кабелей

8

Уголок ГОСТ 8509-86

4
