NYM-J, NYM-0 300/500 В DIN VDE 0250-204:2000-12 NYM-J, NYM-0 0,66 кВ ТУ 16.К01-28-2001

Силовые кабели с медными жилами с ПВХ изоляцией в ПВХ оболочке с заполнением из невулканизированной резины

Дополнительно по теме

Кабели силовые для стационарной прокладки с изоляцией из ПВХ пластиката.

Кабели силовые для стационарной прокладки с изоляцией из сшитого полиэтилена.

Кабели контрольные.

Кабели и провода силовые для нестационарной прокладки.

Провода силовые для электрических установок.

Провода неизолированные гибкие.

Провода для воздушных линий передач.

Провода и шнуры различного назначения.

Немецкий стандарт DIN VDE 0250 ч 204 (нормативы союза немецких электротехников). Кабель по DIN VDE на оболочке имеет характерную маркировку знаком "VDE".

- по техническим условиям ТУ 16.К01-28-2001, знак соответствия "VDE" на оболочку не наносится. Кабели изготавливаются для общепромышленного применения при поставке на внутренний рынок. Кабели по своим характеристикам соответствуют немецкому аналогу.

КОНСТРУКЦИЯ

1. Т0К0ПР0ВОДЯЩАЯ ЖИЛА - медная, крутой формы, 1 и 2 класса по ГОСТ 22483.

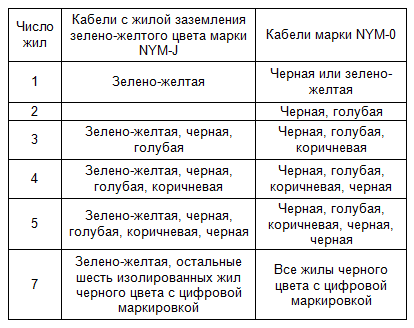

2. ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей имеют отличительную сплошную расцветку, соответствующую указанной в таблице справа.

Толщина изоляции представлена в Приложении.

3. СКРУТКА - изолированные жилы многожильных кабелей скручены.

4. ПОЯСНАЯ ИЗОЛЯЦИЯ - из невулканизированной резиновой смеси, одножильные кабели марки NYM изготавливаются без поясной изоляции.

5. ОБОЛОЧКА - из ПВХ пластиката, серого цвета. Толщина оболочки представлена в Приложении.

ПРИМЕНЕНИЕ

Для электроснабжения промышленных установок стационарного присоединения приб номинальное переменное напряжение до 380/660 В номинальной частотой 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, в производственных и жилых зданиях и сооружениях. Для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон температур эксплуатации ..................................................................................................... от 50°С до -30°С

Относительная влажность воздуха при температуре до +35°С ............................................................... до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре .............. не ниже -15°С

Радиус изгиба при прокладке ...............................................................................................................не менее 7.5 наружных диаметров

Испытательное переменное напряжение частотой 50 Гц ....................................................................... 2.5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации .......................................... не более +70°С

Срок службы ........................................................................................................................................не менее 30 лет

Максимально допустимая температура при коротком замыкании ........................................................... не более 160°С

Продолжительность короткого замыкания ............................................................................................не более 4 с.

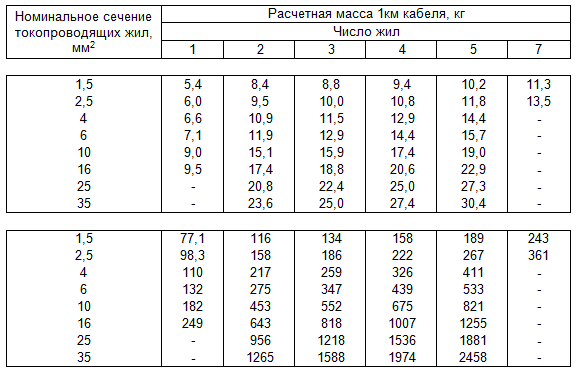

Расчетный наружный диаметр и расчетная масса кабелей, выпускаемых по немецкому стандарту DIN VDE 0250-204 : 2000-12

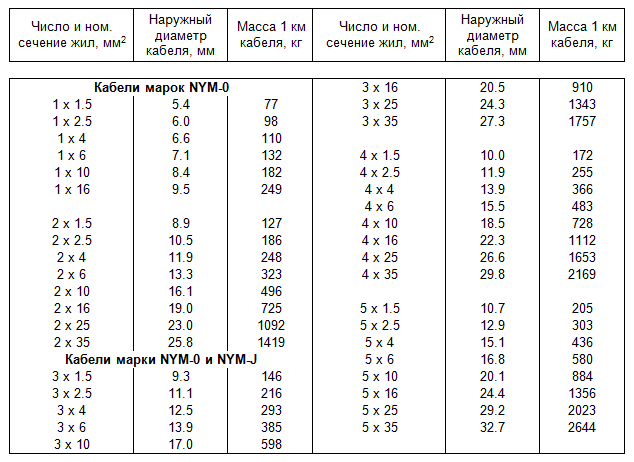

Расчетный наружный диаметр и масса кабелей марок NYM-J, NYM-0, выпускаемых по ТУ 16.К01- 28-2001
