РАЗЪЕДИНИТЕЛИ СЕРИИ РЕ19 100 А - 6300 А, ~1000 В, -1000 В

Области применения - отрасли машиностроительного и топливно-энергетического комплексов, предприятия энергетики, жилищно-коммунальных хозяйств, железнодорожного транспорта, объекты атомных электростанций

Устанавливаются:

• Непосредственно на строительных конструкциях;

• В наземных стационарных комплектных устройствах;

• На грузоподъемных кранах, корпусах роликовых конвейеров и прокатном оборудовании;

• Вводно-распределительные устройства жилых, общественных и промышленных зданий,

шкафы и пункты распределительные, трансформаторные подстанции, шкафы и ящики управления, объекты атомных электростанций.

Назначение

Разъединители серии РЕ19 на номинальные токи 100, 250, 400,630,1000, 1600, 2000, 3150, 4000, 6300 А предназначены для проведения номинального тока и нечастых (до трех раз) в час неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.

Условия эксплуатации

  • Высота над уровнем моря не более 1000 м, при использовании аппарата на высоте свыше 1000 м до 2000 м номинальный ток должен снижаться на 10 % при температуре окружающей среды 30 °С и выше.
  • Температура окружающего воздуха от - 60 °С до + 40 °С для исполнения УХЛ и от -10 °С до + 45 °С для пополнения Т по ГОСТ 15150-69.
  • Группа условий эксплуатации М4 по ГОСТ 17516.1-90
  • Степень загрязнения окружающей среды - 3.
  • Рабочее положение аппаратов в пространстве - вертикальное, во включенном положении рукояткой вверх, с горизонтальным расположением вала разъемным соединением главных контактов вверх. Допускается отклонение от рабочего положения до 5° в любую сторону.
  • Степень защиты, обеспечиваемая оболочкой, со стороны привода - IP 00 по ГОСТ 14254-96.

Характеристики

  • Тип аппарата - разъединитель;
  • Общие виды, основные размеры аппаратов указаны в приложении;
  • Основные параметры разъединителей указаны в таблице 1;
  • Условный тепловой ток на открытом воздухе (Ith), А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000, 6300;
  • Номинальное напряжение изоляции (Ui) - 660 и 1000 В переменного тока;
  • Воздушные зазоры аппаратов составляют не менее 12 мм, расстояние утечки не менее 20 мм;
  • Усилия, прилагаемые к рукоятке при коммутационной операции, не более, Н (кгс); 176,4 (18) на 250 А; 264,6(27) на 400 А; 313(32) на 630 А; 343 (35) на 1000 А и более;
  • Выводы аппаратов на токи до 1000 А вкл. должны допускать присоединение медных и алюминиевых проводов, кабелей и шин, свыше 1000 А до 6300 А - медных и алюминиевых шин. Сечение внешних проводников, кабелей и шин должны соответствовать указанным в таблице 2;
  • Контактные соединения соответствуют ГОСТ 10434-82;
  • Аппараты неремонтопригодные;
  • Гарантийный срок хранения, в упаковке поставщика - 3 года;
  • Гарантийный срок эксплуатации - 3 года со дня ввода аппаратов в эксплуатацию.

Таблица 1

Наименование параметров

РЕ-19-31

РЕ-19-35

РЕ-19-37

РЕ-19-39

РЕ-19-41

РЕ-19-43

РЕ-19-44

РЕ-19-45

РЕ-19-46

РЕ-19-47

РЕ-19-49

Номинальный рабочий ток (le), А

100

250

400

630

1000

1600

2000

2500

3150

4000

6300

Номинальное рабочее напряжение (Ue), В

~660 -440

~1000 -1000

Номинальный кратковременно выдерживаемый ток, кА

3

8

17

17

18

20

30

30

40

48

76

Номинальный условный ток короткого замыкания, кА

6

14

26

32

100

100

100

100

100

100

110

Механическая износостойкость,

циклы ВО

25000

10000

6300

4000

Категория применения

AC-20, DC-20

Таблица 2

Номинальный ток, А

Сечение жил внешних проводов, кабелей и шин, мм кв.

Наименьшее, не более

Наибольшее, не менее

100

250

400

530

1000

1600

2000

2500

3150

4000

6300

10

120

150

8x60 или 2(6x50)

2(8x60)

2(8x80)

2(8x100)

2(8x80)

2(8x100)

2(10x100)

4(10x100)

50

150

2x185 или 3x120

2x240 или 3x185 или 4x120

8x60

2(10x60)

4(8x80)

2(10x120)

4(8x100)

4(10x120)

4(10x120)

Конструкция

Разъединители серии РЕ19 (см. приложение) состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода.

Токоведущие элементы изготавливаются из высококачественной меди марки М1.

Изоляционное основание служит базой для сборки основных сборочных единиц и для установки разъединителей на месте монтажа, выполнено в виде изоляторов или изоляционных панелей. На изоляционное основание устанавливаются неподвижные контакты, которые вместе с подвижными контактами образуют полюс аппарата. Неподвижные контакты разъединителей заднего присоединения выполнены из стандартных шин, соединены с изоляционным основанием и выполняют, с одной стороны, функции вывода для присоединения внешних проводников, с другой - для присоединения подвижных контактов. Неподвижные контакты разъединителей переднего присоединения выполнены из стандартных шин и представляют собой Т-образные неразъемные конструкции. Подвижные контакты выполнены из двух медных пластин, которые в неразъемном контактном соединении закреплены на оси и пружинами обеспечивают постоянное контактное нажатие при повороте вокруг оси. В разъемном соединении подвижные контакты при включении разъединителя входят между контактирующими пластинами.

Разъединители включаются и отключаются рукояткой, установленной на конце приводного вала (слева или справа) или непосредственно на траверсе (центральная рукоятка, центральная штанга, пополюсное оперирование рукояткой). Разъединители могут включаться и отключаться пополюсно изоляционной штангой.

Подвижные контакты разъединителей с боковой и передней смещенной рукояткой фиксируются за счет расположения осей ведущих звеньев на одной линии. Передняя смещенная рукоятка устанавливается на лицевой панели распределительного устройства. Переключатели не имеют исполнения с боковой и передней смещенной рукояткой.

РЕ19 поставляются без вспомогательных контактов или со вспомогательными контактами в зависимости от заказа. Разъединители с боковой и передней смещенной рукояткой имеют по два блока контактов вспомогательной цепи, в каждом блоке по одному замыкающему и одному размыкающему контакту.

Разъединители с пополюсным включением имеют по одному блоку контактов вспомогательной цепи на каждом полюсе. Разъединители с центральным включением имеют по одному блоку контактов вспомогательной цепи. Разъединители на два направления имеют контакты вспомогательной цепи в конечных положениях (включенное и отключенное положение). В качестве вспомогательных контактов применяются микропереключатель ВПК 2010 (ТУ16-526.433-78).

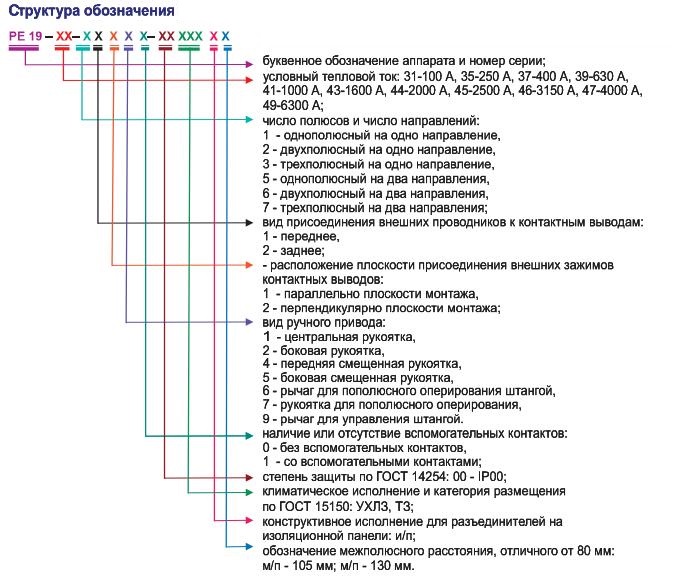

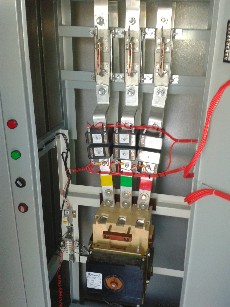

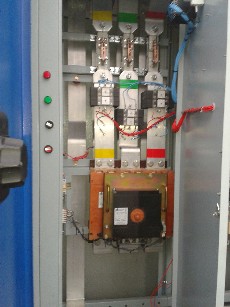

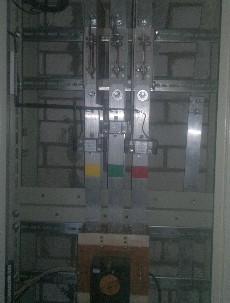

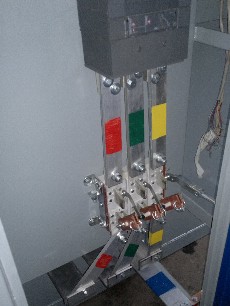

ПРИМЕНЕНИЕ РАЗЪЕДИНИТЕЛЕЙ РЕ19
