ОСНОВНЫЕ РЕКОМЕНДАЦИИ ПО УСТРОЙСТВУ ОСВЕЩЕНИЯ СВЕТОВЫМИ КАРНИЗАМИ И ПОТОЛКАМИ

Смотри также по разделу:

Составление расчетных таблиц и графиков

Общий случай метода коэффициента использования

Общий случай точечного метода

Устройство освещения световыми карнизами

Световые карнизы (рис. 7-10). Полость карниза, включая находящееся в ней оборудование, кроме ламп, должна быть хорошо отражающей (для окраски отражающих поверхностей карнизов и других осветительных устройств рекомендуется водоэмульсионная краска) и иметь возможно меньший периметр. Визирная линия по всей длине должна проходить выше уровня глаз посетителей, а створная линия, как правило, не должна пересекать потолка. Размер а принимается возможно большим, однако значение f не должно превышать 0,1 В.

Расстояние между лампами накаливания не должно превышать 1,5-1,7 а. Люминесцентные лампы располагаются только сплошными рядами, причем a - не менее 125-150 мм.

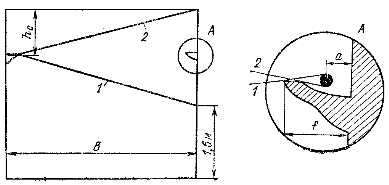

Рис. 7-10. Световой карниз . 1 - визирная линия, 2 - створная линия

При нескольких рядах лампы соседних рядов взаимно смещаются не менее чем на 75 мм, а расстояние между осями рядов должно быть не менее 2-3 диаметров лампы.

При необходимости обеспечить визуально равномерную яркость потолка в поперечном направлении должно соблюдаться условие , а при одностороннем карнизе . При невозможности соблюдения этих соотношений возможно применение зеркальных вставок или зеркальных ламп (при ). При сферических или цилиндрических сводах не ограничивается. При выборе следует также руководствоваться указаниями архитектора в отношении желаемого характера распределения яркости по потолку или своду.

Световые потолки и панели. Они хорошо "читаются" только при визуально равномерной яркости, обеспечиваемой выбором материала и расположения излучателей.

Для потолков из экранирующих решеток рекомендуются планки из молочного органического стекла или металла (эмалированного или окрашенного) при защитном угле примерно 45°.

Для остекления потолков и панелей рекомендуется молочное светотехническое органическое стекло или эквивалентные по степени рассеяния пленочные материалы. Допустимо использовать двустороннее матированное силикатное армированное стекло. Пригодность остальных материалов должна подтверждаться опытной установкой.

При наличии над потолком технического этажа лампы устанавливаются в арматурах. В полости над подшивным потолком при белой окраске поверхностей допустимы открытые лампы.

Отношение расстояния между излучателями L к их высоте над остеклением выбирается согласно табл. 7-7, а при потолках из экранирующих решеток должно быть близко к котангенсу защитного угла.

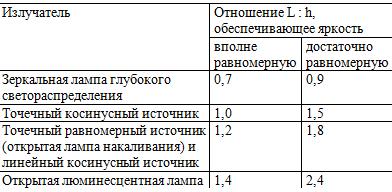

Таблица 7-7 Рекомендуемое расположение излучателей над световыми потолками

Пример 1. Рассчитать световой карниз, оборудуемый по двум продольным стенам, с люминесцентными лампами типа ЛБ при следующих размерах и характеристиках помещения: А = 24 м; В = 10 м; Н = 6 м; м; м; r стен над карнизом и потолка 60%; . Задано: E = 300 лк; k = 1,5. Как и в большинстве подобных случаев, можно считать z = 1.

Для карнизов с лампами накаливания и люминесцентными обычно прини мается к. п. д. карниза (при зеркальных лампах ).

Общий коэффициент использования ; для определения находим

Определяем

и по табл. 7-4 при заданном получаем .

По табл. 7-5 находим , откуда . Полный необходимый поток ламп

откуда определяется необходимое число ламп: ЛБ40-470 000:2850 = 165; ЛБ80-47 000 : 4960 = 95.

Нетрудно убедиться, что при располагаемой суммарной длине карниза 48 м задача хорошо решается установкой в карнизе трех сплошных рядов ламп ЛБ-80.

Пример 2. Рассчитать световой потолок из органического стекла (t = 0,6; r = 0,3) при следующих размерах и характеристиках помещения: А = 36 м; В = 18 м; H = 4,8 м; .

Остекление не доходит со всех сторон до стен на 1 м.

Над остеклением намечена установка ламп ЛБ в светильниках прямого света (к. п. д. равен 0,75) при осуществимой высоте не более 1,6 м. Задано: E = 300 лк; k = 1,5.

Поток, падающий на верхнюю сторону остекления, может быть рассчитан обычным путем по коэффициенту использования, определяя индекс по высоте светильников над стеклом. В данном случае большое значение А к В и малое h позволяет допустить, что на остекление падает весь поток светильников, т. е. 0,75 потока ламп.

Потолок имеет переплет; примем, что светопроницаемая его поверхность составляет s= 0,9 полной. Учитывая t стекла, находим, что в помещение входит 0,75·0,9·0,6=0,4 потока ламп.

Индекс помещения

При i, равном 2,5, и заданных r по табл. 7-5 находим , но так как мы оперируем потоком, прошедшим через потолок, а не падающим на него, то учитываем . (Есть и другой путь решения: определить по рис. 7-4 значение , затем и по 7-5 определить Фр.)

Окончательно , а необходимый световой поток

При лампах ЛБ-40 (выбор между вариантами с лампами различной мощности опускаем) необходимое число двухламповых светильников 940 000 : 5700= 165 шт.

Размеры остекленного потолка 34 X 16 м. В продольном ряду умещается 28 светильников; таких рядов нужно 165 : 28 = 6. Разместить эти ряды в соответствии с рекомендациями табл. 7-7 для косинусных линейных излучателей при h = 1,6 м не составляет труда.

Если бы, однако, было задано E = 150 лк, то потребовалось бы 3 ряда, при которых равномерность яркости не обеспечивается. Могло бы потребоваться применение одноламповых светильников или значительное снижение числа светильников в продольных рядах путем создания между ними разрывов .

Встречаются случаи, когда при малой располагаемой высоте над остеклением световые потолки равномерной яркости вообще неосуществимы.

Пример 3. Коридор большой длины (В = 2,5 м; Н = 3,5 м) освещается диффузной полосой в плоскости потолка, расположенной вплотную к одной из стен; . Определить поток, необходимый для создания на полу Е = 75 лк при k = 1,5.

Задание соответствует второму случаю табл. 7-6. Считая b : h= 10 и a : h = 2,5 : 3,5 = 0,7, находим .

Учитывая большую длину коридора, можно считать i = В : h = 0,7; по табл. 7-5 находим , откуда (не вводя очень близкого к единице )

Поток полосы на 1 м длины должен быть

Зная к. п. д. полосы (вероятно, около 0,6), можно найти, какие лампы в ней надо установить.

Пример 4. На потолке помещения при h = 3 м устроена светящая панель 6 X 6 м, перекрытая экранирующей решеткой. К. п. д. панели равен 0,55; суммарный поток установленных в ней ламп 40 000 лм. Определить освещенность точки пола под центром панели.

Светимость панели

Для расчета по номограмме рис. 7-9 панель разбиваем на 4 квадранта, для каждого из которых x = h = 3 : 3 = 1 (контуры квадранта показаны на рисунке).

В пределах контура квадранта вмещается 97 элементов, а всего для панели необходимо 388 элементов.

Следовательно, q = 388 : 500 = 0,77 и E = qM = 0,77Ч610 = 470 лк.
