242PMR40-40 – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (2)

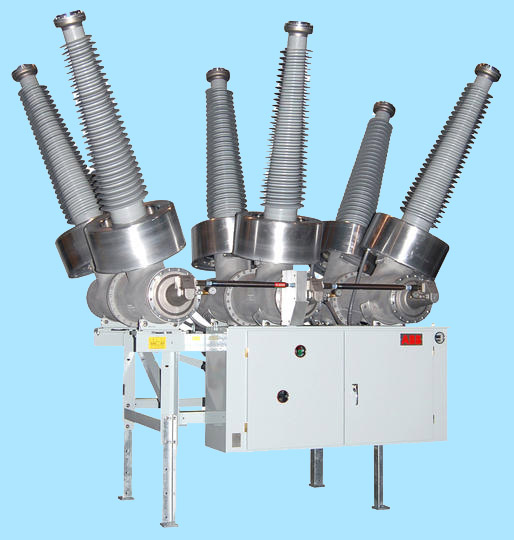

242PMR40-40 – компактный и легкий (для своего класса напряжения) баковый элегазовый выключатель концерна АББ. Выключатель типа 242 РМR состоит из трех заземленных литых алюминиевых баков, имеющих по одному дугогасительныму устройству внутри, смонтированных на стальной опорной раме с порошковым покрытием. Каждый бак имеет два ввода с трансформаторами тока, которые можно заменить без особых усилий. К раме крепится шкаф управления, изготовленный из стали с порошковым покрытием, внутри которого расположен пружинный или пружинно-гидравлический привод выключателя.

Стандартная комплектация

Выключатели 242 РМR соответствуют стандартам ANSI C37.04, C37.06 и C37.09.
Не требующий обслуживания гидравлический механизм HMB-1.8.
Фарфоровые проходные изоляторы
Единое укрепленное на баке газовое контрольно-измерительное устройство плотности и манометр
Баки прошли заводские испытания с 5 PSIG SF6 и поставляются в полностью собранном виде (высоковольтные вводы демонтированы для транспортировки)

Возможна поставка по заказу

• Состояние мониторинга с Circuit Breaker Sentinel (CBS)
• Высоковольтные вводы с силиконовым покрытием
• Нагреватели бака для работы при окружающих температурах ниже - 30 ° C
• Вариант конструкции с высокой сейсмической устойчивостью
• Контрольно-измерительное устройство для каждой фазы.
• Дополнительная магнитная вязкость и/или дополнительные высоковольтные вводы для специальных применений.
