245PMG40-40B – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 4000
Номинальный ток отключения, кА: 40
Ток термической стойкости, кА (с): 40 (2)

Номинальное время разрыва – 2 цикла

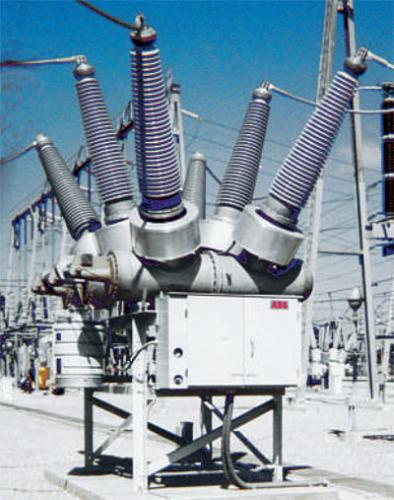

245PMG40-40B – высоковольтный баковый элегазовый выключатель. Выключатель состоит из 3 алюминиевых баков, в которых находятся дугогасительные камеры, баки установлены на опорную конструкцию из оцинкованной стали. Укрепленное на баке газовое контрольно-измерительное устройство плотности шестифтористой серы и манометр.

На каждом из баков смонтированы 2 высоковольтных ввода со съемными трансформаторами тока. Сменный прерыватель состоит из одной части, что упрощает его замену. Полностью интегрированный, безэксплуатационный приводной механизм является самосмазочным и герметически изолированным, устраняя коррозию и обеспечивая долгосрочную эксплуатацию. NEMA-3R стальной шкаф управления защищен с длительным порошковым покрытием термореактивного материала полиэстера TGIC

Нагреватели бака для эксплуатации при окружающих температурах ниже - 30 ° C.

Высокая магнитная вязкость и высотные высоковольтные вводы

Номинальный ток включения при коротком замыкании, до 104 кА
