245PMG50-30B – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 3000
Номинальный ток отключения, кА: 50
Ток термической стойкости, кА (с): 50 (2)

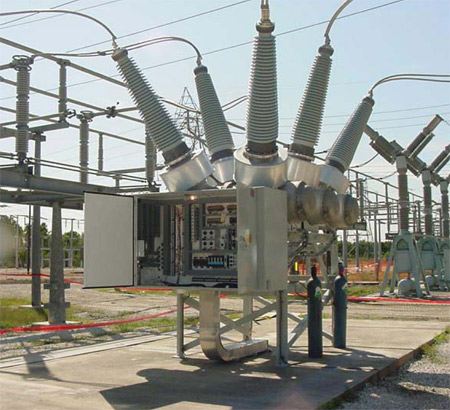

245PMG50-30B – высоковольтный баковый элегазовый выключатель.
Выключатель состоит из 3 алюминиевых баков, в которых находятся дугогасительные камеры, баки установлены на опорную конструкцию из оцинкованной стали. Укрепленное на баке газовое контрольно-измерительное устройство плотности шестифтористой серы и манометр.

На каждом из баков смонтированы 2 высоковольтных ввода со съемными трансформаторами тока. Сменный прерыватель состоит из одной части, что упрощает его замену. Трансформаторы тока могут быть заменены или изменена конфигурация выключателя цепи возбуждения, без снятия высоковольтных вводов, минимизируя затраты на замену. Фарфоровые проходные изоляторы или высоковольтные вводы с покрытием из различных материалов, которые соответствует всем стандартам ANSI и спецификациям NEMA.

Высокая магнитная вязкость и высотные высоковольтные вводы

Синхронизируемый блок управления (SCU) для того, чтобы уменьшить переходные процессы, при коммутациях емкостных или реактивных нагрузок.

Номинальный ток включения при коротком замыкании, до 130 кА
