245PMG63-30B – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 220
Наибольшее рабочее напряжение, кВ: 245
Номинальный ток, А: 3000
Номинальный ток отключения, кА: 63
Ток термической стойкости, кА (с): 63 (2)

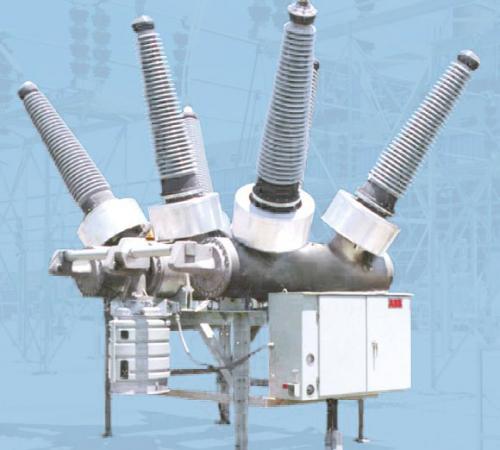

245PMG63-30B – баковый элегазовый выключатель.
Номинальное время разрыва – 2 цикла
Выключатель состоит из 3 алюминиевых баков, в которых находятся дугогасительные камеры, баки установлены на опорную конструкцию из оцинкованной стали. Сменный прерыватель состоит из одной части, что упрощает его замену. Трансформаторы тока могут быть заменены или изменена конфигурация выключателя цепи возбуждения, без снятия высоковольтных вводов, минимизируя затраты на замену. NEMA-3R стальной шкаф управления защищен с длительным порошковым покрытием термореактивного материала полиэстера TGIC. Фарфоровые проходные изоляторы или высоковольтные вводы с покрытием из различных материалов, которые соответствует всем стандартам ANSI и спецификациям NEMA.

Нагреватели бака для эксплуатации при окружающих температурах ниже - 30 ° C.

Синхронизируемый блок управления (SCU) для того, чтобы уменьшить переходные процессы, при коммутациях емкостных или реактивных нагрузок.

На каждом из баков смонтированы 2 высоковольтных ввода со съемными трансформаторами тока.
