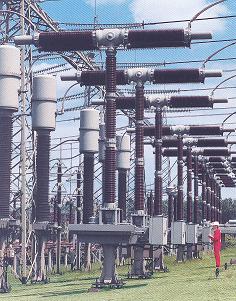

3AP2-420 элегазовый выключатель

Производитель: Сименс
Номинальное напряжение, кВ: 400
Наибольшее рабочее напряжение, кВ: 420
Номинальный ток, А: 5000
Номинальный ток отключения, кА: 50
Ток термической стойкости, кА (с): 50 (1-3)
Масса, кг: 5370

3AP2-420 – высоковольтный элегазовый выключатель производства Siemens. В выключателе использован самокомпрессионный принцип гашения дуги, что сделало возможным снизить необходимую энергию привода. Пружинный привод имеет с цельнолитой компактный корпус, который не требует техобслуживания, экономичен, и имеет длительный срок службы. Для выключателя гарантируется уровень утечки элегаза ниже 0,5% в год.

Количество дугогасительных камер на один полюс		2
Номинальное кратковременное переменное напряжение 1 мин. кВ		610
Номинальное напряжение грозового импульса 1,2/50 мкс	кВ	1425
Номинальное напряжение коммутационного импульса	кВ	1050
Номинальный импульс тока, до	кА	135
Номинальный ток включения при коротком замыкании, до	кА	135
Номинальная последовательность коммутаций		О-0,3с-СО-3мин-СО или СО-15с-СО
Время выключения		3 периода
Частота	Гц	50/60
Тип привода		пружинный
Напряжение управления (постоянный ток)		48 ... 250
Напряжение двигателя В постоянном токе		48/60/110/125/220/250 или
Или в переменном токе		120...240, 50 Гц; 120...280, 60 Гц
Изоляционные расстояния в свету фаза/земля	мм	3400
участок переключения мм		3200
Минимальный путь скользящего разряда фаза/земля	мм	10375
участок переключения мм		10500
Габариты высота	мм	6230
длина	мм	10210
ширина	мм	4460
Межполюсное расстояние (мин.)	мм	4500
Ревизия спустя		25 лет
