Выбор номинала автоматического выключателя

Выбор номинала автоматического выключателя

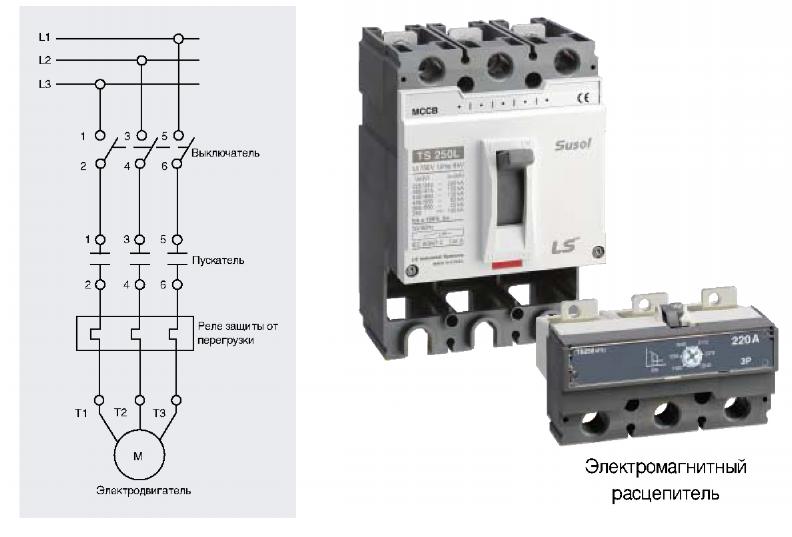

Общая процедура выбора правильного номинала автоматического выключателя требует ответа на следующие семь основных вопросов.

1. Выключатель будет установлен на ответвлении или фидере?

Будет ли он использован для защиты соединительных проводников, установок, для групповой защиты, или для защиты электродвигателей? Нужно выбрать правильный тип автоматического выключателя, с защитой от тепловых перегрузок, или без нее. Также следует определить, нужный тип защитных характеристик (защита кабеля или электродвигателя).

2. Какой номинальный ток / диапазон уставки?

Покрывает ли требования конкретного применения (защита трансформатора или генератора) диапазон уставки температурного и магнитного отключения выключателя?

Диапазоны уставки выключателей различных номиналов перекрываются. Одни и те же уставки по току могут частично покрываться более чем одним номиналом выключателя (например, требование 80 А может быть обеспеченно двумя или более выключателями с номиналом 100 А или 125 А).

От номинала автоматического выключателя зависят следующие характеристики:

- комплектация (например, типы и количество вспомогательных контактов),

- механизм работы (тумблер или поворотная ручка)

- способ установки (на защелках или при помощи винтов)

- электрические характеристики (отключающая способность, селективность и т.д.)

3. Отключающая / включающая способность / номинальное рабочее напряжение?

- где расположено место установки выключателя?

- какова ожидаемая величина предполагаемого тока короткого замыкания в этом месте?

- допустима ли меньшая выключающая/отключающая способность (заметное снижение тока короткого замыкания из-за длинных соединительных проводников или из-за других устройств защиты от короткого замыкания, сработавших перед автоматическим выключателем)?

- понижается ли отключающая способность из-за более высокого рабочего напряжения (например, при > 400 В)?

- осуществляется ли выбор на основе Icu (отключающая способность для предельного номинального тока короткого замыкания, и снижение функциональных возможностей после прерывания тока короткого замыкания), или на основе Ics (эксплуатационная номинальная отключающая способность при коротком замыкании, полная функциональность после прерывания тока короткого замыкания)?

- могут ли быть использованы выключатели меньшего номинала и меньшей стоимости, за счет применения эффективных механизмов групповой защиты?

4. Имеются ли специальные требования?

Должны ли приниматься во внимание факторы снижения номинального тока, связанные с: температурой окружающего воздуха (> 40…60 °), высотой размещения выключателя (> 2000 м над уровнем моря), более высокой подаваемой частотой (> 400 Гц)?

5. Какой тип координации?

Какому типу координации соответствует выбор контактора после выключателя?

6. Какой способ монтажа выбран?

Решающий фактор для использования крепежных пластин модульной системы монтажа (подходит для выбранного типа выключателей).

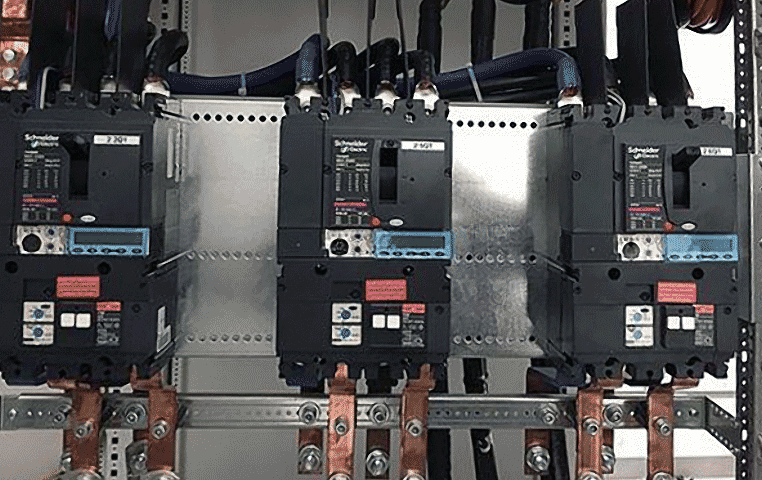

выключатели NSX, установленные на монтажной пластине

Компактные выключатели NSX, установленные на монтажной пластине

7. Сечение подводящего провода/кабеля?

Сечение проводов для подключения двигателей должно выбираться на основании установки тепловой перегрузки, вызывающей срабатывание выключателя. В конечном счете, должна учитываться максимальная допустимая длина соединения (опасность поражения током из-за напряжения прикосновения в случае короткого замыкания).

Табличка технических данных выключателя

На табличке технических данных выключателя Compact NSX указаны Стандартизованные характеристики:

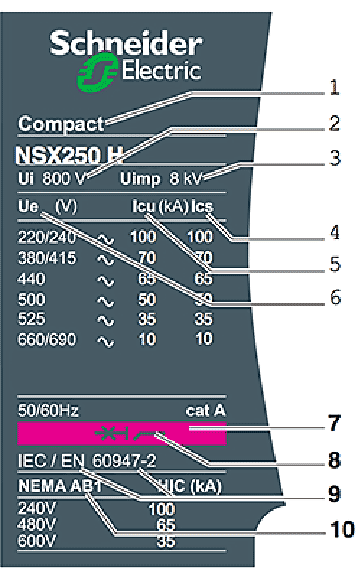

Табличка технических характеристик выключателя Compact NSX

Табличка технических характеристик Compact NSX

1. Тип устройства - размер корпуса и класс выключающей способности

2. Ui - номинальное напряжение по изоляции

3. Uimp - максимально допустимое импульсное напряжение

4. Ics - эксплуатационная отключающая способность

5. Icu - предельная отключающая способность для различных величин номинального рабочего напряжения Ue

6. Ue - Рабочее напряжение

7. Цветовая этикетка - указывает класс отключающей способности

8. Символ разъединителя-выключателя

9. Стандарт соответствия

10. Основные стандарты, которым соответствует устройство.

Замечание

Когда выключатель оборудован поворотной рукояткой, для доступа к табличке технических характеристик необходимо открыть дверцу.
