72PM40-12 – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 72,5 (ГОСТ - 66 кВ)
Номинальный ток, А: 1200
Номинальный ток отключения, кА: 40
Электродинамическая стойкость (кА): 160
Ток термической стойкости, кА (с): 40 (3)

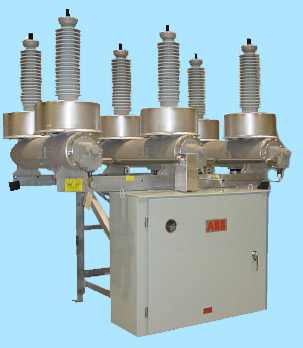

Высоковольтный баковый выключатель 72PM40-12 с одной дугогасящей камерой на фазу, расположенной в стальном баке. Соответствует стандартам ANSI C37. 04, C37. 06, и стандартам C37. 09. К каркасу крепится шкаф управления NEMA-3R, в стальном корпусе. Фарфоровые проходные изоляторы. Манометр (один), укрепленный на баке выключателя. Приводной пружинный механизм, взводимый электродвигателем, расположенном в шкафе управления. Внешне доступные трансформаторы тока, доступные без дегазации ввода. Режим эксплуатации выключателя до - 40°C.

Дополнительная комплектация (на заказ)

Манометры, непосредственно укрепленные на каждом баке, показания с учетом температурной компенсации. Композитные силиконовые высоковольтные вводы. Нагреватели бака выключателя для работы при температуре окружающей среды ниже -40°C. Исполнение выключателя для работы в сейсмоопасных условиях.
