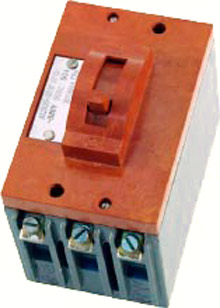

АК63
Автоматические выключатели АК63 предназначены для отключения при перегрузках и КЗ электрических цепей напряжением постоянного тока до 240 В или переменного тока до 500 В частоты 50 Гц, оперативных ВО (до 6 в час) этих цепей (в том числе имеющих АД). Выпускаются двухполюсные выключатели АК63- 2МГ и АК63-2М и трехполюсные АК63-3МГ и AK63-3M.
Техническая характеристика автоматических выключателей АК63 переменного тока
| АК63-2МГ (АК63-3МГ) | АК63-2М (AK63-3M) | |
| Номинальный ток, А | 63 | 63 |
| Номинальное напряжение, В | 500 | 500 |
| Частота, Гц | 50 | 50 |
| Число полюсов | 2(3) | 2(3) |
| Вид максимального расцепителя: | ||
| в зоне перегрузки | Электромагнитный с замедлением срабатывания | — |
| в зоне КЗ | Электромагнитный | Электромагнитный |
| Диапазон номинальных токов расце | ||
| пителей, А | 0,63...63 | 0,63... 63 |
| Уставка срабатывания расцепителя | ||
| ///ном: | ||
| в зоне перегрузки | 1,2 | — |
| в зоне КЗ | 14 | 3; 14 |
| Предельная коммутационная способность при цикле О - П - ВО - П - ВО, | ||
| кА | 6 | 6 |
| Износостойкость, циклов ВО: | ||
| общая | 25 000 | 25 000 |
| коммутационная | 6 300 | 6 300 |
| Масса, кг | 1,2(1,5) | 1,2(1,5) |
