Линейная арматура на ВЛЗ 6-20кВ

Колпачки К 6, К 7, К 9, КП 22.

Назначение:

• Предназначены для установки штыревых изоляторов IF20, штыри траверс.

Позиция

Диаметр штыря, мм

Масса, г

К 6

К 7

К 9

КП 22

22-24

Фарфоровые штыревые изоляторы IF 20, IF 27

Назначение:

• Используются с защищенными и неизолированными проводами на ЛЭП до 20 кВ.

Особенности:

• Крепление провода в желобе или на шейке изолятора.

• В желоб изолятора IF 27 установлена пластмассовая втулка, предназначенная

для монтажа провода без раскаточных роликов.

Позиция

Допустимая степень загрязнения на напряжение 10кВ/20кВ

Длина пути утечки, мм

Выдерживаемое

импульсное напряжение, кВ

Пробивное напряжение в изоляционной

среде, кВ

Масса, г

IF 20

3/1

400

135

180

3400

IF 27

3/1

400

135

180

3400

Подвесной стеклянный изолятор IS 70Е

Назначение:

• Применяется в сетях среднего напряжения 6-20 кВ в составе изолирующих натяжных и поддерживающих подвесок на анкерных, концевых и угловых опорах.

Позиция	Разрушающая нагрузка, кН	Длина пути утечки, мм	Масса, г
IS 70E	70	303	3400

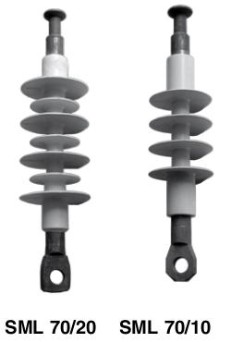

Подвесные натяжные полимерные изоляторы SML 70/10, SML 70/20

Назначение:

• Используются в качестве электроизолирующего элемента в узлах крепления неизолированных и защищенных проводов ВЛ 6-20 кВ.

Особенности:

• Конструкция представляет собой высокопрочный стеклопластиковый стержень с нормированной механической прочностью на растяжение не менее 250 кН, защищенный цельнолитой кремнийорганической ребристой оболочкой, снабженный напрессованными стальными оцинкованными оконцевателями.

• Типы оконцевателей: «пестик» / «серьга».

Позиция

Класс напряжения, кВ

Длина пути утечки, мм

Допустимая

степень загрязнения

Масса, г

SML 70/10

360

950

SML 70/20

560

1200

Зажимы анкерные PAZ 3

Назначение:

• Используются для анкерного крепления защищенных и неизолированных проводов к натяжным изоляторам или изолирующим подвескам на концевых и угловых опорах.

Характеристика:

• Корпус выполнен из коррозионностойкого алюминиевого сплава, болты стальные горячей оцинковки.

Особенности:

• При креплении изолированных (защищенных) проводов

в месте установки зажима изоляцию с провода необходимо снять.

Позиция	Сечение, мм2	Предельная нагрузка, даН	Диаметр, мм	Масса, г
PAZ 3	35-150	4000	6,5-15	710

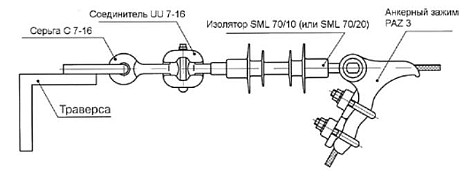

Соединитель UU 7-16 (типа «ушко»/«ушко»).

Назначение:

• Предназначен для соединения серьги С 7-16,

входящей в состав траверсы, с оконцевателем типа «пестик» полимерного натяжного изолятора.

Позиция	Разрушающая нагрузка, кН	Масса, г
UU 7-16	70	400

Серьга С 7-16

Назначение:

• Предназначена для соединения шапки подвесного изолятора с траверсой.

Позиция	Разрушающая нагрузка, кН	Масса, г
С 7-16	70	300

Ушко FIS 1-7-16

Назначение:

• Предназначено для применения в узлах анкерного крепления неизолированных и защищенных проводов.

Позиция	Разрушающая нагрузка, кН	Масса, г
FIS 1-7-16	70	760

Звено промежуточное трехлапчатое типа S 7-1

Назначение:

• Предназначено для применения в узлах анкерного крепления неизолированных и защищенных проводов.

Позиция	Разрушающая нагрузка, кН	Масса, г
S 7-1	70	500

Спиральные вязки СВ 35, СВ 70, СВ 120

Назначение:

• Применяются для крепления защищенных проводов на штыревых изоляторах.

Характеристика:

• Крепление провода к изолятору выполняется одной или двумя вязками.

Особенности:

• Монтаж вязки производится без инструмента поверх изоляции защищенного провода.

• Размер вязок, соответствующий сечению провода, определяется по цветовой маркировке.

Позиция

Сечение жил, мм2

Цветовая маркировка

Масса, г

СВ35

СВ70

СВ 120

35-50

70-95

120-150

желтый

зеленый

черный

550

650

710

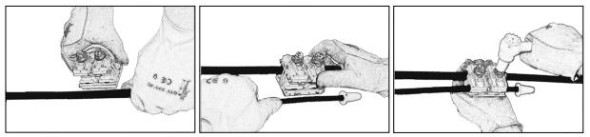

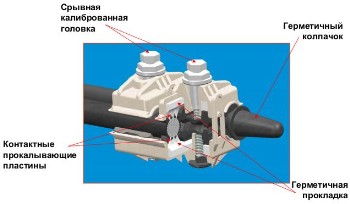

Герметичные ответвительные зажимы RP 150, RP 240.

Назначение:

• Для соединения ВЛЗ магистрали с проводами ответвлений (с медными или алюминиевыми проводами).

Характеристика зажимов:

• Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

• Болт имеет срывную головку из алюминиевого сплава. Корпус ответвительного зажима поставляется в открытом виде, что облегчает его монтаж.

Особенности:

• Демонтаж возможен (вторичный монтаж не допускается).

• Головка болта затягивается изолированным накидным гаечным ключом CL 13 Click


Позиция	Сечение жил, мм2		Болт			Макс, нагрузка I, А	Масса, г
Позиция	Магистрали	Ответвления	Кол-во болтов	Усилие затяжки, Н м	Размер головки, мм	Макс, нагрузка I, А	Масса, г
RP 150 RP 240	35-150 70-240	35-150 70-240	2 2	16 16	13 13	500 600	180 260

Ответвительный герметичный зажим для ответвления СИП-3 от неизолированных проводов RPN 150.

Назначение:

• Применяется для ответвления защищенными проводами от воздушной линии выполненной неизолированными (медными или алюминиевыми) проводами.

Характеристика зажимов:

• Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

Особенности:

• Демонтаж возможен (вторичный монтаж не допускается).

• Головка болта затягивается изолированным накидным гаечным ключом CL 13 Click.


Позиция	Сечение жил, мм2		Болт			Макс, нагрузка I, А	Масса, г
Позиция	Магистрали	Ответвления	Кол-во болтов	Усилие затяжки, Н м	Размер головки, мм	Макс, нагрузка I, А	Масса, г
RPN 150	35-150	35-150	2	16	13	500	180

Соединительные зажимы типа MJRP N.

Назначение:

• Для соединения в пролете защищенных проводов сечением от 35 до 150 мм2.

Характеристика:

• Соединение осуществляется методом опрессовки инструментом НТ50 или R22 с матрицами Е140, Е173, Е215.

• Типоразмер зажима для провода соответствующего сечения определяется по цвету колпачков зажима.

Особенности:

• Герметичность контактного соединения улучшена опрессовкой металлических колец.

• Механическая прочность соединения - 95% разрывной прочности целого проводника.

Наименование

Сечение 1, мм2

Сечение 2, мм2

Матрица

Масса, г

MJRP 35N

MJRP 50N

MJRP 70N

MJRP 95N

MJRP 120N

MJRP 150N

120

150

120

150

Е173

Е215

100

180

190

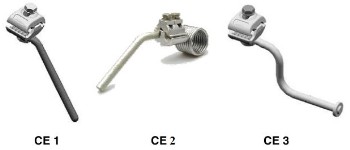

Устройство для защиты ВЛЗ от электрической дуги и для наложения защитного заземления СЕ1, СЕ2, СЕЗ

Назначение:

• Используется на ВЛ с защищенными проводами для защиты от дуги, а также для наложения защитного заземления с помощью зажимов типа струбцины оперативной диэлектрической штангой.

Характеристика:

• СЕ 1, СЕ 2 - устройства защиты от дуги.

• СЕ 3 - устройство для наложения защитного заземления.

Особенности:

• Устройство СЕ 2 снабжено алюминиевой проволокой-шунтом.

Позиция

Сечение жил, мм2

Масса, г

СЕ 1

СЕ 2

СЕ З

35-150

470

570

Длинно-искровой разрядник PDR 10

Назначение:

• Длинно-искровой разрядник петлевого типа предназначен для защиты линий 6-10 кВ от грозовых перенапряжений.

Особенности:

Разрядник соответствует ТУ 3414-023-45533350-2002.

Позиция	Электрическая прочность при грозовом импульсе напряжения, кВ	Выдерживаемый импульсный ток (8-20 мкс), кА	Масса, г
PDR 10	300	40	2300
