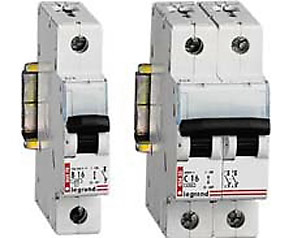

Автоматические воздушные выключатели серии DX с кривой срабатывания электромагнитной защиты типа С, с тепловыми и электромагнитными расцепителями.
Каталожный № | Номинальный ток нагрузки, А | Количество модулей по 17,5 мм |
Однополюсный 230/400В - | ||
01900 | 1 | 1 |
01901 | 2 | 1 |
01902 | 3 | 1 |
01903 | 6 | 1 |
01904 | 10 | 1 |
01906 | 16 | 1 |
01907 | 20 | 1 |
01908 | 25 | 1 |
01909 | 32 | 1 |
01910 | 40 | 1 |
01911 | 50 | 1,5 |
01912 | 63 | 1,5 |
01913 | 80 | 1,5 |
Однополюсный + нейтраль 230В ~ | ||
01890 | 1 | 1 |
01891 | 2 | 1 |
01892 | 3 | 1 |
01893 | 6 | 1 |
01894 | 10 | 1 |
01895 | 16 | 1 |
Каталожный № | Номинальный ток нагрузки, А | Количество модулей по 17,5 мм |
01896 | 20 | 1 |
01897 | 25 | 1 |
01898 | 32 | 1 |
Однополюсный + нейтраль 230В ~ | ||
01919 | 6 | 2 |
01920 | 10 | 2 |
01921 | 16 | 2 |
01922 | 20 | 2 |
01923 | 25 | 2 |
01924 | 32 | 2 |
01925 | 40 | 2 |
Двухполюсный (2 защищенных полюса) 400В ~ | ||
01930 | 1 | 2 |
01931 | 2 | 2 |
01932 | 3 | 2 |
01933 | 6 | 2 |
01934 | 10 | 2 |
01935 | 16 | 2 |
01936 | 20 | 2 |
01937 | 25 | 2 |
01938 | 32 | 2 |
01930 | 40 | 2 |
01940 | 50 | 3 |
01941 | 63 | 3 |
01942 | 80 | 3 |
01943 | 100 | 3 |
01944 | 125 | 3 |
Трехполюсный (3 защищенных полюса) 400В - | ||
01945 | 1 | 3 |
01946 | 2 | 3 |
01947 | 3 | 3 |
01948 | 6 | 3 |
01949 | 10 | 3 |
01950 | 16 | 3 |
01951 | 20 | 3 |
01952 | 25 | 3 |
01953 | 32 | 3 |
Каталожный № | Номинальный ток нагрузки, А | Количество модулей по 17,5 мм |
01954 | 40 | 3 |
01955 | 50 | 4,5 |
01956 | 63 | 4,5 |
01957 | 80 | 4,5 |
01958 | 100 | 4,5 |
01959 | 125 | 4,5 |
Четырехполюсный (4 защищенных полюса) 400В~ | ||
01975 | 1 | 4 |
01976 | 2 | 4 |
01977 | 3 | 4 |
01978 | 6 | 4 |
01979 | 10 | 4 |
01980 | 16 | 4 |
01981 | 20 | 4 |
01982 | 25 | 4 |
01983 | 32 | 4 |
01984 | 40 | 4 |
01985 | 50 | 6 |
01986 | 63 | 6 |
01987 | 80 | 6 |
01988 | 100 | 6 |
01989 | 125 | 6 |
Форма и исполнение автоматических воздушных выключателей серии DX аналогичны автоматическим выключателям С60-А.
