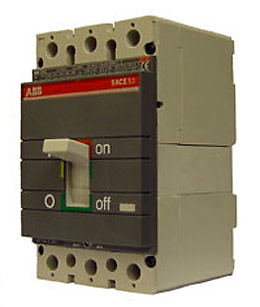

Автоматические выключатели SACE Isomax S4
Автоматические выключатели серии S4
- Номинальный ток: 160—250 А.
- Расцепитель: микропроцессорный.
- Исполнение: стационарное, втычное, выкатное.
Автоматические выключатели SACE Isomax S4
| Параметры | Единица измерения | S4N | S4H | S4L |
| Номинальный ток | А | 160-250 | ||
| Количество полюсов | штук | 3(4) | ||
| Рабочее напряжение: переменный ток частотой 50-60 Гц | В | 690 | ||
| Номинальное импульсное напряжение | кВ | 8 | ||
| Номинальное напряжение изоляции | В | 800 | ||
| Напряжение промышленной частоты (испытание в течение 1 мин) | В | 3000 | ||
| Полный ток отключения: переменный ток 220/230 В~ переменный ток 380/415 В~ | кА кА | 65 35 | 100 65 | 170 85 |
| Номинальный ток отключения (% от полного тока отключения) | % | 100 | 100 | 75 |
| Допустимый ток включения на короткое замыкание (415 В-) | кА | 74 | 143 | 220 |
| Время отключения (415 В-) | мс | 8 | 7 | 6 |
| Расцепители: микропроцессорный PR211/P(I-U) микропроцессорный PR212/P(UBI-LSIG) | Да Да | |||
| Механическая износостойкость, количество циклов/количество циклов в час | 20000/120 | |||
| Электрическая износостойкость, количество циклов/количество циклов в час | 10000 (160 А) - 8000 (250 А)/120 | |||
| Базовые размеры (стационарный на 3/4 полюса): ширина глубина высота | мм мм мм | 105/140 103,5 254 | ||
| Вес: стационарный втычной выкатной | кг кг кг | 4/5,3 4,5/5,9 4,9/6,3 | ||
