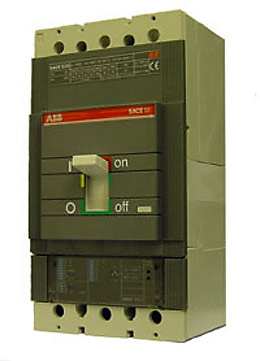

Автоматические выключатели SACE Isomax S5
Автоматические выключатели серии S5
- Номинальный ток: 400—630 А.
- Расцепитель: термомагнитный, микропроцессорный.
- Исполнение: стационарное, втычное, выкатное.
Автоматические выключатели SACE Isomax S5
| Параметры | Единица измерения | S5N | S5H | S5L |
| Номинальный ток | А | 400-630 | ||
| Количество полюсов | штук | 3(4) | ||
| Рабочее напряжение: | ||||
| переменный ток 50-60 Гц | В | 690 | ||
| постоянный ток | В | 750 | ||
| Номинальное импульсное напряжение | кВ | 8 | ||
| Номинальное напряжение изоляции | В | 800 | ||
| Напряжение промышленной частоты (испытание в течение 1 мин) | В | 3000 | ||
| Полный ток отключения: | ||||
| переменный ток 220/230 В | кА | 65 | 100 | 200 |
| переменный ток 380/415 В | кА | 35 | 65 | 100 |
| постоянный ток 250 В, (2 полюса последовательно) | кА | 35 | 65 | 100 |
| постоянный ток 500 В, (2 полюса последовательно) | кА | 35 | 50 | 65 |
| постоянный ток 750 В, (3 полюса последовательно) | кА | 20 | 35 | 50 |
| Номинальный ток отключения (% от полного тока отключения) | % | 100 | 100 | 75 |
| Допустимый ток включения на короткое замыкание (415 В-) | кА | 74 | 143 | 220 |
| Время отключения (415 В~) | мс | 8 | 7 | 6 |
| Расцепители: | ||||
| термомагнитный | - | |||
| T регулируемый, М регулируемый | ДЭ | |||
| микропроцессорный PR211/P(I-LI) | ДЭ | |||
| микропроцессорный PR212/P(LSI-LSIG) | ||||
| Механическая износостойкость, количество циклов/количество циклов в час | 20000/120 | |||
| Электрическая износостойкость, количествово циклов/количество циклов в час | 7000 (400 А) -5000 (630 А)/60 | |||
| Базовые размеры (стационарный на 3/4 полюса) | ||||
| ширина | мм | 140/184 | ||
| глубина | мм | 103,5 | ||
| высота | мм | 254 | ||
| Вес: | ||||
| стационарный | кг | 5/7 | ||
| втычной | кг | 6,1/8,4 | ||
| выкатной | кг | 6,4/8,7 | ||
