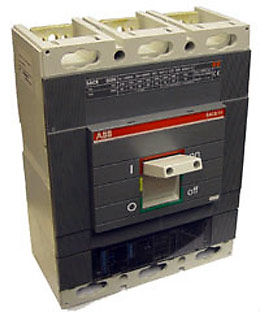

Автоматические выключатели SACE Isomax S6
Автоматические выключатели серии S6
- Номинальный ток: 630—800 А.
- Расцепитель: термомагнитный, микропроцессорный.
- Исполнение: стационарное, выкатное.
Автоматические выключатели SACE Isomax S6
| Единица измерения | S6N | S6S | S6H | S6L | |
| Номинальный ток | А | 630- | -800 | ||
| Количество полюсов | штук | 3(4) | |||
| Рабочее напряжение: переменный ток 50-60 Гц постоянный ток | В В | 690 750 | |||
| Номинальное импульсное напряжение | кВ | 8 | |||
| Номинальное напряжение изоляции | В | 800 | |||
| Напряжение промышленной частоты (испытание в течение 1 мин) | В | 3000 | |||
| Полный ток отключения: переменный ток 220/230 В переменный ток 380/415 В постоянный ток 250 В4 (2 полюса последовательно) постоянный ток 500 В, (2 полюса последовательно) постоянный ток 750 В, (3 полюса последовательно) | кА кА кА кА кА | 65 35 35 20 16 | 85 50 50 35 20 | 100 65 65 50 35 | 200 100 100 65 50 |
| Номинальный ток отключения (% от полного тока отключения) | % | 100 | 100 | 100 | 75 |
| Допустимый ток включения на короткое замыкание (415 В-) | кА | 74 | 105 | 143 | 220 |
| Время отключения (415 В-) | мс | 10 | 3 | 7 | 6 |
| Расцепители: термомагнитный T регулируемый, М регулируемый микропроцессорный PR211/P(I-U) микропроцессорный PR212/P(LSI-LSIG) | Да Да Да | ||||
| Механическая износостойкость, количество циклов/количество циклов в час | 20000/120 | ||||
| Электрическая износостойкость, количество циклов/количество циклов в час | 7000(630 А) -5000 (800 А)/60 | ||||
| Базовые размеры (стационарный на 3/4 полюса): ширина глубина высота | мм мм мм | 210/280 103,5 268 | |||
| Вес: стационарный выкатной | кг кг | 9,5/12 1 2,1/15,1 | |||
