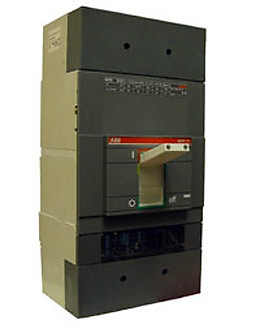

Автоматические выключатели SACE Isomax S7
Автоматические выключатели серии S7
- Номинальный ток: до 1250—1600 А.
- Расцепитель: микропроцессорный.
- Исполнение: стационарное, выкатное.
Автоматические выключатели SACE Isomax S7
| Параметры | Единица измерения | S7S | S7H | S7L |
| Номинальный ток | А | 1250-1600 | ||
| Количество полюсов | штук | 3(4) | ||
| Рабочее напряжение: переменный ток частотой 50-60 Гц | В | 690 | ||
| Номинальное импульсное напряжение | кВ | 8 | ||
| Номинальное напряжение изоляции | В | 800 | ||
| Напряжение промышленной частоты (испытание в течение 1 мин) | В | 3000 | ||
| Полный ток отключения: переменный ток 220/230 В переменный ток 380/415 В | кА кА | 58 50 | 100 65 | 200 100 |
| Номинальный ток отключения (% от полного тока отключения) | % | 100 | 75 | 50 |
| Допустимый ток включения на короткое замыкание (415 В~) | кА | 105 | 143 | 220 |
| Время отключения (415 В~) | мс | 22 | ||
| Расцепители: микропроцессорный PR211/P(I-U) микропроцессорный PR212/P(LSI-LSIG) | Да Да | |||
| Механическая износостойкость, количество циклов/количество циклов в час | У 10000/120 | |||
| Электрическая износостойкость, количество циклов/количество циклов в час | 7000 (1250 А)- 5000 (1600 А)/20 | |||
| Базовые размеры (стационарный на 3/4 полюса) ширина глубина высота | мм мм мм | 210/280 138,5 406 | ||
| Вес: стационарный выкатной | кг кг | 17/22 21,8/29,2 | ||
