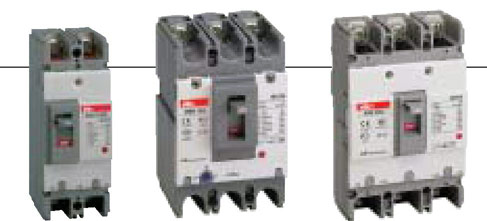

Автоматические выключатели в литом корпусе Susol Низковольтное оборудование

Выключатели в литом корпусе

Таблица 1

	Окружающая температура	-5С	0С	10С	20 с	25 с	30с	35 с	40с	45с	50 с
Калибровка при 40°с	In=15 до 30A	111.9%	111.3%	110.0%	108.0%	106.6%	104.9%	102.7%	100.0%	96.8%	93.3%
	In=40 до 100A	110.2%	109.8%	108.7%	107.0%	105.8%	104.3%	102.4%	100.0%	97.2%	94.0%
Калибровка при г 50с	In=15 до 30A	113.1%	112.5%	111.3%	110.0%	109.1%	108.0%	106.6%	104.9%	102.7%	100.0%
	In=40 до 100A	111.2%	110.7%	109.8%	108.7%	108.0%	107.0%	105.8%	104.3%	102.4%	100.0%

От 30AF до 225AF

Габарит рамы (AF)	30		50				60
Тип корпуса	ABS	ABH	ABE	ABS	ABH	GBL(E)	ABE
Отключающая способность (кА), Icu при 415V переменного тока	5	10	5	10	25	85	5
Количество полюсов	2, 3	2, 3	2, 3	2, 3, 4	2, 3, 4	3	2, 3
Тип 2 полюса	ABS32b	ABH32b	ABE52b	ABS52b	ABH52b		ABE62b
3 полюса	ABS33b	ABH33b	ABE53b	ABS53b	ABH53b	GBL53E	ABE63b
4 полюса				ABS54b	ABH54b
Номинальный ток (A) График отклонений от расчетных характеристик: См. таблицы	(3), 5, 10, 15, 20, 30	5, 10, 15, 20, 30	5, 10, 15, 20, 30, 40, 50		15, 20, 30 40, 50 См. таблицу 1	50 Электронное регулирование: (0.5-0.6-0.7-0.80.9-1.0) x In	60 См. таблицу 1
Технические характеристики в соответствии с IEC/EN60947-2
Номинальное рабочее напряжение (V), Ue (50/60 Гц)	600	600	600	600	600	600	600
Номинальное рабочее напряжение (V), Ue (постоянный ток)	250	250	250	250	250	-	250
Номинальное напряжение изоляции (V), Ui (50/60 Гц)	690	690	690	690	690	690	690
Номинальное импульсное выдерживаемое напряжение (kV), Uimp	6	6	6	6	6	6	6
Предельная отключающая способность (ka), Icu
Переменный 220/240V	10	25	10	25	50	125	10
ток 50/60 Гц 380V	7.5	14	7.5	14	25	85	7.5
415V	5	10	5	10	25	85	5
440/460V	5	10	5	10	25	85	5
480/500V	2.5	7.5	2.5	7.5	14	65/50	2.5
600V	2.5	5	2.5	5	10	35	2.5
Постоянный ток 125V	5	10	5	10	20	-	5
250V	2.5	5	2.5	5	14	-	2.5
Рабочая отключающая способность (% Icu), Ics	50	50	50	50	50	75	50
Категория применения	A	A	A	A	A	A	A
Рабочий ресурс механический	8500	8500	8500	8500	8500	10000	8500
(Количество операций) электрический	1500	1500	1500	1500	1500	5000	1500
Тип расцепляющего устройства
Тепловое-электромагнитное расцепление					фиксир.
Электронное расцепление						Конфигурация
Сигнализация с помощью светодиода						•
Гидравлическое-электромагнитное расцепление	фиксир.	фиксир.	фиксир.	фиксир.			фиксир.
Электромагнитное расцепление без теплового расцепления
Автоматические выключение для защиты от утечки на землю для 3 полюсов
Вспомогательные устройства
Электрические Вспомогательный выключатель
вспомогательные Выключатель предупредительной сигнализации
устройства Расцепитель с шунтовой катушкой
Минимальный автоматический выключатель
Внешние Маховик непосредственного управления
вспомогательные Маховик расширенного управления
устройства Щиток разъема
Изоляционный барьер
Разъем для подключения с задней панели
Механическая блокировка	-	-	-	-	-	-	-
Съемное устройство	-	-	-	-	-	-	-
Управление двигателем	-	-	-	-	-	-	-
Размеры (ШхВхГ мм) 3-полюсный автоматический выключатель	75X130 X 60		75X130 X 60		90X 155X60	105X165X80	75X130 X 60
Масса (кг) 2 полюса	0.45	0.45	0.45	0.45	0.7	-	0.45
3 полюса	0.65	0.65	0.65	0.65	1	1.7	0.65
4 полюса	-	-	-	0.85	1.2	-	-

Примечание)

• -применимое или имеющееся устройство

- устройство имеется в виде отдельного выключателя

(3) Breaking capaci1y(at 415VAC) of ABS32b 3A ABS33b 3A is 2.5kA

Автоматические выключатели в литом корпусе Susol

60	100							225
ABS	ABE	ABS	ABH	GBN	GBH	GBL	GBL(E)	ABE	ABS	ABH
10	10	25	35	35	50	85	85	18	25	35
2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	3	2, 3, 4	2, 3, 4	2, 3, 4
ABS62b	ABE102b	ABS102b	ABH102b	GBN102	GBH102	GBL102		ABE202b	ABS202b	ABH202b
ABS63b	ABE103b	ABS103b	ABH103b	GBN103	GBH103	GBL103	GBL103E	ABE203b	ABS203b	ABH203b
ABS64b	ABE104b	ABS104b	ABH104b	GBN104	GBH104	GBL104		ABE204b	ABS204b	ABH204b
60 См. таблицу 1	5, 10, 15, 20 30, 40, 50 60, 75, 100	15, 20, 30, 40, 50 60, 75, 100 См. таблицу 1		63, 80, 100 Терморегулирование: (0.8- 0.9-1.0) X In См. таблицу 2 (табл. 4 для типа GBL)			100 Электронное регулирование: (0.5-0.6-0.7-0.80.9-1.0) x In	100, 125, 150, 175, 200, 225 См. таблицу 3

600	600	600	600	600	600	600	600	600	600	600
250	250	250	250	250	250	250	-	250	250	250
690	690	690	690	690	690	690	690	690	690	690
6	6	6	6	6	6	6	6	6	6	6

25	25	50	65	50	85	125	125	35	50	65
14	14	25	35	35	50	85	85	18	25	35
10	10	25	35	35	50	85	85	18	25	35
10	10	25	35	35	50	85	85	18	25	35
7.5	7.5	14	25	30/22	42/35	65/50	65/50	10	14	25
5	5	10	18	18	25	35	35	7.5	10	18
10	10	20	25	-	-	-	-	15	20	25
5	5	14	18	35	50	85	-	10	14	18
50	50	50	50	75	75	75	75	50	50	50
A	A	A	A	A	A	A	A	A	A	A
8500	8500	8500	8500	20000	20000	10000	10000	7000	7000	7000
1500	1500	1500	1500	10000	10000	5000	5000	1000	1000	1000

		фиксир.	фиксир.	Терморегулирование с фиксированным магнитным расцепителем		фиксир.	фиксир.	фиксир.
					Kонфигур.LSIA
					•
фиксир.	фиксир.

•	•	•	•	•	•	•	•	•	•	•
•	•	•	•	•	•	•	•	•	•	•
•	•	•	•	•	•	•	•	•	•	•
•	•	•	•	•	•	•	•	•	•	•
•	•	•	•	•	•	•	•	•	•	•
•	•	•	•	•	•	•	•	•	•	•
•	•	•	•	•	•	•	•	•	•	•
•	•	•	•	•	•	•	•	•	•	•
•	•	•	•	•	•	•	•	•	•	•
-	-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-	-
-	-	-	-	-	-	-	-	-	-	-
75X130 X 60		90X 155X60		90X 140 X 86		105X 165X 86		105X 165X 60
0.45	0.45	0.7	0.7	1.1	1.1	1.5	-	1.1	1.1	1.1
0.65	0.65	1.1	1.1	1.2	1.2	0,4кВ выключатель справка LS Industrial Systems Рекомендуем Диагностирование Обслуживание и ремонт Энергосбережение Электробезопасность Основы электротехники Теория электротехники Расчеты электрических цепей Электромашины Электрооборудование Нормы электрофикации Оборудование подстанций Ремонт электрооборудования Электроснабжение Воздушные электролинии Освещение РАССЫЛКА +7 (351) 215-23-09 Время работы: Пн-Сб 10-17 © РесурсПромАльянс - снабжение электро-техническим оборудованием Наверх
