Автоматы защиты двигателей Susol Низковольтное оборудование

Автоматы защиты двигателей

Таблица оперативного выбора по классификации IEC

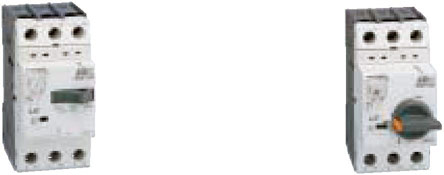

Автоматы защиты двигателей Susol

Frame			32AF
Тип	Тип с регулировкой тока		MMS -					32S					MMS					32H
Тип	Тип мгновенного действия		-										MMS					32H
Отключающая способность			Стандарт										Силовое размыкание
Тип рукоятки			Тумблер										Поворотная рукоятка
Число полюсов			3										3
Расчетное рабочее напряжение(ие)			До 690B										До 690B
Расчетная частота			50/60 Hz										50/60 Hz
Расчетное напряжение изоляции (Ui)			690B										690B
Расчетное импульсное напряжение (Uimp)			6кВ										6кВ
Категория использования	IEC 60 947-2 (размыкатель)		Cat. А										Cat. A
Категория использования	IEC 60 947-4 (пускатель двигателя)		AC 3										AC 3
Механическая износостойкость (число срабатываний)			100,000										100,000
Коммутационная износостойкость (циклов)			100,000										100,000
Максимальная частота срабатываний в час (ед./час)			25										25
Компенсация тепловых воздействий (рабочая)			-20 ~ +60 10										-20 ~ +60 10
Мгновенное расцепление короткого замыкания			13 х \|еМах.										13 х \|еМах.
Функция обрыва фазы			О										О
Функция обрыва фазы			о										о
Функция индикации расцепления			х										х
Функция проверки расцепления			о										о
Ударопрочность (g)			320										360
Расчетная отключающая способность (kA)	Расчетный рабочий ток (Ie)	Регулировочный диапазон теплового расцепления(А)	220B 240B 230B		415B 400B		460B 440B		525B 500B		690B 600B		220B 240B 230B		415B 400B		460B 440B		525B 500B		690B 600B
	Расчетный рабочий ток (Ie)	Регулировочный диапазон теплового расцепления(А)	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics
	0.16	0.1~0.16	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
	0.25	0.16~0.25	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
	0.4	0.25~0.4	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
	0.63	0.4~0.63	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
	1	0.63~1	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
	1.6	1~1.6	100	100	100	100	100	100	100	100	3	3	100	100	100	100	100	100	100	100	100	100
	2.5	1.6~2.5	100	100	100	100	100	100	50	38	3	3	100	100	100	100	100	100	100	100	8	8
	4	2.5~4	100	100	100	100	50	38	15	11	3	3	100	100	100	100	100	100	100	100	8	8
	6	4~6	100	100	100	100	15	11	10	8	3	3	100	100	100	100	100	100	100	100	6	6
	8	5~8	100	100	100	100	15	11	10	8	3	3	100	100	100	100	50	38	50	38	6	6
	10	6~10	100	100	50	38	15	11	6	5	3	3	100	100	100	100	50	38	50	38	6	6
	13	9~13	100	100	50	38	10	8	6	5	3	3	100	100	100	100	50	38	42	32	6	6
	17	11~17	50	38	20	15	10	8	6	5	3	3	100	100	50	38	20	15	10	8	4	4
	22	14~22	40	30	15	11	8	6	6	5	3	3	100	100	50	38	20	15	10	8	4	4
	26	18~26	40	30	15	11	8	6	6	5	3	3	100	100	50	38	20	15	10	8	4	4
	32	22~32	30	22	15	11	6	4	5	4	3	3	100	100	50	38	20	15	10	8	4	4
	40	28~40	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	50	34~50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	63	45~63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	75	55~75	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	90	70~90	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	100	80~100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

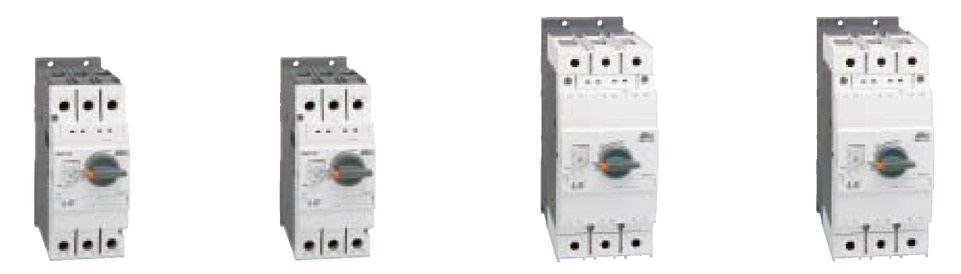

Автоматы защиты двигателей 100AF

63AF				100AF
MMS	- 63S	MMS	- 63H	MMS	-100S	MMS -100H
-		MMS	- 63HI	-		MMS	-100HI
Стандарт		Силовое размыкание		Стандарт		Силовое размыкание
Поворотная рукоятка		Поворотная рукоятка		Поворотная рукоятка		Поворотная рукоятка
3		3		3		3
До 690B		До 690B		До 690B		До 690B
50/60 Hz		50/60 Hz		50/60 Hz		50/60 Hz
1,000B		1,000B		1,000B		1,000B
8кВ		8кВ		8кВ		8кВ
Cat. A		Cat. A		Cat. A		Cat. A
AC 3		AC 3		AC 3		AC 3
50,000		50,000		50,000		50,000
25,000		25,000		25,000		25,000
25		25		25		25
-20 ~ +60 "С		-20 ~ +60 С		-20 ~ +60 С		-20 ~ +60 С
13 x ieMax.		13 x i e Max.		13 x i e Max.		13 x i e Max.
О		о		о		о
о		о		о		о
x		x		о		о
о		о		о		о
1,000		1,000		2,200		2,200

220B 240B 230B

415B 400B

460B 440B

525B 500B

690B 600B

220B 240B 230B

415B 400B

460B 440B

525B 500B

690B 600B

220B 240B 230B

415B 400B

460B 440B

525B 500B

690B 600B

220B 240B 230B

415B 400B

460B 440B

525B 500B

690B 600B

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics

Icu

Ics
