Баковые элегазовые выключатели серии SFMT

Завод по производству выключателей - Mitsubishi Electric Power расположен в Уоррендейл, Пенсильвания, пригороде Питсбурга, США. Это же местоположение служит центром обслуживания выключателей и их испытаний.

Эволюционный Дизайн

Тысячи выключателей SFMT, на номинальные напряжения до 1100 кВ, были установлены и надежно работают в электрических распределительных устройствах во всем мире. Разработанный в 1974, дизайн выключателей основан на технических разработках и обширном развитии и тестировании.

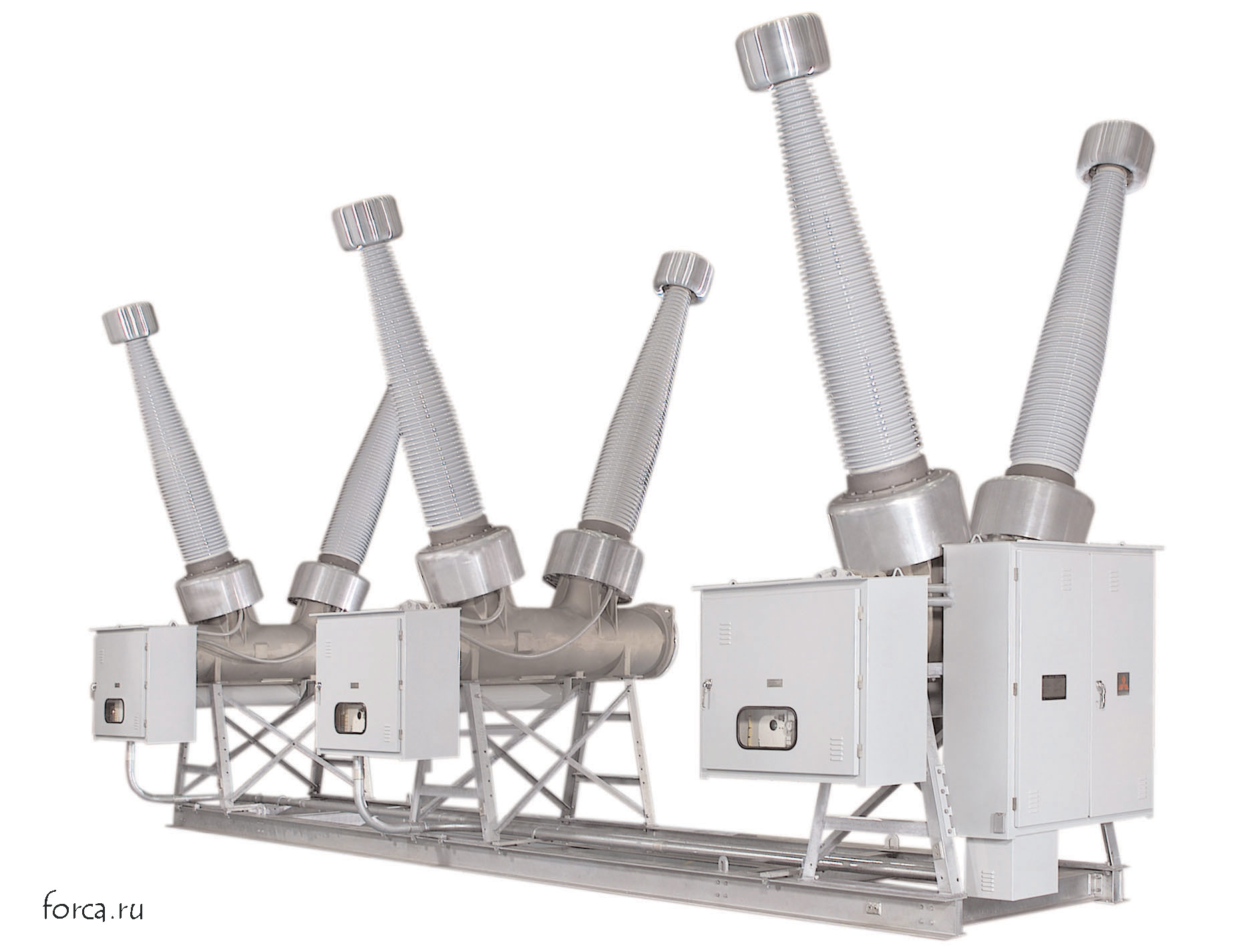

Элегазовые выключатели серии SFMT представляют собой отдельные для каждого полюса баки поддерживаемые конструкцией из нержавеющей стали. Корпус бака не находится под напряжением, содержит одну дугогасительную камеру и два фарфоровых проходных изолятора. Изолирующей и дугогасящей средой служит элегаз (SF6). На конструкции, также, размещен шкаф управления выключателем, включающий пружинно-двигательный привод, цепи управления.

Революционная Работа

Выключатели SFMT отражают обязательство Mitsubishi Electric снабдить распределительные сети выключателями с увеличенными сроками службы, соответствующие или превосходящие большинство технических требований по коммутационной способности, изоляции и выдерживаемому напряжению.

Дизайн и работа всех выключателей полностью проверены в соответствии с нормами ANSI C.37 и IEC 56, и испытаны в лабораториях Мицубиси, в которых выключателям создают условия, значительно более всесторонние и серьезные, чем при реальной эксплуатации электрооборудования.

Испытания подтвердили безопасность и надежность выключателей Мицубиси. Например, они подтверждают, что выключатели Мицубиси имеют 10 000 механических циклов отключения-включения и выдерживают серьезные сейсмические усилия, и сохраняют свою работоспособность при чрезвычайно низких или высоких температурах.

Клиенты также сообщают необычно о низкой цене выключателей, при их исключительной надежности, прикладной гибкости, безопасности, и простоте технического обслуживания.

Модельный ряд выключателей SFMT

Характеристики Изоляции выключателей SFMT

Бак не находится под потенциалом

Только SF6 для гашения дуги

Низкое Рабочее давление (71 фунт/дюйм2 при 20°C)

Дугогасительная камера

Дугогасящее устройство компрессионного типа

Контакты, легкодоступные для обслуживания и замены

Высокие Фарфоровые проходные изоляторы

Составной NEMA вывод высоковольтного ввода с 4 отверстиями

Гибкость применения

Включение до -35°C без нагревателей бака; до -50°C с нагревателями бака

Возможность отключения емкостных токов

Отключение индуктивных токов

Возможность использования в сейсмически опасных районах

Бесшумность работы; подходит для городской установки

Приводной механизм

Пружинный привод

Универсальная заводка пружинного привода двигатели (AC/DC)

Быстрый взвод привода 0-ВО-I0 сек- ВО

Быстрый Монтаж

Высоковольтные вводы уже установлены

Составные NEMA выводы высоковольтных вводов с 4 отверстиями

Полностью собранный и проверенный на заводе

Легкий вес, позволяющий минимизировать размер фундамента под выключатель

Надежность выключателя

Тестируются и проверяются на 90%-ое КЗ на линии

Тестируются и проверяются, на требования превышающие нормы ANSI и Стандарты Международной электротехнической комиссии

Проверен в Лаборатории Испытания на воздействие окружающей среды

Работа выключателя проверена в полностью собранном виде

Дополнительные варианты

Нагреватели бака для эксплуатации при низких температурах

для эксплуатации на больших высотах

Полимерные высоковольтные вводы

Меньше работ по монтажу и техническому обслуживанию

Все выключатели SFMT полностью монтированы, герметизируются и проверены на соответствие ANSI или IEC и стандартам Мицубиси до отгрузки покупателю. Каждый выключатель отправлен с 5 фунт/дюйм2 элегаза (SF6). Монтаж осуществляется быстро и легко. Работа монтажников ограничена удалением упаковки, соединением болтами подрамника к фундаменту и соединению болтами выключателя к корпусу. Затем, используя баллоны с газом SF6, заполняют дугогасительные камеры и высоковольтные вводы до рабочего давления, а также подключают контрольные и силовые цепи и ваш выключатель готов к окончательной проверке и к любым испытаниям, требуемым пользователем.

Пружинный привод не требует фактически никакого технического обслуживания в течение всего срока эксплуатации выключателя. Его механизм должен быть смазан только раз в шесть лет, во время текущих техобслуживаний.

Контактные компоненты прерывателя (неподвижные и подвижные дугогасительные контакты и сопла) должны быть осмотрены после 2000 операций при номинальном токе нагрузки. Компоненты легко удалить, просто сняв крышку бака. В отличие от других выключателей, нет никаких клапанов прерывателя, уплотнительных колец, основной изоляции или экранов, для осмотра.
