BB/TEL-10-20/1000 У2 – вакуумный выключатель

Производитель: Таврида Электрик
Номинальное напряжение, кВ: 10
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 100
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 15
Полное время отключения, мс: 25
Собственное время включения, мс: 70
Масса, кг: 37
Испытательное напряжение промышленной частоты в течение одной минуты, кВ 42
Без радиаторов охлаждения номинальный ток 800 А, так же есть модель выключателя с номинальным током 630 А.
Ток динамической стойкости указан для наибольшего пика.

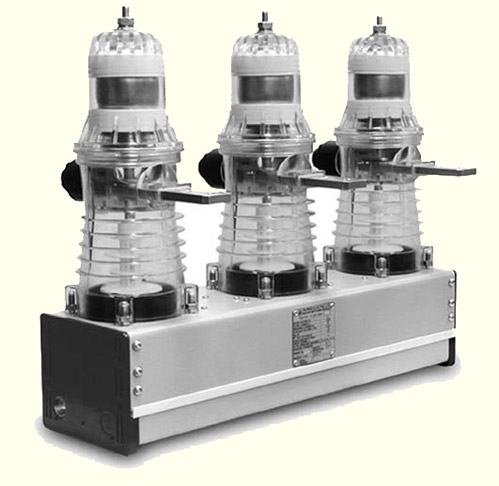

Вакуумный выключатель BB/TEL-10-20/1000 У2.

Верхнее/нижнее значение температуры окружающего воздуха, °С: +55/-40
Стойкость к механическим воздействиям, группа по ГОСТ 17516.1-90: М7
Масса модуля коммутационного, кг, не более
а) с межполюсным расстоянием 200 мм: 35
б) с межполюсным расстоянием 250 мм: 37

Срок службы до списания 25 лет
