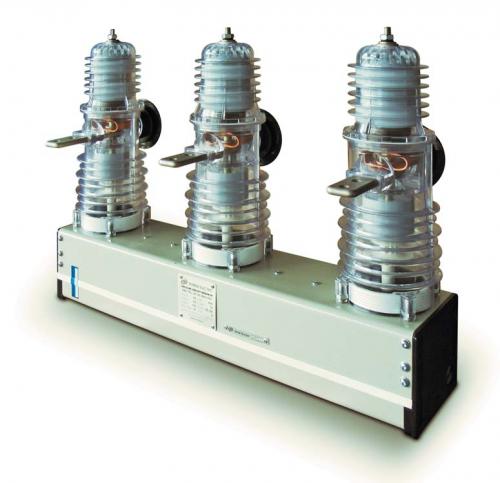

BB/TEL-20-16/800 У2 – вакуумный выключатель

Производитель: Таврида Электрик
Номинальное напряжение, кВ: 20
Наибольшее рабочее напряжение, кВ: 24
Номинальный ток, А: 800
Номинальный ток отключения, кА: 16
Циклов ВО, при номинальном токе: 30000
Циклов ВО, при токе КЗ: 100
Электродинамическая стойкость (кА): 41
Ток термической стойкости, кА (с): 16 (3)
Полное время отключения, мс: 55
Собственное время включения, мс: 90
Масса, кг: 36

Масса, не более:
а) с межполюсным расстоянием 210 мм 36 кг
б) с межполюсным расстоянием 275 мм 38 кг

В основе вакуумного выключателя BB/TEL-20-16/800 У2 лежит привод, основанный на принципе «магнитной защелки». Конструкция аналогична выключателю серии ВВ/TEL10-20-1000. По сравнению с ним используется новая камера ВДК на класс напряжения 20 кВ, усилены продольная и опорная изоляция выключателя (увеличена длина пути утечки тока по поверхности), применены новые тяговые изоляторы.

Выключатель совместим со вспомогательными устройствами «Таврида Электрик» - блоки управления, монтажные комплекты, блок механического включения.
