Блок подключения ТСН к шинам 27,5 кВ тяговой подстанции

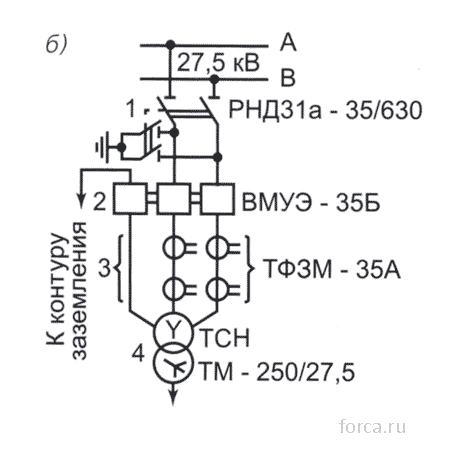

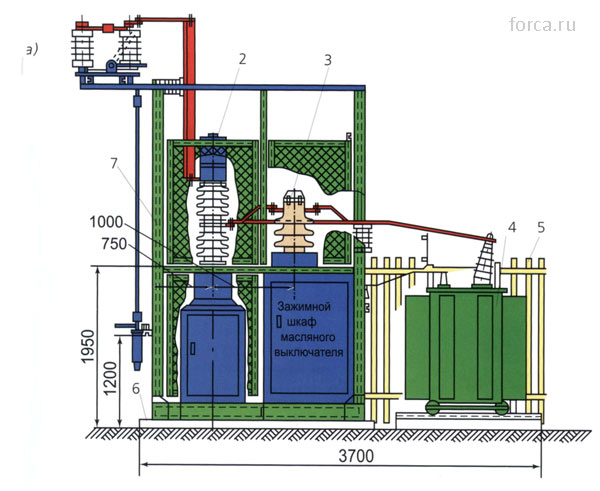

конструкция (а) и схема (б) блока;

1 - шинный разъединитель;

2 - выключатель ВМУЭ - 35Б;

3 - трансформатор тока ТФЗМ - 35 А;

4 - трансформатор собственных нужд;

5 - ограждение ТСН;

6 - фундамент;

7 - сварная рама
