Страница 1 из 4

Инструкции

Распределительное устройство высокого напряжения

Устройство механического управления (привод элегазового выключателя) BRH

Эксплуатация Техническое обслуживание

привод BRH

2 ПРИМЕЧАНИЯ В ОТНОШЕНИИ ДАННОГО РУКОВОДСТВА

Наименование Alstom, логотип компании Alstom и его изобразительные формы являются зарегистрированными торговыми знаками Alstom. Другие торговые знаки,

упомянутые в этом документе (зарегистрированные или нет), принадлежат их владельцам.

2.1 Концепция экологичной конструкции и утилизация используемых материалов

№98-638 от 20 июля 1998, касательно учета требований охраны окружающей среды.

Как проектирование, так и производство продукции компании Alstom находится в полном соответствии с решением правительства Франции

2.2 Ответственность

Производимые компанией Alstom устройства проходят контроль качества и испытываются в заводских условиях в соответствии с действующими стандартами, нормами и правилами. Эффективность аппаратуры и срок ее службы зависят от соблюдения приведенных в данном руководстве инструкций по установке, пуско-наладочным работам и эксплуатации оборудования. Несоблюдение этих инструкций делает недействительными любые гарантии.

Должны соблюдаться местные требования, в частности по технике безопасности, а также требования, соответствующие рекомендациям, приведенным в данном документе

Компания Alstom не может нести ответственность за результаты:

несоблюдения изложенных в настоящем руководстве инструкций, относящихся к международным нормам и правилам,

несоблюдения инструкций поставщиков кабельной продукции и соединительных устройств, используемых в процессе монтажа и наладки оборудования, - действия агрессивных атмосферных условий (наличие загрязнения, высокой влажность и т.д.), наблюдаемых в непосредственной близости не рассчитанного на это и не защищенного оборудования

В настоящем руководстве не рассматриваются необходимые процедуры отключения от электросети. Описанные здесь операции вмешательства выполняются на обесточенном (в процессе монтажа) или блокированном (отключенном от сети) оборудовании.

2.3 Справочные данные по нормальным условиям эксплуатации (в соответствии со стандартом IEC60694)

* Допустимая температура окружающей среды

**Установка на высоте

Высоковольтное оборудование подстанций может эксплуатироваться на высоте над уровнем моря до 1000 м.

  1. Загрязнение воздуха Отсутствие пыли, выхлопных газов или дыма, коррозионных или огнеопасных газов, паров и солей.

Температура окружающей среды должна составлять от -5°С до +40°С.

Среднее значение температуры за период измерений 24 часа не должно превышать 35°C.

При превышении этой высоты необходимо учитывать снижение изоляционных свойств.

В таких случаях необходимо обратиться в отдел продаж компании Alstom .

* Допустимая атмосферная влажность

Средняя атмосферная влажность за период измерений 1 месяц не должна превышать 90%

Среднее давление водяного пара за период измерений 24 часа не должно превышать 22 мбар.

Средний уровень атмосферной влажности за период измерений 24 часа не должен превышать 95%.

Среднее давление водяного пара за период измерений 1 месяц не должно превышать 18 мбар.

Образование конденсата возможно в случае резкого снижения температуры из-за чрезмерной вентиляции, высокой атмосферной влажности или из-за присутствия горячего воздуха. Образования конденсата можно избежать за счет правильной планировки помещения или здания (размещения адекватной системы вентиляции, систем осушения воздуха, отопления и т.д.).

Если уровень влажности превышает 95%, рекомендуем предпринять соответствующие меры по исправлению ситуации. За помощью в этом случае можно обратиться в отдел послепродажного обслуживания компании Alstom. (см раздел 1.1)

Если уровень влажности превышает 75%, рекомендуем предпринять соответствующие меры по исправлению ситуации, в выработке которых компания

Alstom готова оказать необходимое содействие. Обращайтесь к нам без колебаний.

2.4 Специальные инструкции по эксплуатации, а также при вмешательстве в работу оборудования под напряжением

При пуске в эксплуатацию и во время нормальной эксплуатации оборудования необходимо соблюдать действующие правила техники электробезопасности (применять перчатки, изолирующий инструмент и т.д.), а также правила эксплуатации.

Все манипуляции, если они начаты, должны завершаться полностью.

Продолжительность операций, указанная в таблицах, носит рекомендательный характер и зависит от местных условий.

Другая полезная техническая документация

• AMT NoT026-02, Элегазовый силовой выключатель FPX Монтаж, наладка, эксплуатация, техническое обслуживание

Инструмент и техническая оснастка (не входящие в комплект поставки), необходимые для выполнения операций, рассмотренных в настоящем руководстве

- Двусторонние гаечные ключи, размер 5.5; 8; 10; 16. Двусторонние гаечные ключи
Торцевой гаечный ключ с трещоткой + удлинительная насадка 150 мм с рабочими насадками 10 мм; 16 мм + насадка под шестигранные болты 4 мм.

Плоская отвертка.

Плоская отвертка
- Прутковые ключи шестигранники, размер 2.5; 3; 4.Прутковые ключи шестигранники
- Ключ с регулируемым крутящим моментом и концевой частью 16 мм.
- Трубный ключ, размер 5,5; 8 мм.
- Комплект калибров толщины.Код изделия
Сухая чистая ткань.

Растворитель (электрическая прочность > 30 кВ), за исключением хлорированных растворителей.

-
- Синтетическая смазка Mobilgrease 28 Red производства компании Mobil.
- Смазочное масло для бытовых нужд производства компании Mauny или скоростное масло №10 производства компании Mobil.

2.7 Условные обозначения

- Код изделия, рекомендуемого и реализуемого компанией AlstomВНИМАНИЕ! Необходимо соблюдать меры предосторожности! Предостережение во избежание несчастного случая или травмы.
- Значение момента затяжки: например 1,6 кН.мЗАПРЕЩАЕТСЯ! Не допускается! Это предупреждение подлежит обязательному соблюдению во избежание повреждения оборудования.
- Отметка, соответствующая условному обозначению легендыИНФОРМАЦИЯ - СОВЕТ

Обращается внимание на конкретный этап монтажа или эксплуатации.

2.8 Моменты затяжки для стандартных сборочных единиц (болт + гайка)

Резьбовое соединение без смазки: сборка с несмазанными шайбами.

Резьбовое соединение со смазкой: сборка со смазанными шайбами.

Используется смазка, обозначаемая символом:

РазмерыНе смазываемые оцинкованные крепежные детали (кН.м)Смазываемые крепежные детали из нержавеющей
Класс 6.8Класс 8.8стали (кН.м) A2-70
M60.70.90.7
M81.62.11.6
M103.24.33.2
M1256.65
M148.711.68.7
M1613.417.913.4
M2026.23526.2

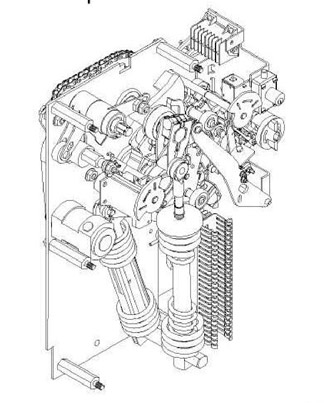

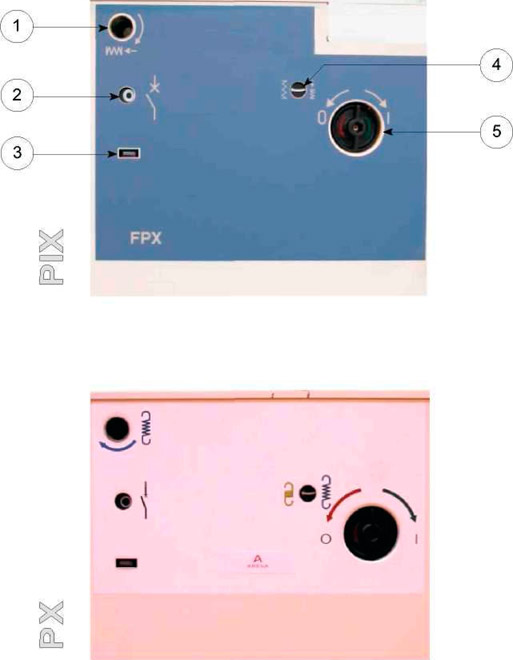

3.1 Управляющий механизм, используемый в силовом выключателе FPX

Обозначения

1 Отверстие для рычага взвода механизма

2 Светодиндикатор состояния силового выключателя (замкнут или разомкнут).

3 Счетчик рабочих циклов.

4 Светодиндикатор состояния пружинного механизма (сжат или разжат).

5 Поворотная рукоятка ручного управления замыканием

Обозначения привода

Паспортная табличка

• Паспортная табличка с номинальными характеристиками.

3.2 Идентификация элементов (при удалении защитной крышки)

Местоположение паспортной таблички

Местоположение паспортной таблички.

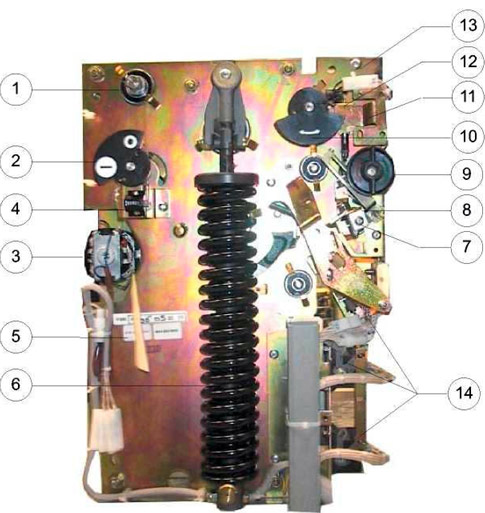

3.3 Идентификация элементов (при удалении защитной крышки))

Обозначения

1 Шток устройства взведения пружинного механизма вручную

2 Индикатор состояния силового выключателя

3 Двигатель (M1)

4 Счетчик рабочих циклов

5 Табличка с паспортными данными

6 Замыкающая пружина (для включения)

7 Размыкающие катушки (Y2 и Y3)

8 Местоположение размыкающей катушки MIA (Y4) или штыревого переключателя K1.3 (Y5)

9 Поворотная ручка управления -10 Индикатор состояния пружинного механизма

-11 Устройство блокировки ключом

12 Замыкающая катушка на расцепителе напряжения (Y1)

13 Селекторный переключатель состояния пружинного механизма

14 Селекторный переключатель сигнализации

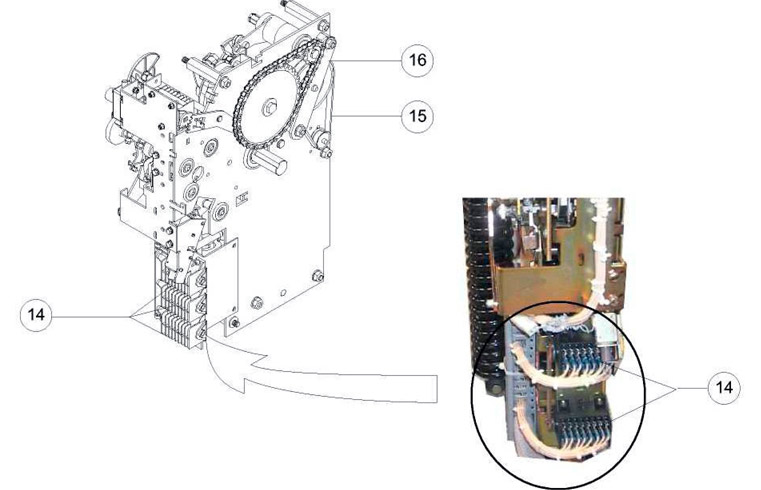

Идентификация элементов привода

(S1 - S2 - S3) -15 Приводной ремень двигателя

привод устройство

Основные технические характеристики

Взведение вручную Рычагом управления

Необходимое число оборотов Около двух оборотов

Необходимое усилие < 250 Н

Взведение с помощью электропривода Электромотор

Время взведения < 10 с

Потребляемая мощность < 500 Вт или 500 ВА

Используемый диапазон < 85% - 110% номинального напряжения

Накопитель энергии замыкания Винтовая пружина

Накопитель энергии размыкания Винтовая пружина

Замыкание вручную Поворотной ручкой управления

Электрическое замыкание посредством электромагнитов |

Эксплуатационный диапазон - 85% - 110% номинального напряжения

Потребляемая мощность - Около 300 Вт (или ВА)

Размыкание вручную Поворотной ручкой управления

Электрическое размыкание посредством электромагнитов

Количество 1 или 2 - по выбору

Потребляемая мощность 80 Вт (или ВА)

Эксплуатационный диапазон 85% - 110% при переменном токе

70% - 110% при постоянном токе

Размыкание с помощью катушки минимального напряжения*

Потребляемая мощность Около 23 Вт (или ВА).

Пороговые значения 35% - 85% при увеличении напряжения

70% - 35% при снижении напряжения

Максимальное напряжение 110% номинального напряжения

Электрическое размыкание посредством штыревого Тип K.1-3 переключателя

Другие характеристики

Угол поворота механизма 60°

Селекторный переключатель сигнализации и Тип CR 90 F состояния пружинного механизма

Операционный цикл О-0,3 с-ВО-15 с-ВО

Механическая долговечность 10,000 циклов замыкания-размыкания

* Несовместимые опции

Важные проверки перед началом эксплуатации

Запрещается удалять крышку управляющего механизма, если пружинный механизм находится в сжатом состоянии.

Подсоединить механизм управления в соответствии с прилагаемой схемой.

Прежде, чем выполнять какие-либо электрические соединения:

Необходимо убедиться в том, что значения напряжения питания двигателя и электромагнитов соответствуют номинальным значениям, предусмотренным на контактах этих элементов.

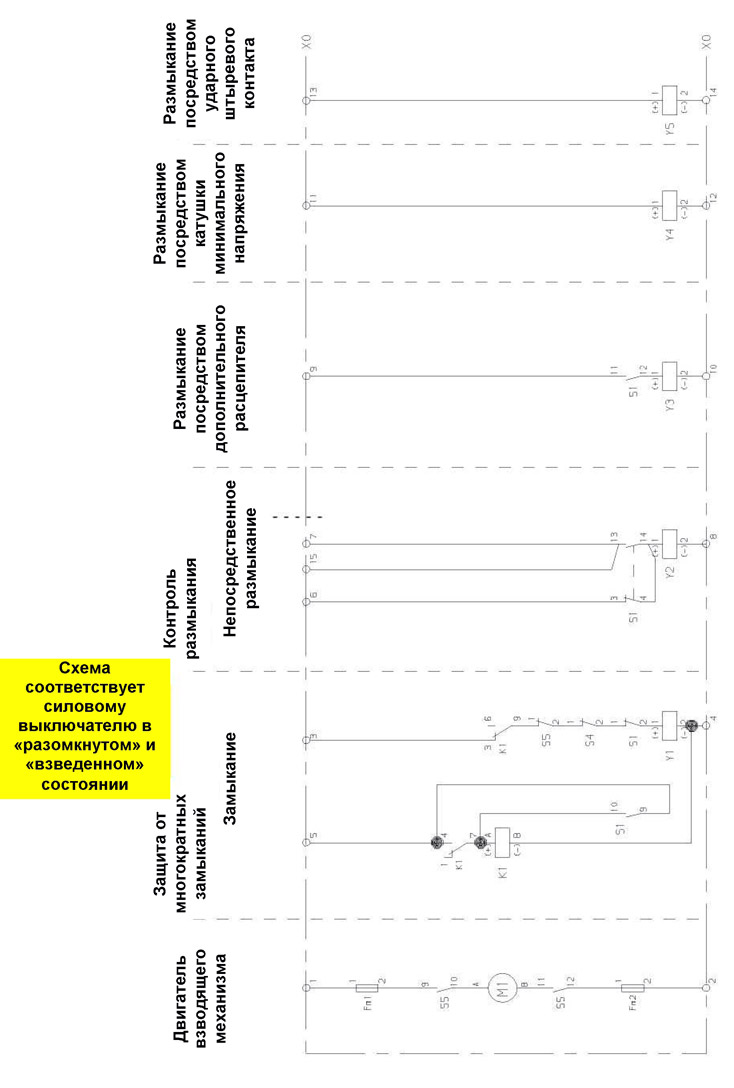

3.6 Принципиальная схема цепей «управления» (обозначения приведены в разделе 3.3

схема цепей «управления»

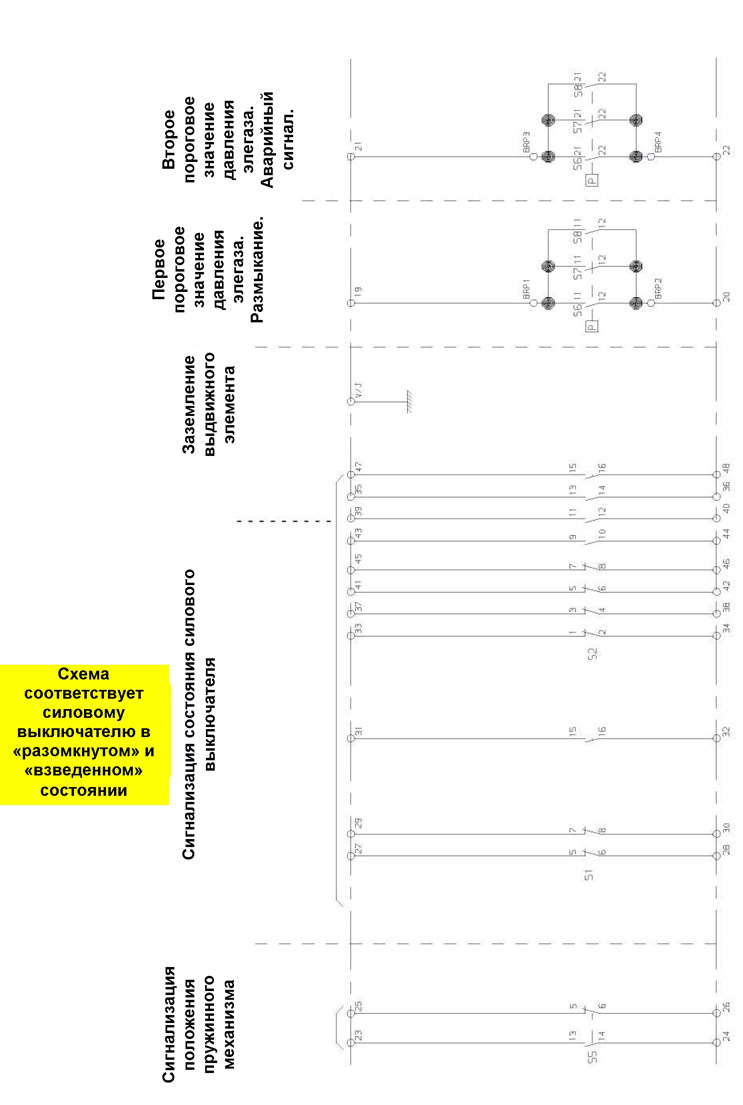

3.7 Принципиальная схема "сигнальных" цепей (обозначения приведены в разделе 3.3)

схема "сигнальных" цепей

"
