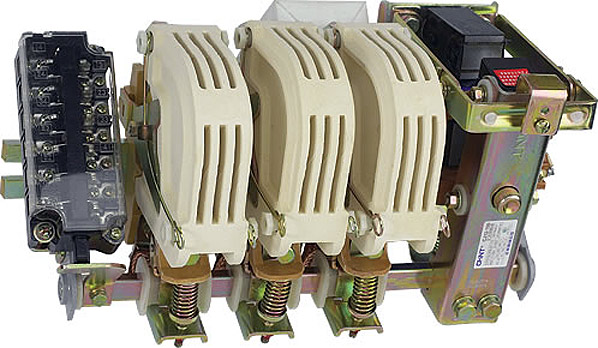

CJ12 контактор CHINT

IEC60947-4-1

  1. Назначение

1.1. Контакторы электромагнитные открытого исполнения с естественным воздушным охлаждением серий CJ12 предназначены для включения и отключения приемников электрической энергии на номинальное напряжение 380В, частотой 50Гц, с номинальным током от 100 до 600А.

2. Условия эксплуатации

2.1. Оптимальная температура эксплуатации: от –5°С до +40°С. Оптимальная температура в процессе эксплуатации не должна превышаться более чем на 35°С за сутки.

2.2. Высота над уровнем моря не более 2000м.

2.3. Относительная влажность в месте установки изделия не должна превышать 50% при средней температуре воздуха +40°С. Максимальная средняя за месяц относительная влажность не должна превышать 90% в самый влажный месяц при минимальной средней температуре воздуха +25 °С.

2.4. Класс загрязнения: III.

2.5. Максимальное вертикальное отклонение - не должно превышать ±50.

2.6. Изделие следует устанавливать и эксплуатировать в местах защищенных от вибрации и механического воздействия.

  1. Маркировка изделия

CJ-12 * - * / *

1 2 3 4 5

1. СJ-контактор переменного тока

2. номер серии контактора

  1. производная индексация Z: постоянная магнитная система
  2. номинальный рабочий ток (при условии AC-2, 380В)
  3. количество контактов
  1. Основные параметры и техническое исполнение
    • Основные характеристики контакторов серии CJ12 приведены в табли­це 1:

Таблица1.

ТипНоминальное рабочее напряжение, ВУсловный тепловой токНоминальный рабочий ток, АМех. износ. кол-во циклов ВО 104 операцийЭлектр. износ. кол-во циклов ВО 104 операцийДопустимая частота опер. циклов в час
АС-1 АС-2АС-4
CJ12-10038010010010030015600
CJ12-150150 160160
CJ12-250250 250 250
CJ12-400400 400 400 100 10 300
CJ12-600600 600 480

4.2. Режим работы контакторов:

      • 8 – часовой рабочий цикл;
      • продолжительный рабочий цикл;
      • кратковременный рабочий цикл.

4.3. Рабочие характеристики сохраняются: при отклонении пиковых питающих напряжений 85-100%Us, при напряжении втягивающей катушки 20-75%Us (AC) или 10-75%Us (DС).

4.4. Номиналы напряжений втягивающей катушки:

    • для переменного тока: 127V, 220V, 380V;
    • для постоянного тока: 110V, 220V.
  1. Основные установочные и габаритные размеры

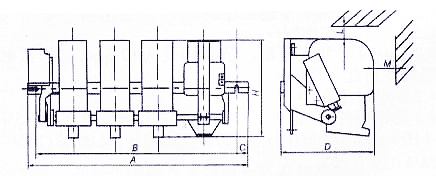

5.1. Основные установочные и габаритные размеры указаны на рис1 и в таблице 2.

размеры контактора CJ12 CHINT

Рис 1.

Таблица 2

Модель CJ12-100CJ12-150CJ12-250CJ12-400CJ12-600
A2P316346374420469
(ширина)3P372409445500566
4P430473516581664
5P486 537 586 663 760
Модель CJ12-100CJ12-160CJ12-250CJ12-400CJ12-630
В

(уст. размеры)

2P274307335360404
3P330370405440500
4P386 433 475 520 596
5P 442 496 545 600 692
С 15 15 15 20 24
H (высота)194219225296349
D (глубина)195 207 230 274 334
M 50708080150
L807070100120
Монтажные винты М10 М10 М10 М12 М16

  1. Принцип работы контактора

6.1. Контактор серии CJ12 – вращающего типа с горизонтальной установочной осью. В данном типе контактора ось и электромагнитная система имеют правое вращение, а вспомогательная часть левое.

  1. Порядок установки, монтажа и меры безопасности
    • Перед установкой устраните все увязки на продукцию,сверьте лазерную насечку штрих-кода, нанесенную CHINT на приборе и данные на упаковочной коробке.
    • Все работы связанные с установкой, ремонтом, демонтажем и заменой узлов и деталей производить только специально подготовленному персоналу.
    • Обязательно удалите специальным маслом пятна ржавчины и другие пятна, для предотвращения задержек в работе контактора.
    • Проверьте номиналы питающих напряжений и частоту.
    • При монтаже особое внимание обращайте на правильность установки контактора в горизонтальной плоскости, удаление от стен и ограждений, а также характеристики, приведенные в таблице 3.

Таблица 3

Номинальный рабочий ток

(переменный)

Сталь медьСталь панель
Кол-во соединенийМин. объем мм3Кол-во соединенийМин. площадь мм х мм
80125--
12550
250120
5002150230х5
63018540х5
  1. Гарантийные обязательства

Срок гарантии: 12 месяцев с даты продажи.

Гарантийные обязательства принимаются при соблюдении покупателем температур­ных условий эксплуатации изделия и отсутствии следов прямого воздействия на прибор дождя и снега, а также механического воздействия. По истечении гарантийного срока необходимо произвести ревизию изделия и определить, возможна ли его дальнейшая эксплуатация или прибор требует замены. Если изделие в течение гарантийного срока хранился на складе и не использовался, то при его вводе в эксплуатацию для продления гарантийного срока необходимо уведомить об этом продавца.

  1. Комплект поставки:

9.1 Контактор электромагнитный серии CJ12 – 1 шт.;

9.2 Паспорт (техническое описание) – 1 шт.;

9.3 Ремонтный комплект (согласно ведомости ЗИП - при заказе) – 1 шт.

  1. Предупреждение:

10.1. Содержание требований настоящего Паспорта распространяется на все типы и серии контакторов.

10.2. Строго следите за номиналами питающих напряжений, частотой и силой ток.
