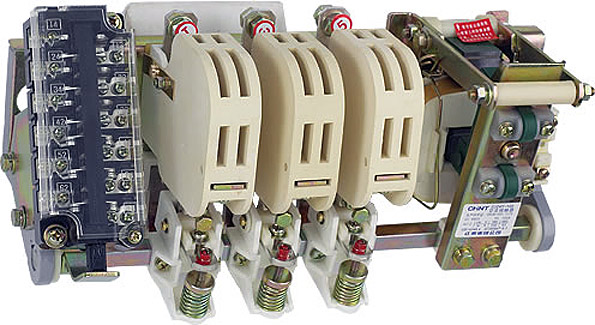

CJ24 контактор CHINT

ГОСТ 30011.4.1-96, ГОСТ 51731-2001, ГОСТ Р 50030.4.1-2002

  1. Назначение

1.1. Контакторы электромагнитные открытого исполнения с естественным воздушным охлаждением серий CJ24 (медные контакты) и CJ24Y (контакты из металлокерамики на основе серебра) предназначены для включения и отключения приемников электрической энергии на номинальное напряжение 660В, частотой 50-60Гц, номинального переменного тока от 100 до 630А.

2. Условия эксплуатации

2.1. Оптимальная температура эксплуатации: от –25 С до +40 С. Оптимальная температура в процессе эксплуатации не должна превышаться более чем на 350С за сутки. Металлокерамические контакты на основе серебра могут использоваться при температуре до +550С.

2.2. Высота над уровнем моря не более 2000 м.

2.3. Относительная влажность в месте установки изделия не должна превышать 50% при средней температуре воздуха +40 0С. Максимальная средняя за месяц относительная влажность не должна превышать 90% в самый влажный месяц при минимальной средней температуре воздуха +25 0С.

2.4. Класс загрязнения: III.

2.5. Максимальное вертикальное отклонение - не должно превышать ±50.

2.6. Изделие следует устанавливать и эксплуатировать в местах защищенных от вибрации и механического воздействия.

  1. Маркировка изделия

CJ-24 * - * / *

1 2 3 4 5

1. СJ-контактор переменного тока;

2. номер серии контактора;

  1. тип контактов: нормальный тип (без обозначения) – медные, при обозначении Y – контакты из металлокерамики на основе серебра;
  2. номинальный рабочий ток;
  3. количество контактов.
  1. Основные параметры и техническое исполнение
    • Основные характеристики контакторов серии CJ24 и CJ24Y приведены в таблице 1:

Таблица1.

Тип контактораНоминальное рабочее напряжение, ВНом-

иналь-

ный рабо-

чий ток, А

Номинал напряженияМех. износ. кол-во циклов ВО 104 операцийЭлектр. износ. кол-во циклов ВО 104 операцийДопу-

стимая час-

тота опер. цик-

лов в час

Масса

2-х конт./3-х конт.

(кг.)

380V660VНепр. рабочие системы
AC-2AC-4AC-2AC-4
CJ24-1006601001001006363 600186008/9
CJ24-1601601601608080 9,5/11
CJ24-250250250250160160 12/14
CJ24-400 400400400250250 3001230021/26,5
CJ24-630630630500400315 29/36
CJ24Y-1006601001001006363 600246008/9
CJ24Y-16016016016080801609,5/11
CJ24Y-25025025025016016025012/14
CJ24Y-4004004004002502504003001530021/26,5
CJ24Y-63063063050040031563029/36

4.2. Режим работы контакторов:

      • 8 – часовой рабочий цикл;
      • непрерывный рабочий цикл (для контактов из металлокерамики на основе серебра);
      • продолжительный рабочий цикл;
      • кратковременный рабочий цикл.

4.3. Рабочие характеристики сохраняются: при отклонении пиковых питающих напряжений 85-100% Us, при напряжении втягивающей катушки 20-75%Us (AC) и 10-75%Us (DС).

4.4. Номиналы напряжений втягивающей катушки:

    • для переменного тока: 127V, 220V, 380V;
    • для постоянного тока: 48V, 110V, 220V.
  1. Основные установочные и габаритные размеры

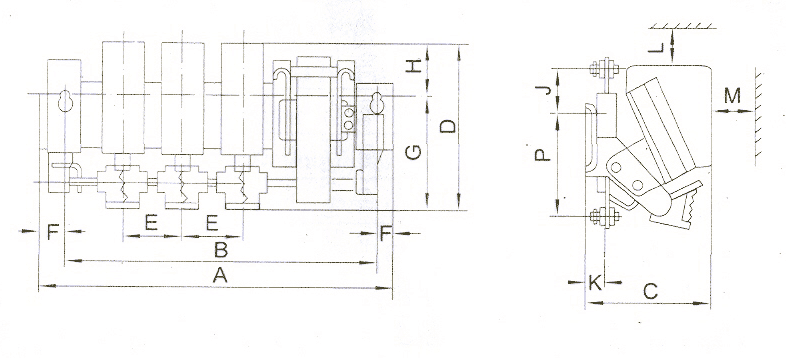

5.1. Основные установочные и габаритные размеры указаны на рис1 и в таблице 2.

CJ24 габариты

Рис 1.

Таблица 2

Модель CJ24-100CJ24Y-100CJ24-160CJ24Y-160CJ24-250CJ24Y-250CJ24-400CJ24Y-400CJ24-630CJ24Y-630
A

(ширина)

2P295304310337340365376396426440
3P345360370400410435456476516536
4P395416430463480505536556606632
5P445472490526550575616636696728
МодельCJ24-100CJ24Y-100CJ24-160CJ24Y-160CJ24-250CJ24Y-250CJ24-400CJ24Y-400CJ24-630CJ24Y-630
В (уст. размеры)2P265274280307310335340360390404
3P315330340370380405420440480500
4P365386400433450475500520570596
5P415442460496520545580600660692
С (высота)150170170227247
D (глубина)190191216261298
Е5060708090
F1515151818
G123132134166171
H45597995127
P113121120153158
J35486782114
K3434344444
N250280310370420
Район

безопасности

L60657080100
M60657080100
Монтажные винтыМ10М10М10М12М12
  1. Принцип работы контактора

6.1. Контактор серии CJ24 – вращающего типа с горизонтальной установочной осью. В данном типе контактора ось и электромагнитная система имеют правое вращение, а вспомогательная часть левое. Подвижная контактная система стержневого типа имеет два вида контактов: металлокерамический на основе серебра - базовый и медный. Вспомогательная система контактов имеет неподвижный мостовой тип.

  1. Порядок установки, монтажа и меры безопасности.
    • Перед установкой сверьте лазерную насечку штрих-кода, нанесенную CHINT на приборе и данные на упаковочной коробке.
    • Все работы связанные с установкой, ремонтом, демонтажем и заменой узлов и деталей производить только специально подготовленному персоналу.
    • Обязательно удалите специальным маслом пятна ржавчины и другие пятна, для предотвращения задержек в работе контактора.
    • Проверьте номиналы питающих напряжений и частоту.
    • При монтаже особое внимание обращайте на правильность установки контактора в горизонтальной плоскости, удаление от стен и ограждений, а также характеристики, приведенные в таблице 3.

Таблица 3

Номинальный рабочий ток

(переменный)

Сталь медьСталь панель
Кол-во соединенийМин. объем мм3Кол-во соединенийМин. площадь мм х мм
80125--
12550
250120
5002150230х5
63018540х5
  1. Гарантийные обязательства

Срок гарантии: 12 месяцев с даты продажи.

Гарантийные обязательства принимаются при соблюдении покупателем температурных условий эксплуатации изделия и отсутствии следов прямого воздействия на прибор дождя и снега, а также механического воздействия. По истечении гарантийного срока необходимо произвести ревизию изделия и определить, возможна ли его дальнейшая эксплуатация или прибор требует замены. Если изделие в течение гарантийного срока хранился на складе и не использовался, то при его вводе в эксплуатацию для продления гарантийного срока необходимо уведомить об этом продавца.

  1. Комплект поставки:

9.1 Контактор электромагнитный серии CJ24 – 1 шт.;

9.2 Паспорт (техническое описание) – 1 шт.;

9.3 Ремонтный комплект (согласно ведомости ЗИП - при заказе) – 1 шт.

В состав ремонтного комплекта (при заказе) входит:

  1. Втягивающая катушка;

2. Контакты подвижные, неподвижные (медь, серебро).

  1. Предупреждение:

10.1. Содержание требований настоящего Паспорта распространяется на все типы и серии контакторов.

10.2. Строго следите за номиналами питающих напряжений, частотой и силой тока.
