Дифференциальные автоматические выключатели Susol

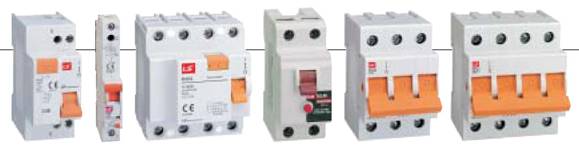

Дифференциальные автоматические выключатели серии с 2 и 4 полюсами, до 63AF
| Тип | RKP | RKS | RKN |
| Защита | Замыкание на землю и перегрузка по току | Замыкание на землю и перегрузка по току Замыкание на землю | Замыкание на землю |
| Расчетный ток, In | 3(C,D),6,10,16,20,25,32A(кривые B,C,D) | 6, 10, 16, 20, 25, 32A (кривые B, C) | 25, 32, 40, 63A |
| Расчетный остаточный ток | |||
| Рабочий, IAn | 30, 100, 300mA регулируется) | 30, 100mA регулируется) | 30, 100, 300mA регулируется) |
| Нерабочий, IAno | 0.5IAn | 0.5IAn | 0.5IAn |
| Число полюсов | 1P+N | 1P+N | 2, 4 полюса |
| Расчетное напряжение | 230VAC | 230VAC | 230VAC(2p), 230/400VAC(4p) |
| Время отключения остаточного тока | < 0.1 сек. | < 0.3 сек. | < 0.1 сек. |
| Стандарт | IEC 61009 | IEC 61009 | IEC 61008 |
| Тип расцепления | |||
| Замыкание на землю | Электромагнитное | Электромагнитное | Электромагнитное |
| Перегрузка по току | Термомагнитное | Термомагнитное | Отсутствует |
| Отключающая способность | 3kA | 10kA | |
| Условная мощность при КЗ | 6kA для In=25, 32, 40, 63A | ||
| Коммутационная износостойкость | 20000 срабатываний | 6000 срабатываний | |
| Монтаж | На 35 мм DIN-рейку | < 4000 срабатываний | На 35 мм DIN-рейку |
| Ширина | 9 мм на полюс | На 35 мм DIN-рейку | 18 мм на полюс |
| Выводы | Лепесткового типа (кабель до 10 мм2) | 9 мм на полюс | Лепесткового типа (кабель до 35 мм2) |
| Размеры | См. рис.1 | Лепесткового типа (кабель до 10 мм2) | См. рис. 2 |
| Характеристическая кривая | См. стр. 9 (кривая 1) | См. рис.5 | См. график 1 |

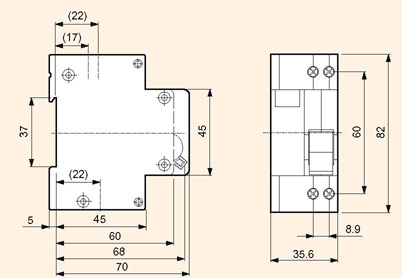

Рисунок 1: Тип RKP
Рисунок 3: Тип BKN-b

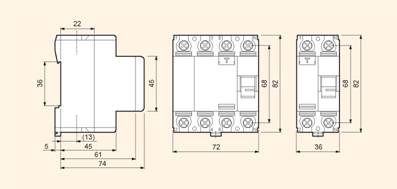

Рисунок 2: Тип RKN
Рисунок 5: Тип RKS

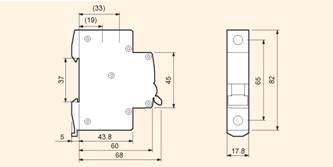

Рисунок 4: Тип BKD
Рисунок 3: Тип RKR
| Тип выключателя | BKD | ||
| Расчетный ток, In | 40, 50, 63, 80, 100, 125A | ||
| Число полюсов | 1p, 2p, 3p, 4p | ||
| Расчетное напряжение | 230/400VAC | ||
| Стандарт | IEC 60947-3 | ||
| Коммутационная 40, 50, 63A | 20000 operations | ||
| износостойкость 80,100, 125A | 10000 срабатываний | ||
| Монтаж | На 35 мм DIN-рейку | ||
| Ширина | 17.8 мм на полюс | ||
| Выводы! | Лепесткового типа (кабель до 50 мм2) | ||
| Размеры | См. рис. 4 | ||
| 32KGRa | 32KGRb | ||
| Замыкание на землю и перегрузка по току 15, 20, 30A 15, 30mA(не регулируется) 0.5IAn 2 полюса 110/220VAC < 0.03 сек. KS, JIS *(IEC 61009) Электронное Биметаллическое 1.5kA 2.5kA 6000 срабатываний На 35 мм DIN-рейку 35мм Винтовые зажимы (кабель до 25 мм2) См. рис. 3 | |||
Примечание) стандарт IEC1009 применим только к 32KGRa
Кривая 1: Тип 32 Ra, 32КТО
