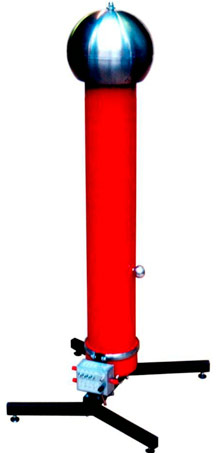

ДН-220пт
Элегазовый делитель ДН-220пт предназначен для поверки в эксплуатации трансформаторов 35,110 и 220 кВ.
| Характеристика | Значение |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение, кВ | 160 45* |
| Испытательное напряжение в течение 1 мин **, кВ | 200 |
| Диапазоны измерений действующих значений высокого напряжения переменного тока частотой 50 Гц, кВ | 16-25* 28-42* 50-77 101-153 |
| Номинальное значение емкости плеча ВН, пФ | 365 1140* |
| Номинальные значения коэффициентов деления | 350 1100 2200 |
| Пределы допускаемой относительной основной погрешности при измерении напряжения переменного тока частотой 50 Гц, % | ±0,1 |
| Угол сдвига фаз между входным и выходным напряжением, мин | ±5 |
| Сопротивление нагрузки, кОм | 500; 530 |
| Номинальное избыточное давление элегаза, МПа | 0,3 |
| Объем для заполнения элегазом, л | 16 |
| Длина измерительного кабеля (тип RG58С), м | 20 |
| Габаритная высота, мм | 1600 |
| Масса, кг, не более | 24 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 |
* Значения для отпайки
**При нормальных атмосферных условиях в соответствии с ГОСТ 1516.2
