ДН делители

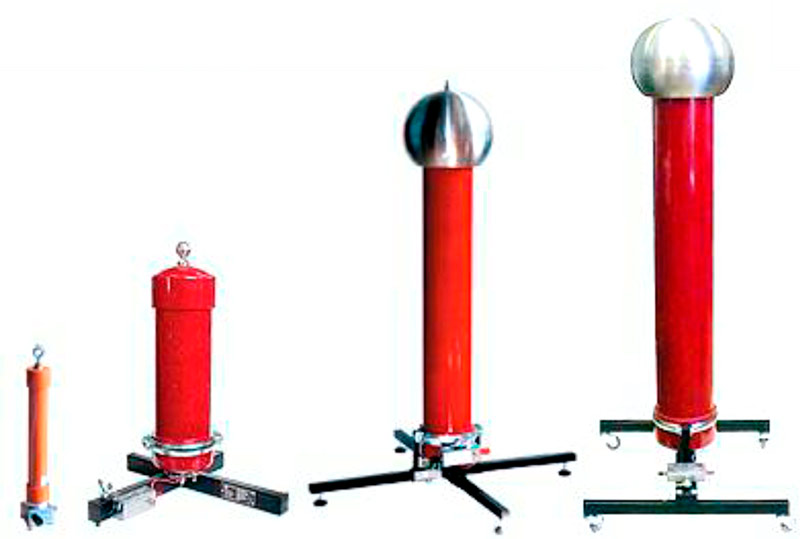

Элегазовые емкостные и емкостно-омические делители 10 - 50 - 100 - 200 кВ
Характеристики элегазовых делителей ДН 10 - 50 - 100 - 200 кВ
| Характеристика | Значение | |||
| ДН-10ЕО | ДН-50Е(О) | ДН-100Е(О) | ДН-200Е | |
| Номинальная частота, Гц | 50 | |||
| Номинальное напряжение Uном, кВ | 10 | 50 | 100 | 200 |
| Номинальное напряжение постоянного тока, кВ | 15 | - (70) | - (100) | - |
| Испытательное напряжение частоты 50 Гц в течение 1 мин, кВ | 15 | 65 | 125 | 235 |
| Номинальное значение емкости плеча ВН, пФ | 2350 | 1000 | 500 | 300 |
| Номинальное значение сопротивления плеча ВН, МОм | 96 | - (475) | - (950) | -- |
| Номинальное значение коэффициента деления | 100 | 500 | 1000 | 2000 |
| Максимальная погрешность коэффициент деления в диапазоне (0,1-1 )Uном, % | ±1 | |||
| Номинальное давление элегаза (избыточное), МПа | 0,0 | 0,2 | 0,2 | 0,3 |
| Объем для заполнения элегазом, л | 0,15 | 4 | 8 | 18 |
| Длина измерительного кабеля (тип RG58С), м | 10 | 10 | 10 | 20 |
| Габаритная высота, мм | 320 | 450 | 890 | 1450 |
| Масса, кг, не более | 0,2 | 6,0 | 9,5 | 24 |
Другие значения номинальных напряжений и емкости - по заказу.
