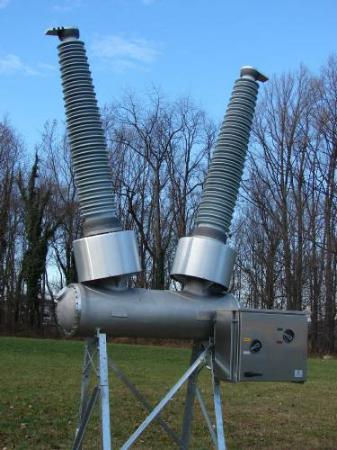

DT1-245 F3 элегазовый выключатель
Производитель: Alstom Grid
Номинальное напряжение, кВ: 220
Номинальный ток, А: 3150, 4000, 5000
Номинальный ток отключения, кА: 40, 50, 63
DT1-245 F3 - надежный исполнительный механизм, способный работать даже в самых тяжелых условиях эксплуатации.
В элегазовых выключателях DTl-245 F3 выгодно использованы технологии и штатный опыт Alstom Grid, используя вакуумную дугогасительную конструкцию T155 из долговечных распределительных устройств с элегазовой изоляцией и баковых элегазовых выключателей DT2-550. Баковый элегазовый выключатель DTl-245 F3 с автокомпрессионой камерой относится к классу C2, тем самым идеально подходит для конденсатора переключения. Тестирование широкого круга механических операций конструкции гарантирует безотказную эксплуатацию в течение всего срока службы выключателя.
Составляющие
* Вакуумная дугогасительная камера с технологией аутокомпрессии
* Три пружинных механизма для однополюсного режима управления (IPO)
* Фарфоровые или композитные втулки
Синхронная коммутация
Баковый элегазовый выключатель DT1-245 F3 может поставляться с переключающим устройством RPH Alstom Grid для синхронного включения группы конденсаторов, линейных переключений или открытия в реакторе переключателей.
Преимущества для клиентов
* Выключатель протестированы на соответствие стандартам IEC по классу C2 для емкостных переключений при величине напряжения 1.4 вольт, для незаземленных групп конденсаторов
* Выключатель протестированы на соответствие стандартам IEC по классу М 2 на 50 кА и 63 кА
* 3 цикла работы
* Высокая несимметричная способность прерывания токов на 63 кА
* Выключатель протестирован на высшую предельную оценку на 250/260 кВ
* Нормальный номинальный ток 5000 А с фарфоровыми втулками
* Низшая температура применения до -50°C со смесью газов или до -60°C с баковым нагревателем даже при тестировании в условиях ветра
* Высокая длина пути утечки
* Свободные междуфазные расстояния
* Очень частые процессы, требующиеся для групп конденсаторов шунта, насосных пунктов хранения, переключателя реактора и для контроля отключения DTl-245 F3

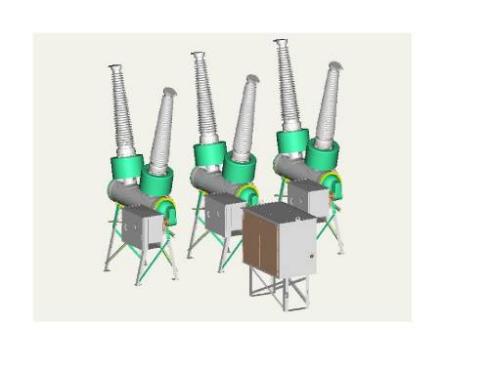

Конфигурация
* Работа каждой фазы отдельно и возможность электрических групповых операций
| Максимальное рабочее напряжение | кВ | 245 |
| Номинальная частота | Гц | 50/60 |
| Максимальное пиковое выдерживаемое напряжение | кВ | 425/460 |
| Напряжение грозового импульса | кВ | 900/1050 |
| Номинальный ток | А | до 5000 |
| Номинальный ток короткого замыкания | кА | до 63 |
| Номинальный ударный ток короткого замыкания | кА | до 170 |
| Первый полюс к чистому коэффициенту | 1,5 | |
| Время отключения | циклы | 3 |
| Номинальные емкостные коммутации линейной зарядки | Класс C2 | |
| Механическая износостойкость | Класс M2 |
Дополнительная информация: выключатели серии DT1-245.
