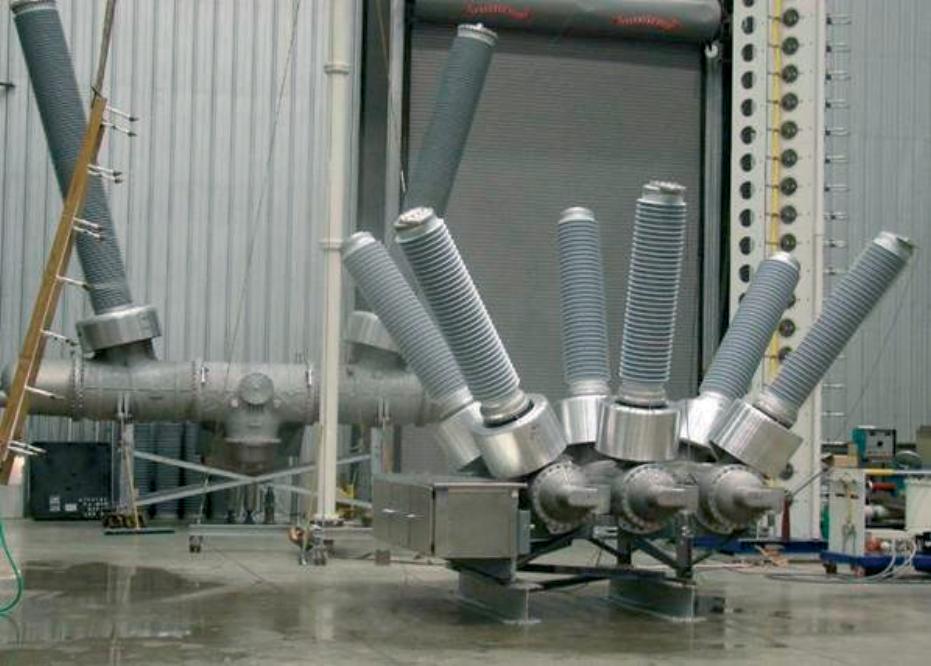

DT1-245 H1 элегазовый выключатель
Производитель: Alstom Grid
Номинальное напряжение, кВ: 220
Номинальный ток, А: 4000, 5000
Номинальный ток отключения, кА: 50, 63
DT1-245 выполняет все требования для высоковольтных выключателей на 50/63 кА трёхполюсного (группового) применения
Группа управления DT1-245 H1 расширяет диапазон бакового элегазового выключателя до 245 кВ. Этот элегазовый выключатель основан на том же принципе автокомпрессионной камеры, как и DT1-245 F3.
Составляющие
* Вакуумная дугогасительная камера с технологией автокомпрессии
* Один гидравлический механизм для группового управления
* Фарфоровые или композитные изоляторы
| DT1-245 H1 параметры выключателя | ||
| Максимальное рабочее напряжение | кВ | 245 |
| Номинальная частота | Гц | 50/60 |
| Максимальное пиковое выдерживаемое напряжение | кВ | 425/460 |
| Напряжение грозового импульса | кВ | 900/1,050 |
| Напряжение грозового импульса | А | До 5,000 |
| Ток короткого замыкания | кА | До 63 |
| Номинальный ударный ток короткого замыкания | kА | До 170 |
| Первый полюс к чистому коэффициенту | 1.5 | |
| Время отключения | циклы | 2 |
| Номинальные емкостные коммутации линейной зарядки | Класс C2 | |
| Механическая износостойкость | Класс Ml | |
Преимущества для клиентов
* Выключатель протестирован на соответствие стандартам IEC по классу C2 для емкостных переключений при величине напряжения 1.4 вольт, для незаземленных групп конденсаторов
* Выключатель протестированы на соответствие стандартам IEC по классу М 2 на 50 кА и 63 кА
* 2 цикла работы
* Высокая несимметричная способность прерывания на 63 кА
* Несовпадающее по фазе переключение с коэффициентом 2,5
* Выключатель протестирован на высшую предельную оценку на 250/260 кВ
* Нормальный номинальный ток 5000 А с фарфоровыми втулками
* Для применения при температуре -30°C
* Большая длина пути утечки
DTl-245 H1 на складе
Дополнительная информация: выключатели серии DT1-245.
