DT1-245

Баковый элегазовый выключатель на 220 кВ.

Баковые элегазовые выключатели Альстом Грид ежедневно удовлетворяют требования заказчиков, гарантируя высокий уровень надежности, даже при чрезвычайных условиях, например, в областях с высокой сейсмической активностью, тропическим климатом, низкими температурами и с высоким уровнем загрязнения окружающей среды.

Область применения

Серия баковых элегазовых выключателей DT1-245 разработана для решения различных запросов заказчиков:

- для номинального тока отключения короткого замыкания в 40кА - DT1-245P Fl выключатель с пружинным приводом.

- для номинального тока отключения короткого замыкания в 50 кА или 63 кА - DTl-245 F3 / DT1-245 H1 выключатель с пружинным или гидравлическим приводом.

Оба типа выключателя пригодны для однополюсного режима управления (независимый операционный полюс – IPO) или для трехполюсного ступенчатого режима управления. Рабочей температурой применения в районах с холодным климатом является температура -30°C без каких-либо нагревательных систем. Используя любой баковый нагреватель или конструкции со смесью газов, баковые элегазовые выключатели серии DTl-245 могут быть установлены в регионах с температурой даже в -60°С.

Испытание

Выключатели Альстом Грид отвечают требованиям национальных и международных стандартов. Это подтверждается сравнительными тестами-таблицами, основанными на новейших стандартах IEC и ANSI.

Гарантия качества

Альстом Грид проектирует, производит, тестирует и поставляет высоковольтные выключатели в соответствии с последними стандартами ANSI, IEEE и IEC, поддерживая систему обеспечения качества согласно ISO-9001 и ISO-14001. Современные термоустойчивые дугогасительные камеры серии DT характеризуются устойчивым к утечкам литым кожухом из алюминия и надежным экономичным пружинно-приводным механизмом. Более чем 80 000 выключателей с термоустойчивыми дугогасительными камерами и пружинно-приводными механизмами находятся в эксплуатации по всему миру.

Разработка и эксплуатация

Обозначения выключателя типа: DTl-245 Fl

Баковый элегазовый выключатель

1: дугогасительная камера 245: для 245 кВ

F: для пружинного привода или

H: для гидравлического привода

I: один механизм для 3-х полюсного автоматического повторного выключения

3: три механизма для трёхполюсного автоматического повторного выключения

Легкая установка и обслуживание

Серия DTl-245 прошла заводское тестирование и подготовлена к транспортировке с демонтированными втулками и заполненной элегазом, поэтому на месте установки требует всего лишь несколько простых шагов, не нуждаясь в специальных инструментах.

Привод

Alstom Grid доказал надежность своим семидесятилетним опытом работы в области разработки, производства и эксплуатации действующих приводов для высоковольтных переключателей.

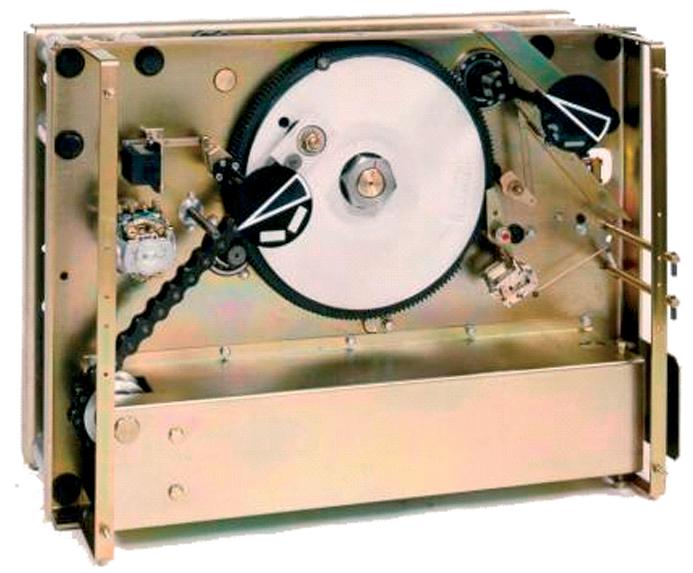

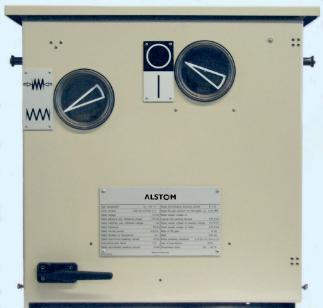

Пружинный привод FK 3

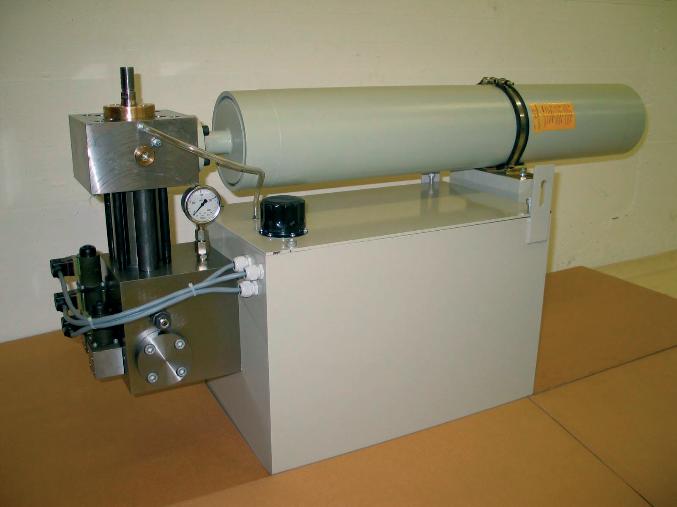

Гидравлический привод выключателей серии DTl-245

Габариты выключателей

DTl-245 F3

DTl-245 F3
	мм	iв
Al	1245	49
A2	862	33
C	1002	39
H	4698	185
S	3785	149
Tl	2338	92
T2	2050	80
U	2592	102
W	2880	113
M	2285	90
DTl-245 P
	мм	iв
Al	1313	52
A2	1683	66
B	626	25
C	1044	41
D	1288	51
H	4551	179
L	4258	168
S	3577	141
Tl	2114	83
T2	1997	79
U	2591	102
W	2591	102
DTl-245H1
	мм	iв
Al	1397	55
A2	1505	59
C	1338	52
H	4770	187
L	4387	172
S	3474	136
Tl	2179	85
T2	1845	72
U	2800	110
W	2666	105

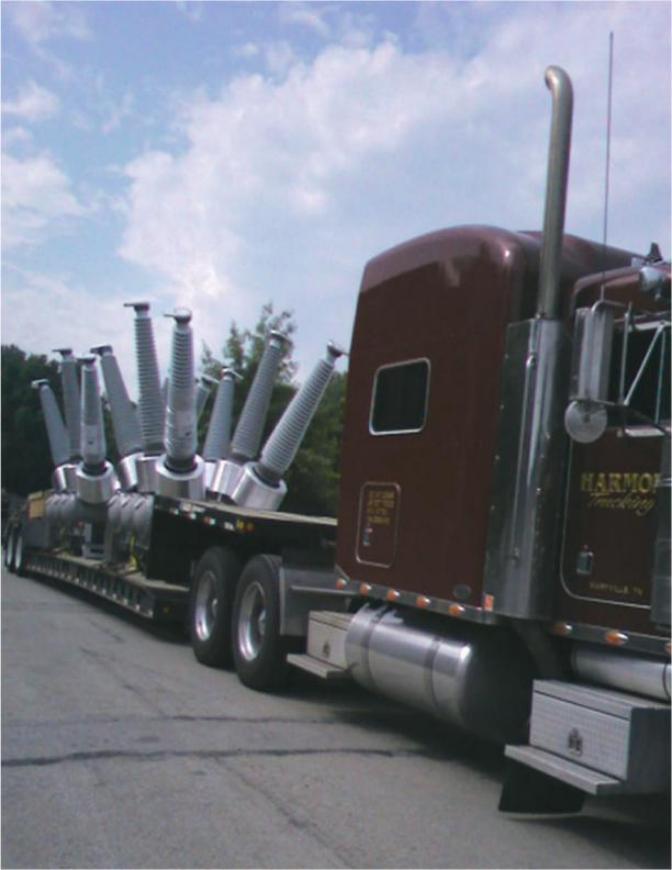

Упаковка и транспортировка

С наземной доставкой или транспортировкой по воздуху Alstom Grid обеспечивает максимальную экономию средств за счет сокращения транспортных мощностей, гарантируя, что вы будете иметь оптимальную доставку и монтаж на месте.

"
