DT2-550 F3 элегазовый выключатель
Производитель: Alstom Grid
Номинальное напряжение, кВ: 500
Номинальный ток, А: 3000, 4000
Номинальный ток отключения, кА: 40, 50, 63

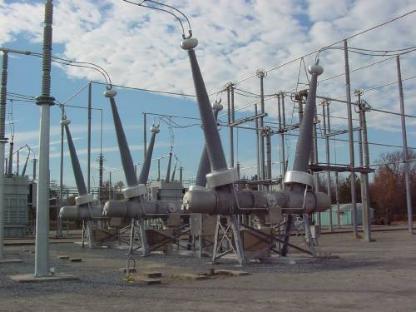

DT2-550 F3 – баковые элегазовые выключатели подходящие для применения в сетях с напряжением 500 кВ. Они специально разработаны и испытаны для общего или узкого применения, а также для тяжелых условий окружающей среды, включая низкую температуру, эксплуатацию в высокоактивных сейсмических районах и регионах с высоким уровнем загрязнения окружающей среды или коррозионно-активной атмосферы.
Приводимые в дейсвтвие тепловой энергией усовершенствованные дугогасительные камеры компании Alstom Grid, устойчивый к утечкам кожух из алюминия и надежный экономичный привод выключателя – вот чем характеризуется серия DT. Более 30 000 выключателей с тепловыми прерывателями и пружинными приводами открытия находятся в эксплуатации с 1989 года.
Надежность
DT2-550 F3 это надежный исполнительный механизм, способный работать даже в самых тяжелых условиях эксплуатации. Он испытан, на соответствие стандартам ANSI и IEC и даже превосходит их. DT2-550 F3 максимизирует технологию Alstom Grid опыт работы без отрыва от производства, используя те же дугогасительную камеру и пружинный провод, что и в КРУЭ T155 (комплектное распределительное устройство с элегазовой изоляцией).
Производительность

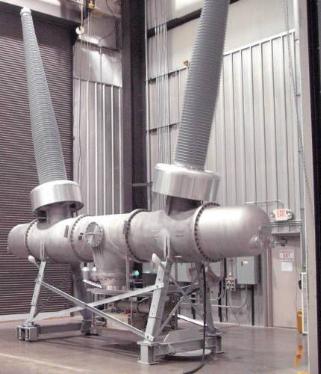

DT2-550 F3 подходит для применения в соответствии с расчетными параметрами, указанными на паспортной табличке, в том числе отключение емкостных токов. Обширное тестирование механической конструкции, включающее 10 000 операций обеспечивает безотказную работу на протяжении всего срока службы выключателя. Превосходная производительность без перерывов в работе гарантирована за счет интенсивной проверки герметичности в процессе производства. Все внешние поверхности, устойчивы к коррозии, без необходимости интенсивной окраски.
Гибкость

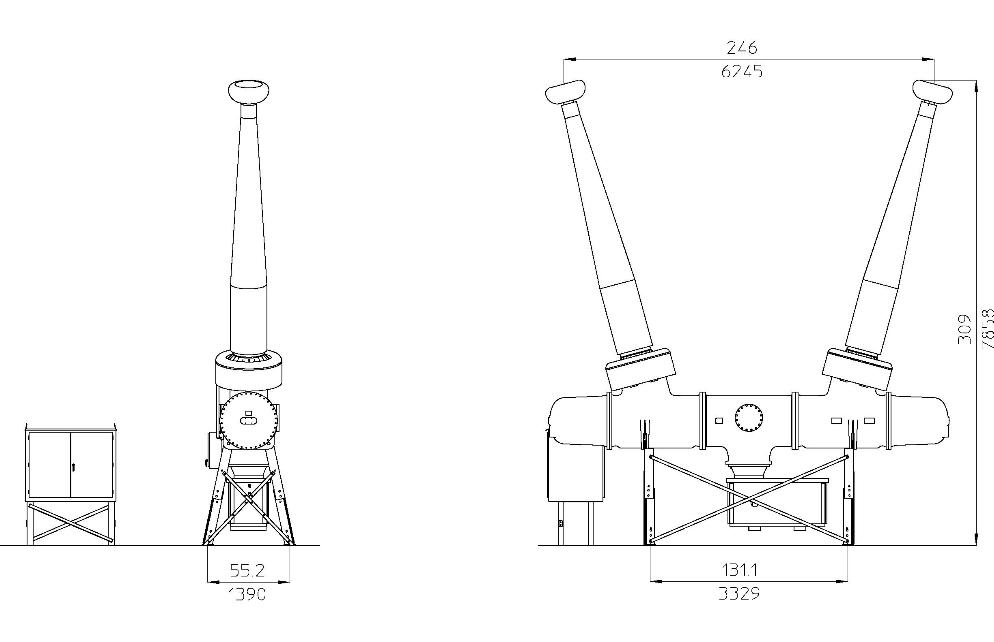

DT2-550 F3 доступен с вариантами конструкций и параметрами, которые наилучшим образом будут соответствовать вашим потребностям. Разработанный с наименьшей площадью монтажа для минимизации стоимости DT2-550 F3 сможет адаптироваться к измененным баковым или колонковым выключателям.
Синхронизированное переключение

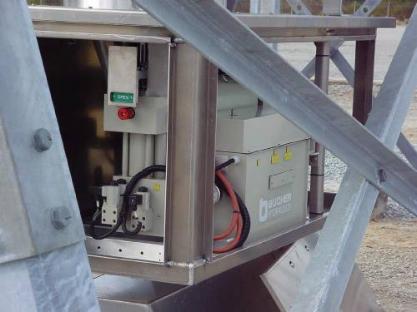

DT2-550 F3 это IPO - выключатель (Независимый операционный полюс) имеющий один механизмом на один полюс. Выключатель DT2-550 F3 может поставляться с контроллером Alstom Grid RPH2 для синхронного отключения конденсаторных банков и линейных отключений или синхронных индуктивных включений.
Опции
DT2-550 F3 может поставляться со многими опциями под заказ, к примеру, такие как: шунтирующий резистор, электронные контрольно-измерительные устройства плотности, высоковольтные вводы для выполнения операций на 4000 А.

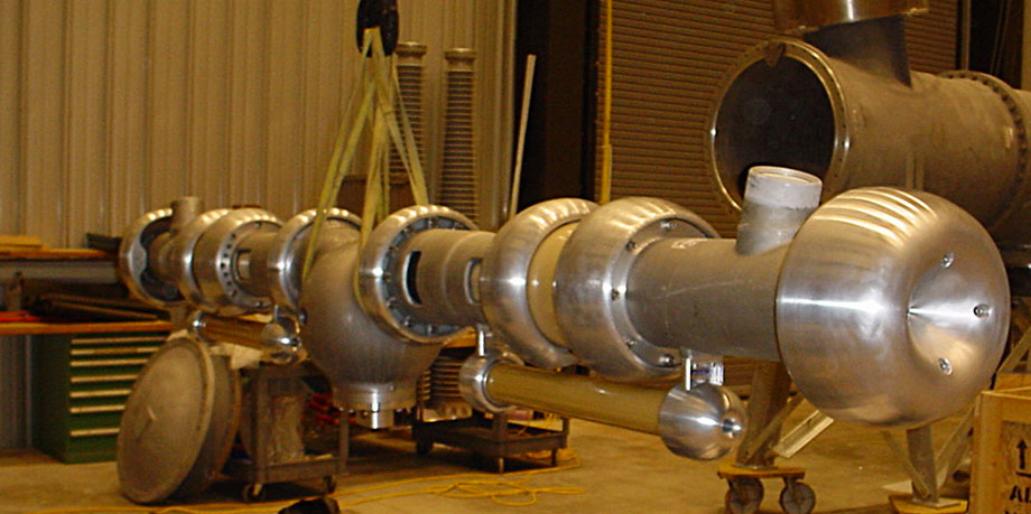

Большой корпус позволяет вместить до трех трансформаторов тока, а также схем защиты.
Выбор привода

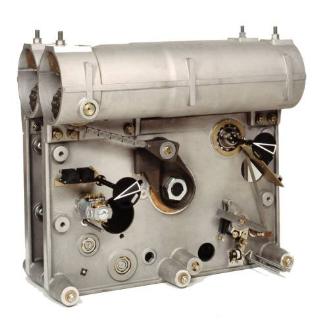

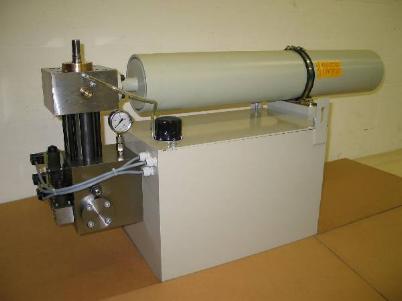

DT2 550 F3 может быть оснащен пружинным приводом для 2.5 – рабочего цикла или гидравлическим приводом с низкими утечками для 2 циклов.
| Номинальные параметры | |||
| ANSI | IEC | Значение | Величины |
| Номинальное максимальное рабочее напряжение | Номинальное напряжение | 550 | кВ |
| Номинальная промышленная частота | Номинальная частота | 50/60 | Гц |
| Выдерживаемое сухое | При промышленной частоте, сухое | 860 | кВ |
| Номинальное выдерживаемое напряжение грозового импульса | При грозовом импульсе | 1800 | кВ |
| Выдерживаемое напряжения импульса, 2s/3us | 2320/2070 | кВ | |
| Оценочное напряжение переключения импульса | Оценочное напряжение переключения импульса | 1300 | кВ |
| Номинальный длительный ток | Номинальный нормальный ток | 3000/4000 | А |
| Номинальный ток короткого замыкания | Номинальный ток отключения короткого замыкания | 40/50/63 | кА |
| Номинальный ток включения при коротком замыкании, до | 163 | кА | |
| Номинальный ток включения короткого замыкания | 163 | кА | |
| Номинальные емкостные коммутации | 500 | A | |
| Номинальный ток отключения батареи конденсаторов | 500 | А | |
| Номинальное время отключения | 2.5/2.0 | Циклы | |
| Номинальное время отключения | 42/33 | мс | |
| Номинальный стандартный рабочий режим | CO-15S-CO 0-0.3S-CO-15S-CO | ||
| Технические характеристики выключателя | ||
| Значение | Единицы | |
| Включающая катушка / Отключающая катушка (пружинная) | 450/2X450 | Ватты |
| Включающая катушка / Отключающая катушка (гидравлическая) | 900/2X900 | Ватты |
| Диапазон рабочих температур | -60 до +50 | Градусы по цельсию |
| Сейсмостойкость | 0.5-1.0 | 9 |
| Длина пути утечки | 433/11000 630/16000 | Дюйм/мм |
| Шунтирующий резистор (опционально) | 300 до 900 | Ом |
| Масса выключателя (без трансформаторов тока) | 33000/15000 | Фунт/кг |
| Вес SF6 | 450/990 | Фунт/кг |

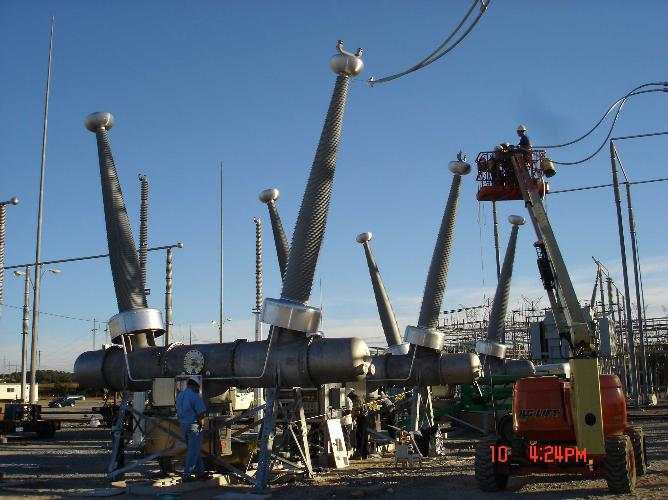

Установка и техническое обслуживание
Установка DT2-550 F3 на рабочем месте требует всего лишь несколько простых шагов. Для мест, где невозможна доставка автотранспортом, все выключатели могут быть подготовлены к стандартной контейнерной перевозке с демонтированными вводами. Благодаря приводу малой энергии и сроку службы смазочных материалов, DT2-550 F3 практически не требует обслуживания.
Дополнительно: Инструкция по эксплуатации DT2-550 F3.
