DTR8510
Вы имеете возможность проверить коэффициент трансформации ваших трансформаторов мощности, напряжения или тока. Прибор DTR8510 специально разработан для проверки силовых трансформаторов (ТС), трансформаторов тока (ТТ) и напряжения (ТН).
Прибор DTR8510 является вторым поколением очень успешного измерителя коэффициента трансформации DTR8500 производства компании Chauvin Arnoux (Франция).
DTR Model 8510 является переносным цифровым измерителем коэффициента трансформации, предназначенным для тестирования на месте силовых трансформаторов, трансформаторов тока и напряжения. Будучи подсоединенным к предварительно отключенному трансформатору, прибор с высокой точностью измерит отношение числа витков в первичной обмотке ко вторичной и одновременно отобразит полярность и величину тока возбуждения.
Неоспоримым преимуществом данного измерительного прибора является непосредственное считывание результатов измерения коэффициента трансформации в диапазоне от 0.8000:1 до 8000:1 для силовых трансформаторов и трансформаторов по напряжению и от 0.8000 до 1000.0 для трансформаторов тока.
Тестирование трансформатора происходит благодаря возбуждению первичной обмотки и снятия результатов испытания со вторичной. Дополнительно прибор имеет специальный режим тестирование постоянным током, который позволяет уменьшить влияние магнитных сердечников на результат измерения. Проверка непрерывности цепи позволяет определить наличие или обрыв (высокое сопротивление) соединения между выводами обмоток трансформатора.
На большом 2-х строчном ЖК дисплее с подсветкой одновременное отображаются измеренный коэффициент трансформации, полярность и величины тока возбуждения с высоким разрешением. Пользователь может вывести на экран также отклонение измеренных параметров, от указанных производителем на шильде трансформатора. При некорректном подключении проводов, обратной полярности, обрыве цепи или коротком замыкании прибор выводит сообщение об ошибке на дисплей прибора.
Прибор имеет двойное питание: от сети 220В или встроенного аккумулятора, что позволяет тестировать трансформатор непосредственно там, где он находится. Время независимой работы прибора от аккумуляторов составляет от 10 до 12 часов.
Прибор полностью автоматический и не требует от пользователя дополнительной калибровки или балансировки. При включении прибора и в процессе каждого измерения прибор самокалибруется, производит проверку целости измерительных цепей, выявляет наличие короткого замыкания (значительное увеличение тока возбуждения), а также неверное подключение измерительных проводов и обратную полярность включения. При отсутствии каких-либо неполадок, на экране будет отображен измеренный коэффициент трансформации.
Прибор DTR 8510 спроектирован с учетом обеспечения безопасности оператора. Измерения производятся при низком напряжении и токе, что совместно со встроенной схемой защиты от ошибочного подключения кабелей Х и Н, предохраняет от генерации опасных тестовых напряжений, которые могут возникать при измерении коэффициента трансформации, что существенно повышает защиту и безопасность Пользователя при работе с этим прибором.
Дополнительно новый прибор имеет:
- В комплект поставки включены 5м провода и сумка;
- Встроенная память на 10,000 измерений;
- USB двунаправленный интерфейс. Позволяет конфигурировать прибор с компьютера и передавать данные из прибора в компьютер;
- ПО DataView для записи, анализа и конфигурации прибора включено в комплект поставки.
Большой, двухстрочный, алфавитно-цифровой ЖК-дисплей с регулируемой контрастностью и подсветкой гарантирует отображение результата в любое время суток.
Прочный, герметичный корпус прибора изготовлен из структурированного полипропилена, что позволяет использовать прибор в полевых условиях эксплуатации.
Изготовленный с использованием высококачественных электронных и механических компонентов, прибор является образцом инновационных технологий.

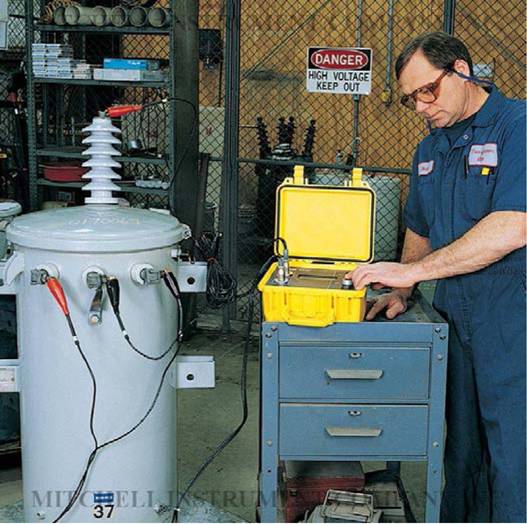

Использование прибора на объекте
Краткие сообщения на дисплее облегчают работу оператора
 | |
| Выбор типа тестируемого трансформатора | Индикация выбранного режима тестирования |
 |  |
| Индикация коэффициента трансформации и тока | Сохранение результата в памяти прибора |
 |  |
| Автоматическое определение неправильного подключения | Запоминание до 10 шильд завода-изготовителя |
Спецификация
| силовых трансформаторов (ТС), трансформаторы напряжения (ТН), диапазон КТ | Автоматическое 0.8000:1 до 8000:1 |
| трансформаторов тока (ТТ), диапазон КТ | Автоматическое 0.8000 до 1000.0 |
| Погрешность (для ТС и ТН) | КТ <10 к 1: ±0.2% КТ от 10 до 1000 к 1: ±0.1% КТ от1000 до 5000 к 1: ±0.2% КТ от 5000 до 8000.0 к 1: ±0.25% |
| Погрешность (для ТТ) | КТ от 0,8 до 1000 к 1: ±0.5% |
| Сигнал возбуждения | ТН/ТС Режим: 32В действ макс ТТ режим: 0 до 1A автоматически выбирается прибором, 0.1 до 5 В действ макс |
| Ток возбуждения Погрешность | Диапазон: 0 до 1000мА ±2% ± 2мA |
| Частота возбуждения | 70Гц |
| Дисплей прибора | ЖК, 2-х строчный, с подсветкой |
| Комп интерфейс | Оптически изолированный USB 2.0 |
| Внутренняя память | на 10,000 измерений |
| Источник питания | Аккумулятор 12В NiMH |
| ЗУ и напряжение питания | 90/240В, 50/60Гц, автоматически |
| Время между зарядками | до 10 часов постоянного использования; Невозможно использовать прибор во время зарядки; Индикатор разрядки аккумулятора |
| Время зарядки | <4 часов |
