EDI SK 38 – элегазовый выключатель

Производитель: ABB
Номинальное напряжение, кВ: 38 (ANSI)
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 31,5
Ток термической стойкости, кА (с): 31,5 (3)
Электродинамическая стойкость (кА): 79
Собственное время отключения, мс: 35
Полное время отключения, мс: 60
Собственное время включения, мс: 60
Масса, кг: 520 (полимерные изоляторы), 760 (фарфоровые изоляторы)
Последовательность цикла IEC и ANSI: O – 0.3 sec – CO – 3 min – CO

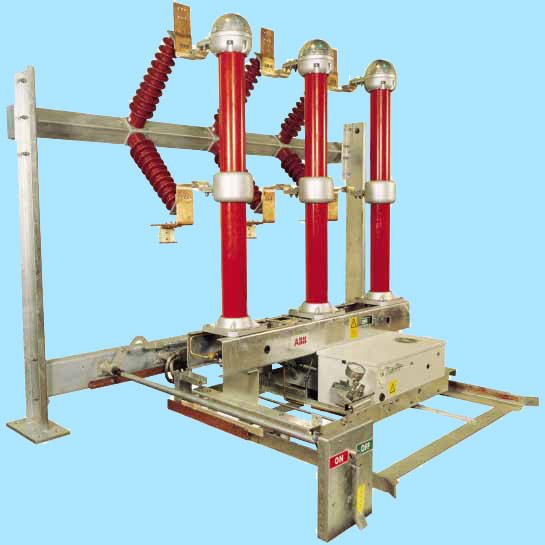

Колонковый элегазовый выключатель EDI SK 38 с автокомпрессионной дугогасительной камерой, для внутренней установки. Трехполюсный выключатель управляется пружинным приводом типа FSA. Выключатель с приводом и тележкой составляют комплектный выдвижной модуль для внутренней установки.

Поставка по дополнительному заказу:

  • Оборудование для безопасной работы с элегазом
  • Стационарное контактное соединение в ячейке выключателя, включающее опорную балку с изоляторами
  • Изоляторы с различными длинами пути утечки

Габаритные размеры выключателя:

с фарфоровой изоляцией

с фарфоровыми изоляторами и горизонтальным работающим механизмом

с полимерной изоляцией

с полимерными изоляторами и горизонтальным работающим механизмом
