кислотные аккумуляторные батареи на подстанции

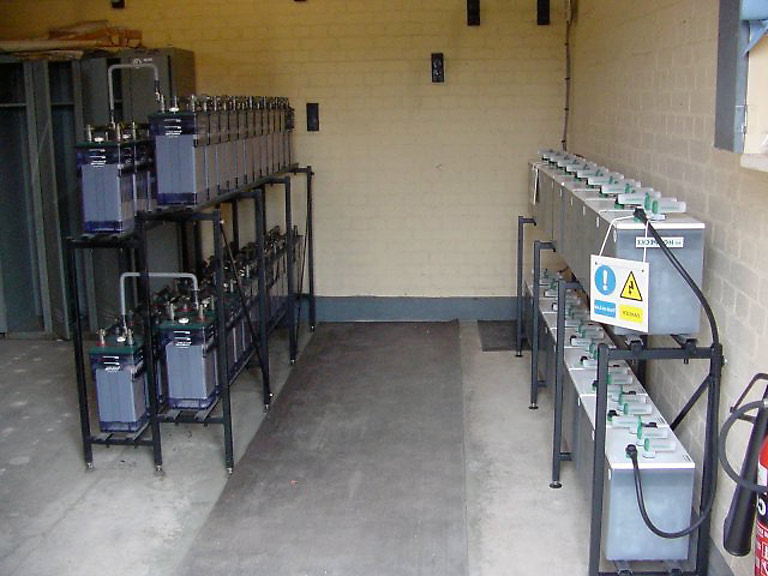

Стационарные кислотные аккумуляторные батареи на подстанциях и в производственных цехах промышленных и других предприятий должны устанавливаться в соответствии с требованиями ПУЭ. Устанавливать кислотные и щелочные аккумуляторные батареи в одном помещении запрещается.

Стены, потолки, двери, оконные переплеты, металлические конструкции, стеллажи и другие части помещения, предназначенного для установки кислотных аккумуляторных батарей, должны быть окрашены кислотостойкой краской. Вентиляционные короба должны быть окрашены с наружной и внутренней стороны.

Для освещения таких помещений применяются светильники, установленные во взрывозащищенной арматуре. Выключатели, штепсельные розетки и предохранители должны располагаться вне аккумуляторного помещения. Осветительная электропроводка выполняется проводом в кислотостойкой оболочке.

Напряжение на шинах оперативного постоянного тока в нормальных эксплуатационных условиях поддерживается на 5 % выше номинального напряжения токоприемников.

Аккумуляторная установка должна быть укомплектована: принципиальными и монтажными электрическими схемами соединений; денсиметрами (ареометрами) и термометрами для измерения плотности и температуры электролита; переносным вольтметром постоянного тока с пределами измерения 0—3 В; переносной герметичной лампой с предохранительной сеткой или аккумуляторным фонарем; кружкой из химически стойкого материала с носиком (или кувшином) вместимостью 1,5—2 л для приготовления электролита и доливки его в сосуды; предохранительными стеклами для покрытия элементов; кислотостойким костюмом, резиновым фартуком, резиновыми перчатками и сапогами, защитными очками; раствором соды для кислотных батарей и борной кислоты или уксусной эссенции для щелочных батарей; переносной перемычкой для шунтирования элементов батареи.

Для установок без постоянного оперативного персонала допускается все вышеперечисленное иметь в привозимом комплекте.

При приемке вновь смонтированной или вышедшей из капитального ремонта аккумуляторной батареи проверяются: наличие документов на монтаж или капитальный ремонт аккумуляторной батареи (технического отчета); емкость батарей (током 3— 5 А или 10-часовым режимом разряда); качество электролита; плотность электролита и напряжение элементов в конце заряда и разряда батарей; сопротивление изоляции батареи относительно земли; исправность отдельных элементов; исправность приточно-вытяжной вентиляции; соответствие строительной части аккумуляторных помещений требованиям ПУЭ.

Кислотные батареи, работающие по методам постоянного подзаряда или «заряд—разряд», подвергаются уравнительному заряду (перезаряду) 1 раз в 3 мес напряжением 2,3—2,35 В на элемент до достижения установившегося значения плотности электролита во всех элементах 1,2—1,21 г/см3. Продолжительность дозаряда зависит от состояния батареи, но не менее 6 ч.

Заряжать и разряжать батарею допускается током не выше максимального, гарантированного для данной батареи. Температура электролита в конце заряда должна быть не выше +40 °С. Во время уравнительного заряда батарее необходимо сообщить не менее трехкратной номинальной емкости. Кроме того, на подстанциях 1 раз в 3 мес проверяется работоспособность батарей по падению напряжения при кратковременном включении тока.

Приточно-вытяжная вентиляция помещения включается перед началом заряда аккумуляторной батареи и отключается после полного удаления газов не ранее чем через 1,5 ч после окончания заряда, а при работе по методу постоянного подзаряда — по мере необходимости в соответствии с местной инструкцией.

Измерения напряжения, плотности и температуры электролита каждого элемента стационарных аккумуляторных батарей выполняются не реже 1 раза в месяц.

При понижении напряжения на элементах кислотной аккумуляторной батареи до 1,8 В разряд батареи прекращают, а батарею ставят на заряд. Оставлять батарею разряженной более чем на 12 ч нельзя, так как при этом понижается емкость аккумуляторов.

Приступая к заряду аккумуляторной батареи сначала включают приточно-вытяжную вентиляцию помещения и проверяют ее действие, затем батарею подсоединяют к зарядному агрегату, соблюдая полярность полюсов. Значение зарядного тока в начале процесса заряда батареи берут из таблиц, рекомендованных в инструкции заводом-изготовителем (примерно на 20 % больше номинального значения зарядного тока). При этом режиме зарядка продолжается до тех пор, пока напряжение на аккумуляторах не станет равным 2,4 В. Затем зарядный ток уменьшают вдвое, процесс зарядки продолжается до его окончания. Зарядку считают законченной, если напряжение на элементах достигает 2,6—2,8 В и больше не увеличивается, а плотность электролита 1,20—1,21 г/см3 не изменяется в течение часа. В это время наблюдается «кипение» электролита обеих полярностей.

При зарядке кислотной аккумуляторной батареи контролируют температуру электролита. При достижении +40 °С заряд прекращают и дают электролиту остыть до +30 °С. Одновременно измеряют плотность электролита и напряжение на зажимах отдельных элементов. Высокая температура электролита ускоряет износ элементов и увеличивает их саморазряд. Низкая температура повышает вязкость электролита, которая ухудшает процесс разряда и уменьшает емкость элементов. Поэтому температуру в элементах аккумуляторной батареи поддерживают на уровне не менее +10 При зарядке может оказаться, что отдельные элементы кислотной аккумуляторной батареи заряжены не полностью; такие элементы подлежат дозарядке отдельно.

Кислотную аккумуляторную батарею нельзя разряжать до глубокого разряда, который вызывает сульфатацию. При сульфатации на пластинах свинцового аккумулятора образуются сплошные массы сульфата свинца, которые закупоривают поры в пластинах. В связи с этим затрудняется прохождение электролита, что препятствует восстановлению аккумулятора в условиях нормального заряда. При нормальном разряде на пластинах образуется мелкозернистый сульфат свинца, который не препятствует последующему восстановлению аккумуляторов при заряде. Плотность электролита в конце заряда достигает значения 1,15— 1,17 г/см3.

Плотность электролита измеряется с помощью денсиметра (ариометра). В процессе эксплуатации уровень электролита постепенно понижается и время от времени его доливают.

Дежурный персонал осуществляет систематическое наблюдение за условиями эксплуатации кислотной аккумуляторной батареи (все данные о токе, напряжении, плотности электролита, температуре заносят в протоколы в соответствии с заводской инструкцией).

Осмотр аккумуляторной батареи производится: дежурным персоналом — 1 раз в сутки; мастером или начальником подстанции — 2 раза в мес; на подстанциях без постоянного дежурного персонала — эксплуатационным персоналом одновременно с осмотром оборудования, а также специально выделенным лицом — по графику, утвержденному главным энергетиком предприятия.

Для увеличения срока службы кислотных аккумуляторных батарей их эксплуатацию осуществляют в режиме постоянного подзаряда (подключение заряженной батареи параллельно с зарядным устройством). Это обусловлено тем, что при работе кислотной аккумуляторной батареи по методу заряд — разряд (питание нагрузки заряженной аккумуляторной батареей с последующим зарядом ее после разрядки) износ положительных пластин аккумуляторов происходит значительно быстрее, чем при режиме постоянного подзаряда.

Преимуществом режима постоянного подзаряда является то, что аккумуляторная пластина постоянно находится в состоянии полного заряда и может в любой момент обеспечить нормальное питание нагрузки.

При эксплуатации кислотных батарей не все аккумуляторы имеют одинаковый саморазряд. Причиной этого могут быть неодинаковые температурные условия (различное расстояние от отопительных приборов), а также разная степень загрязнения электролита в аккумуляторах. Аккумуляторы, имеющие большой саморазряд (отстающие), подвержены более глубокой сульфатации. Поэтому кислотные батареи 1 раз в 3 мес подвергают уравнительному заряду.

Текущий ремонт аккумуляторной батареи проводится по системе ППТОР, но не реже 1 раза в год.

При текущем ремонте аккумуляторной батареи осуществляются: проверка состояния пластин и замена их в отдельных элементах (при необходимости); замена части сепараторов; удаление шлама из элементов; проверка качества электролита; проверка состояния стеллажей и их изоляции относительно земли; устранение других неисправностей аккумуляторной батареи; проверка и ремонт строительной части помещения.

Все работы при эксплуатации кислотных аккумуляторных батарей в период операции с кислотой и электролитом проводят в резиновых сапогах, фартуке, перчатках и шерстяной спецодежде. Для защиты глаз обязательны предохранительные очки. Возле рабочего места всегда должен находиться 5 %-ный раствор питьевой соды для промывки пораженных кислотой или электролитом участков кожи.

Капитальный ремонт батареи проводится по системе ППТОР, но не реже 1 раза в 3 года.
