Страница 2 из 5УСТРОЙСТВО ВЫКЛЮЧАТЕЛЯОсновные части и узлы

В отличие от большинства существующих выключателей, в основу устройства BB/TEL заложен принцип раздельного управления контактами вакуумных дугогасительных камер фаз аппарата. Данный принцип позволил существенно уменьшить количество движущихся частей привода.

Вакуумные дугогасительные камеры установлены внутри полых опорных изоляторов, закреплённых на общем основании (см. рис. 4.1, 4.2). Подвижные контакты дугогасительных камер жестко соединены со своими приводами посредством изоляционных тяг, которые также располагаются внутри опорных изоляторов. Таким образом, все элементы конструкции полюса имеют общую ось симметрии, вдоль которой совершают возвратно-поступательное движение детали механизма. Это позволяет существенно упростить кинематическую схему BB/TEL, отказаться от применения нагруженных шарнирных и рычажных звеньев, что, в свою очередь, делает возможным создание коммутационного аппарата с высоким

механическим ресурсом, не требующего обслуживания и регулировки в течение всего срока службы.

Приводы фаз располагаются внутри основания выключателя. Они механически соединены между собой посредством общего вала, который выполняет следующие функции:

  • обеспечивает синхронизацию фаз, предохраняя от неполнофазных режимов работы;
  • приводит в действие вспомогательные контакты выключателя;
  • обеспечивает механическую блокировку работы РУ, в котором установлен BB/TEL;
  • управляет визуальными индикаторами положения BB/TEL.

На рис. 4.1, 4.2 представлен пример конструкции выключателя с номинальным током 1000 А. Конструкция выключателя с номинальным током 1600 А аналогична, но имеет отличия в части устройства элементов главной токоведущей цепи с целью обеспечения большей пропускной способности.

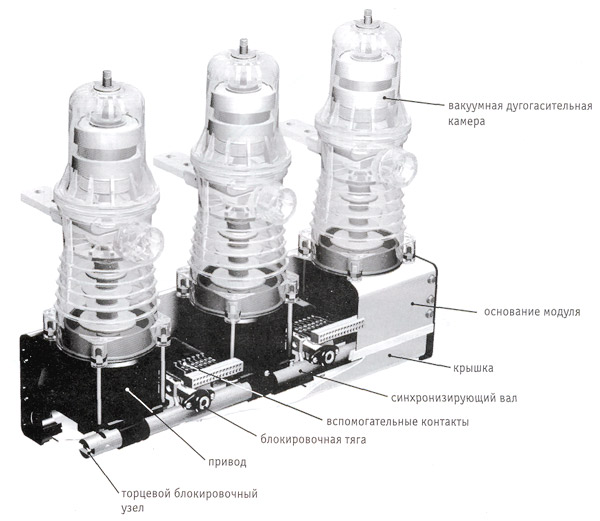

вакуумный выключатель

Рисунок 4.1

Электромагнитный привод с магнитной защёлкой

Электромагнитный привод может находиться в двух устойчивых положениях – ОТКЛЮЧЕНО и ВКЛЮЧЕНО. Фиксация якоря в этих положениях производится без применения механических защёлок, и обеспечивается:

  • силой упругости отключающей пружины в положении ОТКЛЮЧЕНО;
  • силой, создаваемой остаточным магнитным потоком кольцевого постоянного магнита, в положении ВКЛЮЧЕНО.

Операция включения и отключения производится путём подачи управляющих импульсов напряжения разной полярности на однообмоточную катушку электромагнитного привода.

Вакуумные дугогасительные камеры

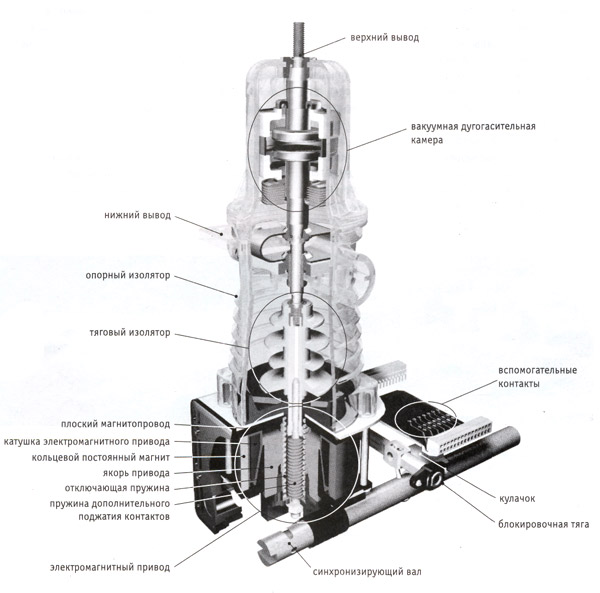

выключатель в разрезе

Рисунок 4.2

В момент размыкания контактов в вакуумном промежутке коммутируемый ток инициирует возникновение электрического разряда, называемого «вакуумная дуга». Существование «вакуумной дуги» поддерживается за счёт металла, испаряющегося с поверхности контактов в вакуумный промежуток. Плазма, образованная ионизированными парами металла, является проводником тока и поддерживает его протекание между контактами до момента перехода через ноль. В этот момент дуга гаснет, а оставшиеся пары металла мгновенно (за 7-10 микросекунд) конденсируются на поверхности контактов и других деталей дугогасительной камеры, восстанавливая электропрочность вакуумного промежутка. В это же время на разведенных контактах восстанавливается приложенное к ним напряжение. Если при восстановлении напряжения на поверхности контакта (как правило, анода) остаются перегретые участки, они могут служить источником эмиссии заряженных частиц, вызывающих пробой вакуумного промежутка, с последующим протеканием тока через него. Для избежания подобных отказов необходимо управлять вакуумной дугой, равномерно распределяя тепловой поток по всей поверхности контактов. Наиболее эффективным способом управления дугой является наложение на неё продольного (сонаправленного с направлением тока) магнитного поля, которое индуцируется самим током. Данный способ применён в вакуумных дугогасительных камерах, которые разработаны и производятся предприятием «Таврида Электрик». Эта конструкция имеет явные преимущества:

  • высокая отключающая способность;
  • минимальные габариты и вес;
  • малая величина тока среза (4-5 ампер), ограничивающая коммутационные перенапряжения до безопасных величин;
  • продольное магнитное поле минимизирует коммутационный износ контактов (эрозию) и обеспечивает значительный коммутационный ресурс.
Блок управления выключателем

Для управления (включения и отключения) выключателями, а также для сопряжения с существующими цепями релейной защиты и управления предназначены блоки управления BU/TEL различных типов.

При выполнении операций ВКЛ/ОТКЛ на катушки электромагнитных приводов выключателя разряжаются предварительно заряженные конденсаторы блоков управления. Таким образом обеспечивается строгое дозирование электрической энергии, что позволяет снизить совокупное разрушительное воздействие на контактную систему ВДК электроэрозионных, тепловых и механических факторов, что в свою очередь способствует повышению коммутационного и механического ресурса всего вакуумного выключателя.

Применяются следующие типы блоков управления предприятия «Таврида Электрик»:

  • BU/TEL-220-05A (ИТЕА468332.021РЭ) с блоком питания ВР/TEL-220-02A (ИТЕА436535.007РЭ)№
  • БУ/TEL-220-10 (ИТЕА468332.017РЭ);
  • БУ/TEL-100/220-12-01; (БУ/TEL-12/64-12-01); (АРТА468332.001РЭ);
  • БУ/TEL-100/220-12-02; (БУ/TEL-12/64-12-02); (АРТА468332.001РЭ);
  • БУ/TEL-100/220-12-03; (БУ/TEL-12/64-12-03); (АРТА468332.001РЭ).

Блок управления BU/TEL-220-05A используется только в комплекте с блоком питания BP/TEL-220-02A. Остальные типы блоков управления имеют встроенные блоки питания.

Выбор типа блока управления зависит от рода оперативного напряжения (постоянное, переменное, выпрямленное), его источников, функционального назначения ячейки, объёма РЗиА, типа используемой аппаратуры и др. параметров.
