ИНСТРУКЦИЯ

по эксплуатации выключателя С-35

СОДЕРЖАНИЕ

1. ВВЕДЕНИЕ.

2. ОБЩИЕ УКАЗАНИЯ. КРИТЕРИИ И ПРЕДЕЛЫ БЕЗОПАСНОГО

СОСТОЯНИЯ.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ВЫКЛЮЧАТЕЛЯ.

4. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ВЫКЛЮЧАТЕЛЯ.

5. УСТРОЙСТВО И НАЗНАЧЕНИЕ ОСНОВНЫХ ЧАСТЕЙ.

6. ПОДГОТОВКА ВЫКЛЮЧАТЕЛЯ К ВВОДУ В РАБОТУ.

7. ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ,

НАДЗОР ЗА ВЫКЛЮЧАТЕЛЕМ ВО ВРЕМЯ РАБОТЫ.

8. ВЫВОД ВЫКЛЮЧАТЕЛЯ ИЗ РАБОТЫ, ДОПУСК К РЕМОНТУ

И ИСПЫТАНИЯМ.

9. МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ВЫКЛЮЧАТЕЛЯ.

Знание настоящей инструкции обязательно для:

Начальника, мастера группы подстанций.

Оперативного и оперативно - ремонтного персонала.

Ремонтного персонала группы подстанций и ЦРЭП.

Инструкция составлена на основании действующих " Правил технической эксплуатации электрических станций и сетей ", " Правил устройства электроустановок ", " Инструкции по эксплуатации и ремонту выключателей типа C-35 " завода изготовителя.

2. ОБЩИЕ УКАЗАНИЯ. КРИТЕРИИ И ПРЕДЕЛЫ БЕЗОПАСНОГО СОСТОЯНИЯ.

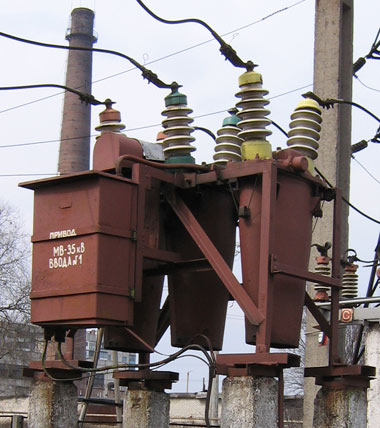

выключатель C-35

2.1 Выключатели типа C-35 относятся к многообъемным масляным выключателям - баковым. Выключатели этого типа выпускались с номинальным током 630А и током отключения 10 кА.

2.2 Выключатели предназначены для коммутации высоковольтных цепей

трехфазного переменного тока в номинальном режиме работы электроустановки,

а также для их автоматического отключения при коротких замыканиях и перегрузках, возникающих при аварийных режимах.

2.3 Выключатели предназначены для работы в окружающей среде невзрыво и непожароопасной, не содержащей агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и не насыщенной токопроводящей пылью и водяными парами в концентрациях, препятствующих нормальной работе выключателя.

2.4 Рабочее положение выключателя в пространстве - вертикальное.

2.5 Выключатели могут сочленяться с приводами ШПЭ -12 или ПП -67

2.6 Коммутационный ресурс - 4 отключенных коротких замыкания.

2.7 Механический ресурс - 50 циклов.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ВЫКЛЮЧАТЕЛЯ.

Характеристики выключателя

С-35

630 А

Вес выключателя с маслом и приводом, кг 1250
Вес масла, кг 400
Скорость движения траверсы, м/сек
включение - с приводом ШПЭ-12 2,8 - 3,4
- с приводом ПП-67 1,0 - 2,0
отключения - максимальная 1,0 - 1,4
Ход в контактах, мм 10+-1
Ход камеры с учетом хода в буфере, мм 235 +2,-10
Предельный ток отключения, кА 10
Переходное сопротивление токоведущего

контура, мкОм, не более

310

4. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ВЫКЛЮЧАТЕЛЯ.

4.1 Выключатель С-35 относится к жидкостным трехполюсным высоковольтным выключателям с большим объёмом дугогасящей жидкости - трансформаторного масла.

4.2 Выключатель является быстродействующим выключателем бакового типа, снабженным дугогасительными устройствами в виде камер масляного дутья.

4.3 Принцип работы выключателя C-35 основан на гашении электрической дуги потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры дуги. Этот поток получает определенное направление в камере масляного дутья, находящейся в зоне горения дуги.

4.4 Управление выключателем должно осуществляться дистанционно.

Операция включения выключателя осуществляется за счет энергии магнитного поля в электромагнитном приводе. Отключение выключателя осуществляется за счёт энергии, запасённой отключающими пружинами во время операции включения.

5. УСТРОЙСТВО И НАЗНАЧЕНИЕ ОСНОВНЫХ ЧАСТЕЙ.

5.1 Каждая фаза выключателя C-35 помещена в отдельный бак. Все три фазы смонтированы на общем металлическом каркасе 6, механически связаны между собой и управляются электромагнитным приводом, помещенным в шкаф (см. фото Общий вид выключателя)

5.2 Каждая фаза выключателя снабжена литой крышкой, являющейся основной частью к которой крепятся остальные детали. Крышки

отдельных фаз жёстко соединены между собой посредством промежуточных муфт.

5.3 На крышке смонтированы вводы с неподвижным контактом, приводные механизмы , встроенные трансформаторы тока,

направляющие устройства подвижных контактов.

К крышке первой от привода фазы выключателя прикреплена также угловая коробка, предназначенная для передачи движения от привода к механизмам отдельных фаз. На ней же расположен указатель положения с надписями

" ВКЛЮЧЕНО", "ОТКЛЮЧЕНО".

5.4 Баки выключателя имеют овально-конусную форму и крепятся к крышке болтами. Каждый бак снабжен указателем уровня масла, краном для слива масла и устройством для подогрева масла при низких температурах. Внутренняя поверхность бака имеет изоляцию из фанеры 60 толщиной 4 мм.

Опускание и подъём баков осуществляется с помощью общей лебедки, установленной на каркасе, троса и системы блоков.

5.5 Выключатель снабжен двумя газоотводами в виде газовых труб, прикреплённых к межфазовым соединительным муфтам. Для предотвращения попадания пыли и влаги внутрь выключателя свободные концы газоотводных труб закрыты подпружиненными клапанами.

5.6 Каждая фаза выключателя снабжена двумя вводами. Ввод представляет собой конденсаторный мастиконаполненный проходной изолятор с медным токоведущим стержнем, имеющим на концах резьбу. На токоведущий стержень намотана конденсаторная бакелитовая втулка. Верхняя часть втулки закрыта фарфоровой покрышкой, имеющей развитую поверхность в виде рёбер.

Покрышка заармирована во фланец из немагнитного чугуна, укреплённый на средней части ввода. Полость между конденсаторной бакелитовой втулкой и фарфоровой покрышкой заполнена битумной заливочной мастикой, предохраняющей втулку от увлажнения. Торец покрышки закрыт чугунной крышкой. Уплотнение между крышкой и фарфором достигается применением резиновых шайб, устанавливаемых на лаке. Крышка закрепляется гайкой, навинчивающейся на выступающий конец токоведущего стержня, на который также навинчивается и контрогаится двумя гайками медный наконечник для подсоединения ошиновки. К наконечнику припаян тонкостенный стальной колпак, являющийся дополнительной защитой ввода от проникновения влаги.

Нижняя часть ввода не имеет фарфоровой покрышки и частично погружена в масло.

Выступающий нижний конец токоведущего стержня предназначен для крепления неподвижного контакта.

5.7 Для передачи движения от привода к дугогасительной камере каждая фаза выключателя C-35 снабжена приводным механизмом. Приводной механизм каждой фазы представляет собой систему рычагов, образующих, так называемое, прямило и собран в стальном корпусе, помещенном под крышкой каждой фазы.

5.8 Ведущий рычаг механизма шарнирно связан с горизонтальными тягами, соединяющими механизмы отдельных фаз между собой и получающими движение от привода. Серьга с ведущим рычагом образует систему звеньев с " мертвой точкой ". Прямило, насаженное на вал , имеет на одном конце шарнирную связь с серьгой, а на другом конце - с коромыслом , к которому в точке подвешивается изолирующая штанга, несущая траверзу с дугогасительной камерой.

К нижней части корпуса механизма крепится направляющая труба, через которую проходит изолирующая штанга.

Приводной механизм каждой фазы снабжён отключающей пружиной, служащей для ускорения процесса отключения.

ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО И КОНТАКТЫ.

5.9. Дугогасительное устройство выключателя C-35 выполнено в виде поперечно-щелевой камеры масляного дутья. Камера состоит из следующих

основных частей:

- держателя, посредством которого осуществляется крепление камеры к изолирующей штанге;

- корпуса, способного выдержать большое давление, корпус имеет полость для создания упругой газовой подушки при операции отключения и выполнен у выключателей на 630 А из латуни или бронзы;

- перемычка, торцевого типа, укреплена в корпусе; перемычка может перемещаться в вертикальном направлении и находится под действием спиральной пружины, стремящейся отжать ее вверх.

- комплекта изолирующих пластин, образующих две горизонтальные щели

пластины прикреплены к корпусу с помощью стальных изолированных болтов; боковые отверстия в месте входа контактного стержня имеет изолирующие горловины;

5.10. Неподвижные контакты представляют собой сплошные медные стержни (свечи), имеющие сменные наконечники. Контактные стержни ввинчены в колодку, закреплённые на вводе.

Траверзы подвешиваются к приводному механизму с помощью изолирующих штанг. Для центрирования штанг и предотвращения произвольного

качания их при движении установлены бакелитовые направляющие трубы.

Направляющие трубы имеют пружинно-масляные буфера для поглощения энергии подвижных контактов и других подвижных частей выключателя в конце

хода отключения.

5.11. Принцип действия дугогасительной камеры заключается в следующем : при размыкании контактов в камере между ними возникает электрическая дуга. Под действием высокой температуры масло, находящееся в зоне действия дуги, разлагается и в корпусе камеры создаётся давление. При движении

контактного стержня вниз открываются щели, через которые интенсивно выталкиваются масло и газы. Газомасляная смесь охлаждает растягивающуюся дугу, деионизирует и гасит её. После погасания дуги газы, оставшиеся в камере, удаляются через отверстие в камере, после чего камера вновь заполняется маслом.

Встроенные трансформаторы тока.

5.12. Выключатель C-35 комплектуется встроенными трансформаторами тока, выполненными в виде кольцевого сердечника из трансформаторной стали с вторичной обмоткой. Токоведущий стержень ввода служит первичной обмоткой трансформатора тока. Трансформаторы тока надеты на вводы и крепятся к крышке каждой фазы выключателя с помощью металлических фланцев и шпилек.

Для получения различных коэффициентов трансформации вторичные обмотки трансформаторов тока имеют ответвления. Концы обмоток и ответвлений

выводятся к зажимам, находящимся непосредственно у трансформаторов тока,

а отсюда с помощью проводки соединяются с зажимами, расположенными в шкафу привода выключателя.

Устройство для подогрева масла.

5.13. Для обеспечения нормальной работы выключателя в местностях, где температура окружающей среды может снижаться до минус 25 градусов С, он должен быть укомплектован устройством для подогрева масла. Под дном бака каждой фазы выключателя устанавливается по 2 нагревательных элемента.

Элементы могут питаться от сети 220 В при последовательном соединении и 110 В при параллельном. Мощность, необходимая для подогрева масла в выключателе на три бака, составляет 3600 Вт. Устройство подогрева должно включаться в работу при снижении температуры окружающего воздуха до минус 20 градусов С и отключаться при минус 15 градусов С.

6. Подготовка выключателя к вводу в работу.

6.1. После окончания монтажа или ремонта необходимо произвести тщательный осмотр выключателя и привода:

- проверить правильность и надёжность подсоединения рамы выключателя к заземляющему контуру;

- проверить надёжность контактов на ошиновке и наличие термоиндикаторов;

- очистить от пыли поверхность выключателя, протереть мягкой чистой ветошью изоляционные детали;

- проверить наличие смазки на трущихся деталях выключателя и привода;

- проверить наличие масла и его уровень во всех баках выключателя;

- проверить исправность и правильность действия блокировочных устройств;

- проверить наличие надписей диспетчерских наименований и соответствие их требованиям инструкции;

- проверить наличие записей в ремонтной и технической документации, в журналах " Готовности оборудования после профиспытаний " и " Указаний оперативному персоналу по готовности устройств РЗА ";

6.2. Вывести бригаду с рабочего места, закрыть наряд-допуск и сдать оборудование диспетчеру;

7. Эксплуатация выключателя.

7.1. Персонал, обслуживающий выключатели, должен знать устройство и принцип действия аппарата, знать и выполнять требования настоящей инструкции;

7.2. Все сведения о неисправностях, обнаруженных во время работы выключателя, необходимо записывать в " Журнал дефектов и неполадок с оборудованием" и сообщать начальнику группы подстанций, а сведения об отключенных коротких замыканиях записываются в "Журнал автоматических отключений ";

7.3. Во время эксплуатации обслуживающий персонал обязан:

- следить за тем, чтобы ток нагрузки не превышал величин указанных в таблице раздела 3;

- осматривать выключатель в сроки определённые ПТЭ, внеочередные осмотры производятся после отключения коротких замыканий;

- после отключения 4 коротких замыканий выключатель должен быть выведен во внеочередной ремонт;

- при наружном осмотре проверять:

- уровень масла в баках и отсутствие течи масла;

- состояние изоляторов: чистота поверхности и отсутствие видимых дефектов, трещин, подтёков заливочной мастики;

- отсутствие следов выброса масла из газооотводов;

- отсутствие тресков и шумов внутри бака, короны и разрядов на вводах;

- отсутствие нагрева контактных соединений;

- отсутствие оплавлений на ошиновке, колпаках и фланцах вводов и на крышке выключателя;

- состояние механических креплений выключателя и привода;

- соответствие указателей положения масляного выключателя действительному

его состоянию;

- состояние проводки вторичной коммутации и клемных рядов;

- состояние шинки заземления;

7.4 Механические характеристики в процессе эксплуатации должны

соответствовать нормам приведённым в таблице раздела 3.

7.5 Текущий ремонт должен производиться ежегодно.

При текущем ремонте необходимо выполнять следующие работы:

- проверку состояния и подтяжку болтовых соединений, в том числе и контактных;

- проверку работы кинематики приводного механизма и привода;

- проверку состояния газоотводов

- очистку и смазку привода незамерзающей смазкой (например, ГОИ-54);

- проверку целостности и очистку изоляторов, указателей уровня масла и

регулировку уровня масла в баках;

- подтяжку или замену уплотняющих прокладок;

- проверку исправности устройства для подогрева масла

- оформление ремонтной и технической документации;

7.6 Средний ремонт производится через 3 - 4 года после капитального.

При этом выполняется комплекс работ в объёме текущего ремонта и дополнительно замеряется переходное сопротивление и скорости включения и отключения . В случае, если эти параметры окажутся больше нормы, выключатель выводится во внеочередной капитальный ремонт.

7.7 Капитальный ремонт производится с периодичностью 1 раз в 6 - 8

лет. Объём капитального ремонта состоит из следующих основных операций :

- слив масла, опускание баков, ремонт и очистка баков и арматуры;

- ремонт дугогасительных камер, изолирующих штанг и подвижных контактов

- осмотр вводов, проверка герметичности уплотнений и состояния заливочной мастики;

- ремонт, проверка и регулировка приводного механизма и привода;

- ремонт встроенных трансформаторов тока и цепей вторичной коммутации;

- регулировка контактов выключателя;

- подъём баков, заливка их маслом, ремонт прочих деталей и покраска

выключателя;

- профилактические испытания и приёмка выключателя из ремонта;

- оформление ремонтной и технической документации;

8. Вывод выключателя из работы, допуск к ремонту и испытаниям.

8.1 Вывод выключателя в плановый ремонт производится по заявке,

подаваемой в установленные сроки . Вывод в аварийный ремонт - по аварийной заявке, подаваемой немедленно после обнаружения аварийного состояния .

8.2 Ремонт выключателя на месте установки производится по наряду -

-допуску после допуска бригады на подготовленное в соответствии ПТБ рабочее место.

8.3 У руководителя работ на рабочем месте должна находиться утверждённая технологическая карта ремонта или проект организации работ.

8.4 В состав бригады по ремонту может быть включён персонал лаборатории изоляции для проведения высоковольтных испытаний.

9. Меры безопасности при эксплуатации выключателя.

9.1 При осмотре выключателя запрещается проникать за сетчатые или барьерные ограждения (в ЗРУ) и приближаться к токоведущим частям на расстояние менее допустимого.

9.2 Если при осмотре выключателя обнаружено отсутствие масла в масломерном стекле хотя бы одной фазы или течь масла, угрожающая недопустимым снижением уровня масла, то об этом должно быть немедленно сообщено диспетчеру и начальнику группы подстанций (подстанции), а со схемы управления выключателя снят оперативный ток для предотвращения его автоматического или дистанционного отключения и повреждения. После этого должны быть приняты экстренные меры по выводу его из работы.
