Электродвигательные приводы для разъединителей изготовляются на номинальные напряжения 220 и 380 В переменного тока. При этом номинальные напряжения электродвигателя и цепи управления могут отличаться друг от друга как численно, так и по роду тока. Работа этих приводов должна обеспечиваться при изменении напряжения на их зажимах во время операции в пределах от 85 до 110 % номинального напряжения.

Приводы ПДИ-1У1 и ПД-1ХЛ1 (рис. 1) применяются для дистанционного управления разъединителем наружной установки на 110—750 кВ. Все элементы этих приводов расположены внутри металлического шкафа.

Привод разъединителя ПДН-1У1

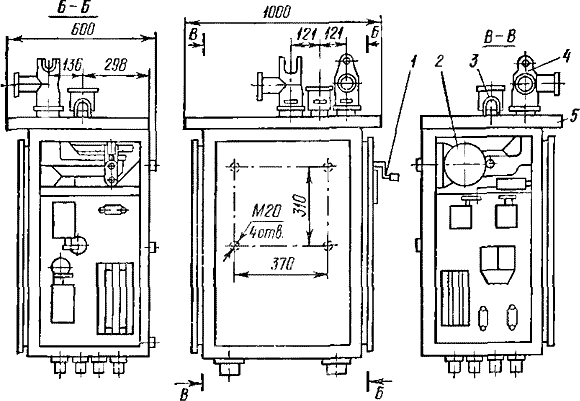

Рис. 1. Привод электродвигательный типа ПДН-1У1 1 — рукоятка ручного оперирования валом главных ножей; 2 — электродвигатель с редуктором; 3 — муфта выходного вала главных ножей; 4 — муфта выходного вала заземляющих ножей; 6 — шкаф

электрическая схема привода ПДН-1У1

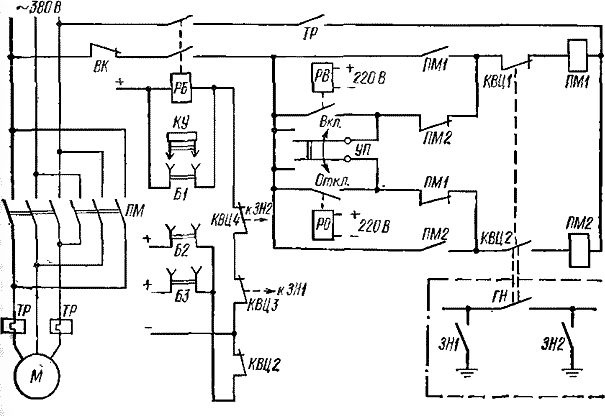

Рис. 2. Принципиальная электрическая схема привода ПДН-1У1

Привод разъединителя ПД-2У1

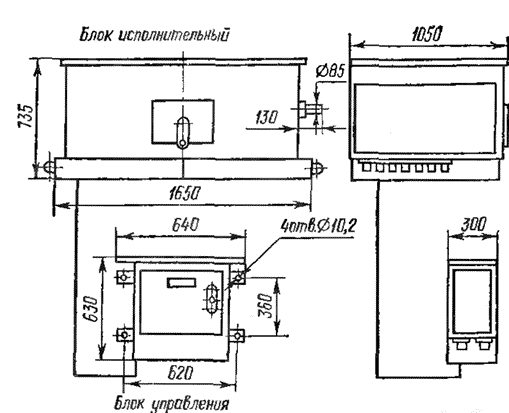

Рис. 3. Привод электродвигательный типа ПД-2У1

Основными элементами привода являются: электродвигатель, редуктор и механизм переключения контактов вспомогательных цепей. Привод обеспечивает реверсивный поворот выходного вала на 90, 180 и 270° и ручное оперирование с помощью рукоятки, блокируемой электроблок-замком. Привод может иметь до двух валов для оперирования заземляющими ножами разъединителя, при этом предусматривается встроенная механическая блокировка. Валы заземляющих ножей имеют также замки электроблокировки.

Принципиальная электрическая схема привода представлена на рис. 2 и включает в себя помимо упомянутых элементов реверсивный сдвоенный магнитный пускатель ЛУИ со встроенным тепловым реле TP, блокировочное реле РВ, универсальный переключатель (ключ управления) У/7, реле дистанционного включения РВ и отключения РО и контакты вспомогательных цепей, связанные с валами главных и заземляющих ножей. Питание блок-замков на валах заземляющих ножей осуществляется таким образом, что параллельно с механической блокировкой главных и заземляющих ножей обеспечивается также их электрическая блокировка. В приводе предусмотрено подогревающее устройство. Момент, развиваемый приводом, составляет 780 Н - м, масса 265 кг.

Привод ПД-2У1 (рис. 3) применяется для управления подвесными разъединителями, имеющими тросовую систему управления. Привод обеспечивает выбирание троса путем наматывания его на барабан при отключении и отдает трос с барабана при обратном ходе на включение.

Привод состоит из исполнительного блока, устанавливаемого возле стойки портала, и блока управления, соединенных кабелем.

Основными узлами исполнительного блока являются трехфазный асинхронный электродвигатель мощностью 4 кВт, колодочный тормоз типа ТКГ-200, червячный редуктор типа 4-100, цилиндрический редуктор типа РЦД-400, командоаппарат типа КА-4188-4, клеммные сборки. Все элементы исполнительного блока закреплены на раме и закрыты кожухом со съемной крышкой на передней стенке устанавливается рукоятка и предусмотрен блок-замок ручного оперирования.

Блок управления выполнен в виде шкафа, в котором размещена аппаратура управления электродвигателем и его защиты, электрической блокировки и сигнализации.

Привод ПД-2У1 рассчитан на грузоподъемность 24 500 Н и максимальный момент на валу 8000 Н-м. Частота вращения выходного вала от 5,25 до 16 об/мин. Масса привода 880 кг.

Электрическая схема привода сходна со схемой привода ПДН-1У1 и предусматривает подключение электродвигателя гидротолкателя тормоза параллельно главному двигателю.

Исполнительный блок электродвигательного привода ПД-3У1

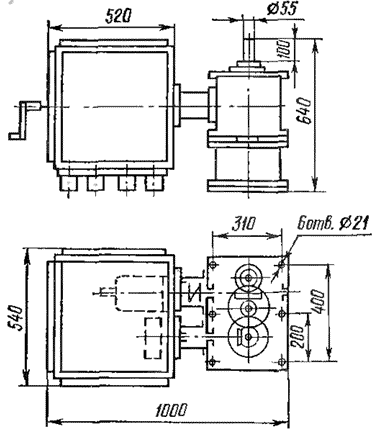

Рис. 4. Исполнительный блок электродвигательного привода ПД-3У1

Привод ПД-ЗУ1 применяется для управления телескопическим разъединителем РТЗ-1150/4000У1. Привод имеет вертикальный вал, обеспечивающий несколько оборотов за одну операцию, и состоит из исполнительного блока (рис. 4), рассчитанного на потолочное крепление к кронштейну рамы разъединителя, и блока управления, соединяемого с исполнительным блоком посредством кабеля.

Исполнительный блок имеет 4 варианта по передаточному отношению и обеспечивает максимальный допустимый момент на валу 1080, 1570, 1960 и 2450 Н-м. Угол поворота выходного вала регулируется в пределах от 0,6 до 10,5 оборота. Предусмотрено ручное оперирование.

Блок управления заимствован от привода ПД-2У1. Электрическая схема привода аналогична схеме ПДН-1У1. Масса привода 350 кг.

Привод электродвигательный ПДВ-1У3

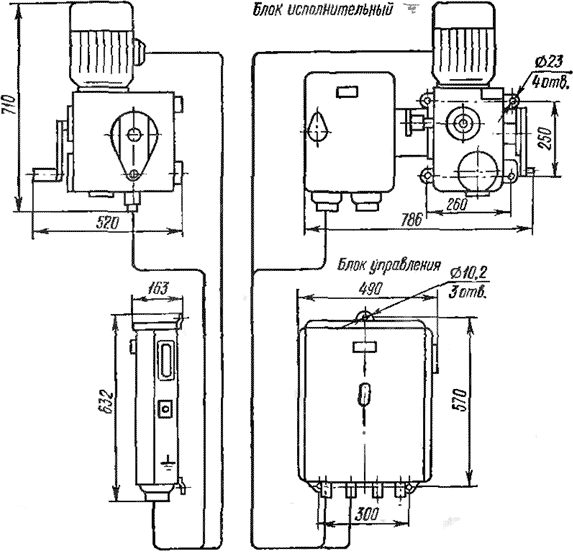

Рис. 5. Привод электродвигательный типа ПДВ-1У3

Привод ПДВ-1У3 (рис. 5) применяется для дистанционного управления разъединителями внутренней установки. Он тоже состоит из двух блоков: исполнительного и блока управления. Привод предусматривает возможность ручного оперирования. Поворот выходного вала привода составляет 180°. Максимальный момент на валу 1220 Н-м. Время одной операции 20 с, Масса привода 138 кг.
