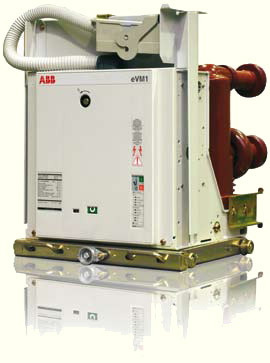

eVM1/P – выкатной для щитов UniGear типа ZS1 и модулей PowerCube вакуумный выключатель

Производитель: ABB
Номинальное напряжение, Un: 10 кВ
Наибольшее рабочее напряжение Ur 12 кВ
Номинальное напряжение изоляции Us 12 кВ
Номинальный ток, А: 1200
Номинальный ток отключения, кА: 31,5
Ток термической стойкости, кА (с): 31,5 (3)
Напряжение удерживания при 50 Гц (1 мин) (кВ) 28
Напряжение стойкости к импульсу (кВ) 75
Пик тока включения (кА) 80
Последовательность операций O-O,3c - BO- 3 мин - BO
Длительность: размыкания/замыкания [мс] 33 / 50
Циклы механических операций:
Механизм 100.000
Вакуумные прерыватели 30.000
Циклы коммутаций при номинальном токе 30.000
Энергопотребление: В состоянии бездействия (Вт) / после цикла автоматического замыкания (Вт) <15 / <110
Рабочая температура [°C] - 5 ... + 40
Защитные системы по норме IEC 60255-3 и IEC 60255-8

Вакуумный выключатель eVM1/P 12.12.32 (выкатной вариант этой серии, для щитов UniGear типа ZS1 и модулей PowerCube) создан компанией АББ на базе испытанной технологии выключателей серии VM1 с электромагнитным приводом. Вакуумные выключатели eVM1 предназначены для установки в щиты распредустройств с воздушной изоляцией. Непосредственно в конструкцию вмонированы датчики тока с передачей сигнала по контрольному кабелю на встроенное электронное устройство управления, которое позволяет наблюдать за всеми функциями выключателя и состоянием всей ячейки. При этом значительно сокращается необходимость в электропроводке и связующих звеньях. Настройка параметров релейной защиты, телемеханики и т.д. проводится с помощью программного обеспечения. Полная совместимость с выключателями серии VD4 и VM1.

Габаритные размеры

В [мм]

624,5

Д [мм]

531

Г [мм]

662

I [мм]

150
