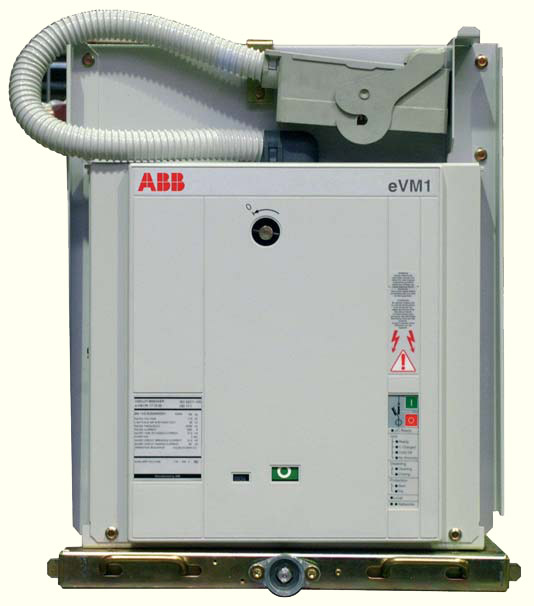

eVM1/P – вакуумный выключатель

Производитель: ABB
Номинальное напряжение, Un: 15 кВ
Наибольшее рабочее напряжение Ur 17,5 кВ
Номинальное напряжение изоляции Us 17,5 кВ
Номинальный ток, А: 630
Номинальный ток отключения, кА: 20
Ток термической стойкости, кА (с): 20 (3)
Напряжение удерживания при 50 Гц (1 мин) (кВ) 38
Напряжение стойкости к импульсу (кВ) 95
Пик тока включения (кА) 50
Последовательность операций O-O,3c - BO- 3 мин - BO
Длительность: размыкания/замыкания [мс] 33 / 50
Циклы механических операций:
Механизм 100.000
Вакуумные прерыватели 30.000
Циклы коммутаций при номинальном токе 30.000
Энергопотребление: В состоянии бездействия (Вт) / после цикла автоматического замыкания (Вт) <15 / <110

Вакуумный выключатель eVM1/P 17.06.20 (выкатной вариант этой серии, для щитов UniGear типа ZS1 и модулей PowerCube) создан компанией АББ на базе испытанной технологии выключателей серии VM1 с электромагнитным приводом. Непосредственно в конструкцию вмонированы датчики тока с передачей сигнала по контрольному кабелю на встроенное электронное устройство управления, которое позволяет наблюдать за всеми функциями выключателя и состоянием всей ячейки. При этом значительно сокращается необходимость в электропроводке и связующих звеньях. Настройка параметров релейной защиты, телемеханики и т.д. проводится с помощью программного обеспечения. Не нуждается в обслуживании. Возможность применения в системах любого типа.

Условия эксплуатации выключателя

Температура окружающей среды

Максимальная

+ 40 °C

Средняя максимальная за 24 часа

+ 35 °C

Минимальная (согласно классу - 5), приборы для внутреннего использования - 5 °C
Влажность
Среднее значение относительной влажности, измеренной в течение периода, превышающего 24 часа, не должно превышать 95%.
Среднее значение давления водяного пара, без конденсата, измеренное в течение периода, превышающего 24 часа, не должно превышать 2,2 кПа.
Среднее значение относительной влажности, измеренной в течение периода, превышающего 1 месяц, не должно превышать 90%.
Среднее значение давления водяного пара, измеренное в течение периода, превышающего 1 месяц, не должно превышать 1,8 кПа.
Высотность < 1000 м над уровнем моря

Габаритные размеры

В [мм]

624,5

Д [мм]

531

Г [мм]

662

I [мм]

150
