EXCOUNT-I

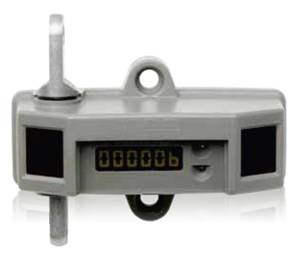

Счетчик импульсов перенапряжения EXCOUNT-I с миллиамперметром, который выпускает компания ABB. EXCOUNT-I представляет собой счетчик импульсов с базовой функцией измерения тока утечки. Он предоставляет несколько уникальных преимуществ, таких как взрывобезопасность и электронный дисплей, показания которого легко читаются при прямом солнечном свете. EXCOUNT-I специально спроектирован для применения со всеми типами ОПН без искрового промежутка и в различных условиях окружающей среды.

Как и все счетчики импульсов перенапряжений производства АББ, EXCOUNT-I не оказывает отрицательного воздействия на остающееся напряжение ОПН благодаря использованию одновитковой первичной обмотки. EXCOUNT-I выпускается в изолированном, влагозащищенном корпусе, пригодном для наружной установки и выдерживающем короткие замыкания ОПН. EXCOUNT-I спроектирован с учетом высочайшей степени защиты персонала и успешно прошел испытания на взрывобезопасность при токах вплоть до 65 кА.

EXCOUNT-I не требует какого-либо внешнего источника питания, так как имеет собственный внутренний источник, который представляет собой конденсатор большой емкости, заряжаемый солнечной батареей.

Используется электронный дисплей на холестерических жидких кристаллах. Это обеспечивает удобство считывания даже в прямых лучах солнечного света. Дисплей бистабильный, т. е. питание требуется только при обновлении информации.

Регистрация перенапряжений

EXCOUNT-I регистрирует импульс перенапряжения при каждом разряде тока свыше 10 А на ОПН. Общее количество импульсов непрерывно указывается на электронном дисплее.

Измерение тока утечки

Уникальная конструкция АББ позволяет измерять полный ток утечки ОПН без какой-либо опасности для персонала.

Процесс измерения активируется путем приведения в действие светочувствительного диода с помощью обычной лазерной указки. При этом счетчик EXCOUNT-I переводится в состояние измерения полного тока утечки в течение нескольких циклов и сразу после этого на дисплее высвечивается среднее значение тока в миллиамперах. После этого счетчик автоматически переходит в режим регистрации количества импульсов разрядного тока. Таким образом, измерение можно произвести с безопасного расстояния без прямого контакта с оборудованием.

Отсутствие необходимости в техобслуживании

Счетчик EXCOUNT-I не требует техобслуживания при наружной установке. Однако дисплей и панели солнечных батарей могут нуждаться в чистке перед проведением измерений при эксплуатации в условиях очень сильного загрязнения.

Технические характеристики EXCOUNT-I

Общие положения

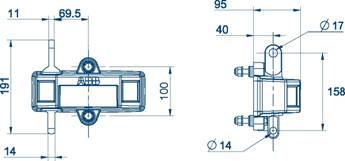

Габаритные размеры

Исполнения счетчика EXCOUNT-I

Счетчик импульсов EXCOUNT-I может поставляться с внешним соединением (дополнительный контакт) для подключения внешней сигнальной аппаратуры. Также имеются исполнения только с функцией счета импульсов перенапряжений.

Дополнительный импульсный контакт предназначен для использования только с сигнальным напряжением переменного тока.

Дополнительный контакт 1HSA440000-E и 1HSA440000-L
