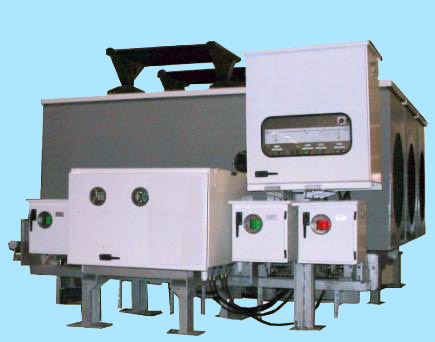

FKG1F элегазовый выключатель
Производитель: Alstom Grid
Номинальное напряжение, кВ: 27
Номинальный ток, А: 13 500
Номинальный ток отключения, кА: 120
FKG1F - генераторный выключатель, производства Альстом Грид, на токи (номинальный - ток отключения): 13 500-120 кА - 50 Гц 13 100-120 кА - 60 Гц. Генераторный выключатель для электростанций с энергоблоками от 250 до 450 МВТ, с полностью пружинным приводом для высокой надежности, максимальной энергетической устойчивости и невысокой требовательности к обслуживанию. Эта модель оборудована полной естественной системой охлаждения, обеспеченной внешним теплообменником, с применением естественных процессов конвекции для охлаждения SF6.
Тестирование и качествоПродукт находится в полном соответствии с IEEE/C37.013 и стандартами Международной электротехнической комиссии.
Имеет сертификаты Производственной Международной Организации по Стандартизации 9001 и Международной Организации по Стандартизации 14001.
Блокировка устройства
Настоящее электромеханическое устройство последовательного замыкания гарантирует надежную механическую и электрическую координацию для более высокой безопасности

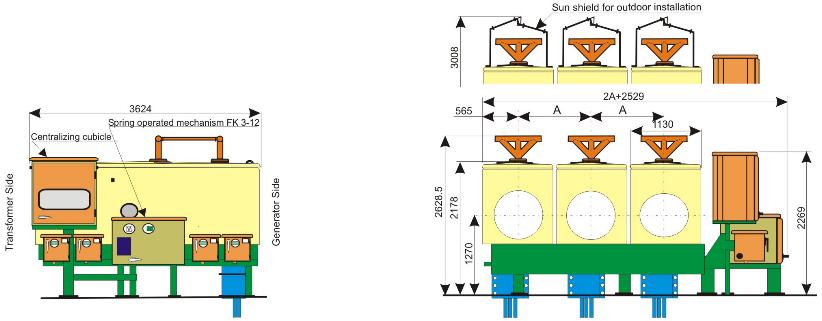

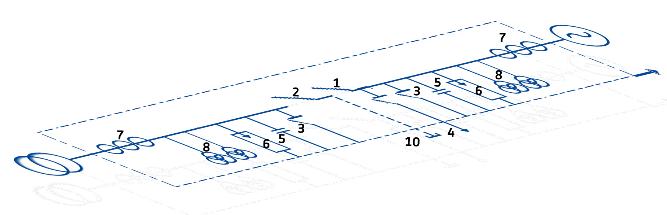

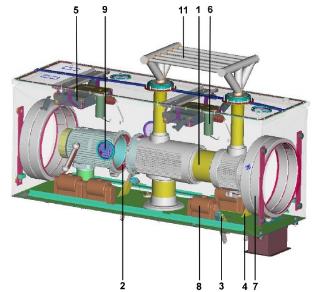

Составляющие выключателя
1 Камера выключателя
2 Разъединитель
3 Заземляющие ножи
4 Стартовый переключатель
5 Конденсаторы
6 Грозозащитные разрядники ZnO
7 Трансформаторы тока
8 Трансформаторы напряжения
9 Указатель положения выключателя
10 Шина ручного заземления
11 Устройство естественной конвекции
Выбор системы контроля CBWatch-2
Дополнительная контрольная проверка (автоматический диагноз) для технического обслуживания на реальном состоянии коммутационной аппаратуры
| Параметры выключателя | FKG1F | |||||||||
| Номинальное максимальное напряжение | кВ | 27 | ||||||||
| Ток отключения короткого замыкания | кА | до 120 | ||||||||
| Номинальный несимметричный ток отключения | кА | 60 | ||||||||
| Номинальное время отключения (l) | мс | 75 | ||||||||
| Номинальное время включения (2) | мс | 100 | ||||||||
| Изоляционный газ | SF6 | |||||||||
| Номинальное абсолютное давление при 20°C | Пред кПа | 950 | ||||||||
| Минимальное абсолютное давление при 20°C | PME кПа | 800 | ||||||||
| Установка | Внутренний / Наружный | |||||||||
| Тип охлаждения | Естественное | |||||||||
| Пределы температуры окружающего воздуха | °C | -20°C / + 40°C | ||||||||
| Верхняя допустимая температура шин / корпуса | °C | 90/70°C (IEC) | 105/80°C (ANSI) | |||||||
| Частота | Гц | 50 | 60 | 50 | 60 | |||||
| Максимальный номинальный ток (естественное охлаждение) Внутренний с атмосферным воздухом 40°C | A | 13 500 | 13 100 | 12 800 | 12 400 | |||||
| Наружный с атмосферным воздухом 40°C | A | 13 000 | 12 600 | 12 300 | 11 900 | |||||
| Междуфазное расстояние с 100-миллиметровым шагом | мм | 1 200 - 1 500 | ||||||||
| Степени защиты (корпус / полюса) | IP65/IP55 | |||||||||
| Тип контрольной проверки / Количество плотномеров на выключатель | Три фазы/1 | |||||||||
| Снятие показаний давления | Да | |||||||||
| FKG1F | Разъединитель SKG1 | Заземляющие ножи MKG1 | IKG1 Стартовый переключатель | |||||||
| Номинальный пиковый выдерживаемый ток | кА пик | 329 | 173 | |||||||
| Номинальный кратковременный выдерживаемый ток | кА | 120 | 120 | 120 | 63 | |||||
| Номинальная продолжительность короткого замыкания | с | 3 | 2 | 2 | 1 | |||||
| Номинальный уровень прочности изоляции (на уровне моря) Фаза к земле Номинальное выдерживаемое напряжение промышленной частоты |
кВ | 80 | 80 | 80 | 30 | |||||
| Номинальное выдерживаемое напряжение грозового импульса: волна l, 2/50мкс | кВ пиковое | 150 | 150 | 150 | 60 | |||||
| Через выводы Номинальное выдерживаемое напряжение промышленной частоты |
кВ | 80 | 90 | 80 | ||||||
| Номинальное выдерживаемое напряжение грозового импульса: волна i, 2/50 мкс | кВ пиковое | 150 | 165 | 150 | ||||||
Дополнительная информация: генераторные выключатели Альстом Грид.
