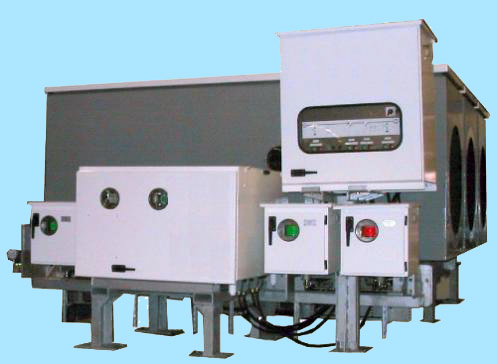

FKG1N с корпусом элегазовый выключатель
Производитель: Alstom Grid
Номинальное напряжение:
24 кВ
Номинальный ток, А:
10 800
Номинальный ток отключения, кА: 120
FKG1N - генераторный элегазовый выключатель с корпусом, производства Альстом Грид, на токи (номинальный - ток отключения - частота сети): 10 800-120 кА - 50 Гц 10 500-120 кА - 60 Гц. Генераторный выключатель для электростанций с энергоблоками от 150 до 300 МВТ с полностью пружинным приводом для высокой надежности, максимальной энергетической устойчивости и невысокой требовательности к обслуживанию. Эта модель также доступна без корпуса.
Продукт находится в полном соответствии с IEEE/C37.013 и стандартами Международной электротехнической комиссии.
Имеет сертификаты Производственной Международной Организации по Стандартизации 9001 и Международной Организации по Стандартизации 14001.
Блокировка устройства
Настоящее электромеханическое устройство последовательного замыкания гарантирует надежную механическую и электрическую координацию для более высокой безопасности

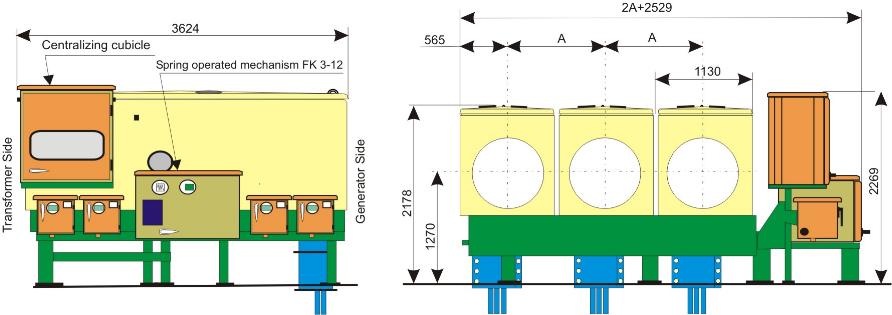

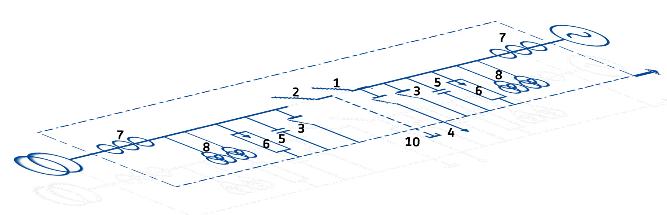

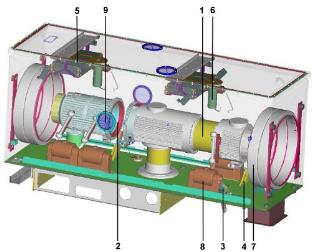

Составляющие выключателя
1 Камера выключателя
2 Разъединитель
3 Заземляющие ножи
4 Стартовый переключатель
5 Конденсаторы
6 Грозозащитные разрядники ZnO
7 Трансформаторы тока
8 Трансформаторы напряжения
9 Указатель положения выключателя
10 Шина ручного заземления
11 Устройство естественной конвекции

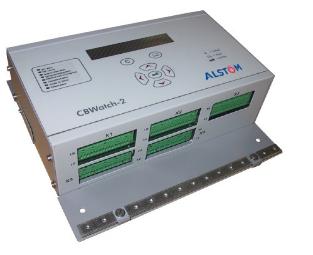

Выбор системы контроля CBWatch-2
Дополнительная контрольная проверка (автоматический диагноз) для технического обслуживания на реальном состоянии коммутационной аппаратуры
| Оценки | FKG1N | ||||
| Номинальное максимальное напряжение | кВ | 27 | |||
| Ток отключения короткого замыкания | кА | до 120 | |||
| Номинальный несимметричный ток отключения | кА | 60 | |||
| Номинальное время отключения (l) | мс | 75 | |||
| Номинальное время включения (2) | мс | 100 | |||
| Изоляционный газ | SF6 | ||||
| Номинальное абсолютное давление при 20°C | Пред кПа | 950 | |||
| Минимальное абсолютное давление при 20°C | PME кПа | 800 | |||
| Установка | Внутренний / Наружный | ||||
| Тип охлаждения | Естественное | ||||
| Пределы температуры окружающего воздуха | °C | -20°C / + 40°C | |||
| Верхняя допустимая температура шин / корпуса | °C | 90/70°C (IEC) | 105/80°C (ANSI) | ||
| Частота | Гц | 50 | 60 | 50 | 60 |
| Максимальный номинальный ток (естественное охлаждение) Внутренний с атмосферным воздухом 40°C | A | 10 800 | 10 500 | 10 000 | 9 700 |
| Наружный с атмосферным воздухом 40°C | A | 10 400 | 10 100 | 9 600 | 9 350 |
| Междуфазное расстояние с 100-миллиметровым шагом | мм | 1 200 - 1 500 | |||
| Степени защиты (корпус / полюса) | IP65/IP55 | ||||
| Тип контрольной проверки / Количество плотномеров на выключатель | Три фазы/1 | ||||
| Снятие показаний давления | Да | ||||
| FKG1N | Разъединитель SKG1 | Заземляющие ножи MKG1 | IKG1 Стартовый переключатель | ||
| Номинальный пиковый выдерживаемый ток | кА пик | 329 | 173 | ||
| Номинальный кратковременный выдерживаемый ток | кА | 120 | 120 | 120 | 63 |
| Номинальная продолжительность короткого замыкания | с | 3 | 2 | 2 | 1 |
| Номинальный уровень прочности изоляции (на уровне моря) Фаза к земле Номинальное выдерживаемое напряжение промышленной частоты |
кВ | 80 | 80 | 80 | 30 |
| Номинальное выдерживаемое напряжение грозового импульса: волна i, 2/50мкс | кВ пиковое | 150 | 150 | 150 | 60 |
| Через выводы Номинальное выдерживаемое напряжение промышленной частоты |
кВ | 80 | 90 | 60 | |
| Номинальное выдерживаемое напряжение грозового импульса: волна l, 2/50мкс | кВ пиковое | 150 | 165 | 125 | |
Дополнительная информация: генераторные выключатели Альстом Грид.
