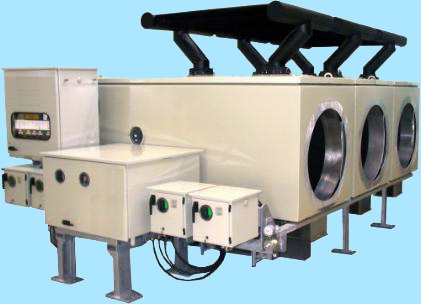

FKG1X элегазовый выключатель
Производитель: Alstom Grid
Номинальное напряжение, кВ: 30
Номинальный ток, А: 16 450, 17 000
Номинальный ток отключения, кА: 140, 160
FKG1X - генераторный элегазовый выключатель, производства Альстом Грид на токи 17 000-160 кА - 50 Гц, 16 450-140 кА - 60 Гц
Генераторный выключатель для электростанций от 300 до 600 МВТ с высоконадежным пружинным приводом, максимальной энергетической устойчивости и с минимальной потребностью в эксплуатации. Эта модель оборудована полной естественной системой охлаждения, обеспеченной внешним теплообменником, используя естественные процессы конвекции для охлаждения элегаза.
Продукт находится в полном соответствии с IEEE/C37.013 и стандартами Международной электротехнической комиссии.
Имеет сертификаты Производственной Международной Организации по Стандартизации 9001 и Международной Организации по Стандартизации 14001.
Блокировка устройства
Настоящее электромеханическое устройство последовательного замыкания гарантирует надежную механическую и электрическую координацию для более высокой безопасности.

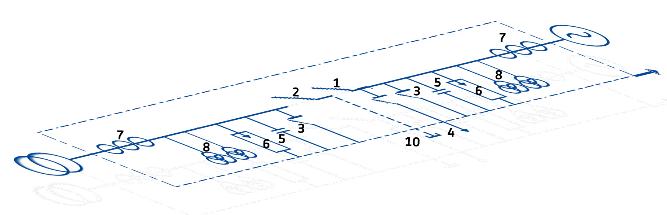

1 Камера Выключателя
2 Разъединитель
3 Заземляющие ножи
4 Стартовый Переключатель
5 Конденсаторы
6 Грозозащитные разрядники ZnO
7 Трансформаторы тока
8 Трансформаторы напряжения
9 Окошки просмотра положения выключателя
10 Шина ручного заземления
11 Устройство естественной конвекции
Выбор системы контроля CBWatch-2
Дополнительная контрольная проверка (автоматический диагноз) для технического обслуживания на реальном состоянии коммутационной аппаратуры.
| Параметр | FKG1X | |||
| Номинальное максимальное напряжение | кВ | 30 | ||
| Ток отключения короткого замыкания | кА | до 160 | ||
| Номинальный несимметричный ток отключения | кА | 80 | ||
| Номинальное время отключения (l) | мс | 75 | ||
| Номинальное время включения (2) | мс | 100 | ||
| Изоляционный газ | SF6 | |||
| Номинальное абсолютное давление при 20°C | Пред кПа | 950 | ||
| Минимальное абсолютное давление при 20°C | PME кПа | 800 | ||
| Установка | Внутренний/Наружный | |||
| Тип охлаждения | Естественное | |||
| Пределы температуры окружающего воздуха | °C | -20°C / + 40°C | ||
| Предел температуры предела/Корпуса температуры ошиновки | °C | 90/70°C (IEC) 105/80°C (ANSI) | ||
| Частота | Гц | 50 | 60 50 | 60 |
| Максимальный Номинальный нормальный ток (естественное охлаждение) Внутренний с атмосферным воздухом 40°C Наружный с атмосферным воздухом 40°C |
A | 17 000 16 350 | 16 450 15 500 15 800 14 900 |
15 00 14 450 |

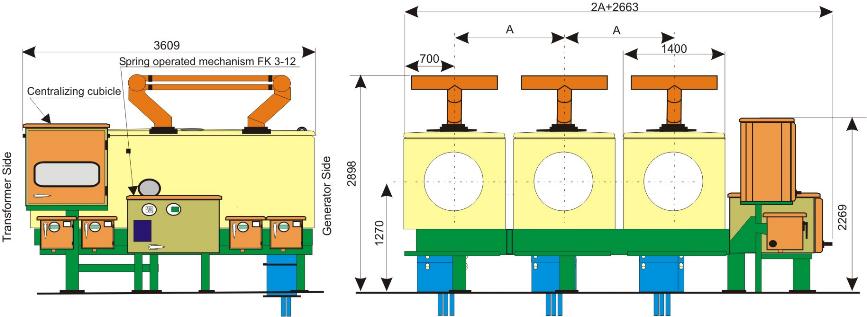

| Междуфазное расстояние с 100-миллиметровым шагом | мм | 1 500 - 2 000 | ||
| Степени защиты (корпус / полюса) | IP65/IP55 | |||
| Тип контрольной проверки / Количество плотномеров на выключатель | Три фазы/1 | |||
| Снятие показаний давления | Да | |||
| FKG1X | SKG1 Заземляющие ножи Разъединителя MKG1X |
IKG1, Стартовый переключатель | ||
| Номинальный пиковый выдерживаемый ток | кА пик | 439 | 173 | |
| Номинальный кратковременный выдерживаемый ток | кА | 160 | 63 | |
| Номинальная продолжительность короткого замыкания | с | 3 | 3 1 | 1 |
| Номинальный уровень прочности изоляции (на уровне моря) Фаза к земле Номинальное выдерживаемое напряжение промышленной частоты Номинальное выдерживаемое напряжение грозового импульса: волна l, 2/50мкс |
кВ кВ пиковое | 80 150 |
80 80 150 150 |
30 60 |
| Через выводы Номинальное выдерживаемое напряжение промышленной частоты Номинальное выдерживаемое напряжение грозового импульса: волна 1,2/50мкс |
кВ кВ пиковое | 80 150 |
90 165 |
80 150 |
Дополнительная информация: генераторные выключатели Альстом Грид.
