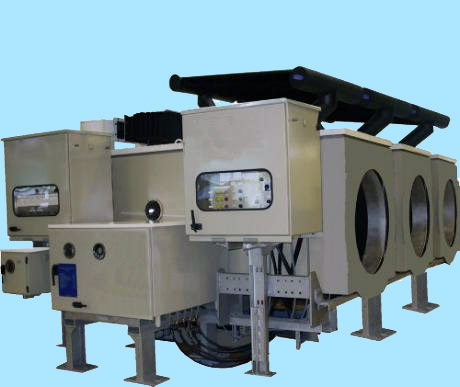

FKG1XP - генераторный элегазовый выключатель

Производитель: Alstom Grid
Номинальное напряжение, кВ: 27
Номинальный ток, А: 21000
Номинальный ток отключения, кА: 160

FKG1XP - генераторный элегазовый выключатель, производства Альстом Грид, на токи (номинальный - ток отключения): 21 000-160 кА - 50 Гц 20 400-140 кА - 60 Гц. Генераторный выключатель для электростанций от 500 до 750 МВТ с полностью пружинным приводом для высокой надежности, максимальной энергетической устойчивости и невысокой требовательности к обслуживанию. Эта модель оборудована естественной системой охлаждения с дополнительным перемешиванием радиально-осевой турбины воздух корпуса по разъединителю.

Тестирование и качество

Продукт находится в полном соответствии с IEEE/C37.013 и стандартами Международной электротехнической комиссии.
Имеет сертификаты Производственной Международной Организации по Стандартизации 9001 и Международной Организации по Стандартизации 14001.

Блокировка устройства

Настоящее электромеханическое устройство последовательного замыкания гарантирует надежную механическую и электрическую координацию для более высокой безопасности

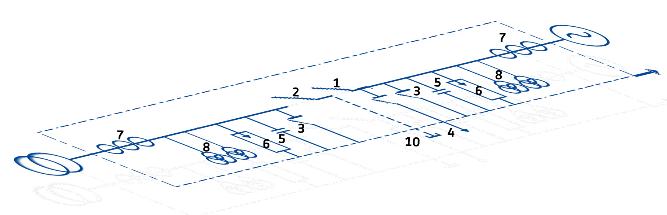

Составляющие выключателя

FKG1XP составляющие

1 Камера Выключателя
2 Разъединитель
3 Заземляющие ножи
4 Стартовый Переключатель
5 Конденсаторы
6 Грозозащитные разрядники ZnO
7 Трансформаторы тока
8 Трансформаторы напряжения
9 Окошки просмотра положения выключателя
10 Шина ручного заземления
11 Устройство естественной конвекции

схема

Выбор системы контроля CBWatch-2

система контроля CBWatch-2
Дополнительная контрольная проверка (автоматический диагноз) для технического обслуживания на реальном состоянии коммутационной аппаратуры

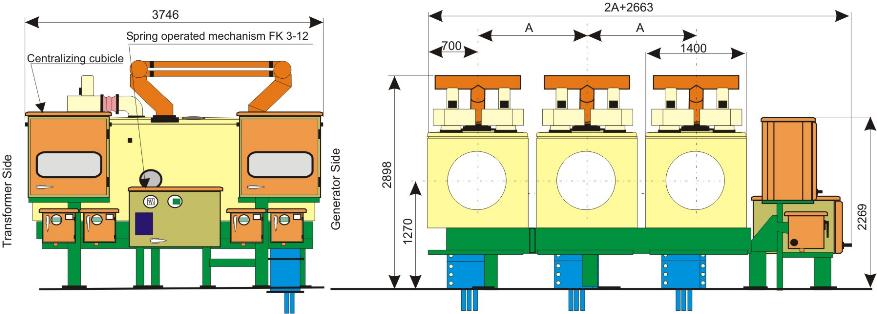

габариты выключателя FKG1XP

Параметр выключателя
FKG1XP
Номинальное максимальное напряжение кВ 30
Ток отключения короткого замыкания кА до 160
Номинальный несимметричный ток отключения кА 80
Номинальное время отключения (l) мс 75
Номинальное время включения (2) мс 100
Изоляционный газ SF6
Номинальное абсолютное давление при 20°C Пред кПа 950
Минимальное абсолютное давление при 20°C PME кПа 800
Установка Внутренний / Наружный (защищенный)
Тип охлаждения Естественное
Пределы температуры окружающего воздуха °C -20°C / + 40°C
Верхняя допустимая температура шин / корпуса °C 90/70°C (IEC) 105/80°C (ANSI)
Частота Гц 50 60 50 60
Максимальный номинальный ток (естественное охлаждение) Внутренний с атмосферным воздухом 40°C A 21 000 20 400 20 000 19 450
Междуфазное расстояние с 100-миллиметровым шагом мм 1 600 - 2 000
Степени защиты (корпус / полюса) IP65/IP55
Тип контрольной проверки / Количество плотномеров на выключатель Три фазы/1
Снятие показаний давления Да
FKG1X Разъединитель SKG1 Заземляющие ножи MKG1X IKG1 Стартовый переключатель
Номинальный пиковый выдерживаемый ток кА пик 439 173
Номинальный кратковременный выдерживаемый ток кА 160 63
Номинальная продолжительность короткого замыкания с 3 3 2 1
Номинальный уровень прочности изоляции (на уровне моря) Фаза к земле
Номинальное выдерживаемое напряжение промышленной частоты
кВ 80 80 80 30
Номинальное выдерживаемое напряжение грозового импульса: волна i, 2/50мкс кВ пиковое 150 150 150 60
Через выводы
Номинальное выдерживаемое напряжение промышленной частоты
кВ 80 90 80
Номинальное выдерживаемое напряжение грозового импульса: волна i, 2/50мкс кВ пиковое 150 165 150

Дополнительная информация: генераторные выключатели Альстом Грид.
