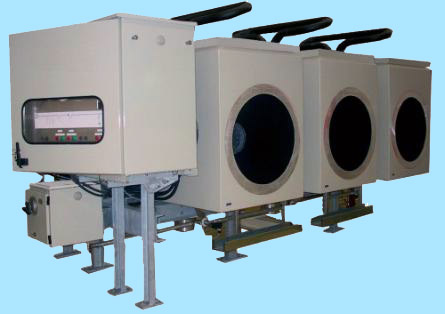

FKG2M элегазовый выключатель

Производитель: Alstom Grid
Номинальное напряжение, кВ: 15, 20
Номинальный ток, А: 7900, 8400
Номинальный ток отключения, кА: 80

FKG2M - генераторный элегазовый выключатель, производства Альстом Грид, на токи (номинальный - ток отключения): 8 400 - 80 кА - 50 Гц 8 150 - 80 кА - 60 Гц. Генераторный выключатель для электростанций до 200 МВТ с полностью пружинным приводом для высокой надежности, максимальной энергетической устойчивости и невысокой требовательности к обслуживанию. Это оборудовано естественной системой охлаждения, состоя из внешнего теплообменника, используя естественные процессы конвекции для охлаждения SF6. Эта модель также доступна без корпуса.

Тестирование и качество

Продукт находится в полном соответствии с IEEE/C37.013 и стандартами Международной электротехнической комиссии.
Имеет сертификаты Производственной Международной Организации по Стандартизации 9001 и Международной Организации по Стандартизации 14001.

Блокировка устройства
Настоящее электромеханическое устройство последовательного замыкания гарантирует надежную механическую и электрическую координацию для более высокой безопасности

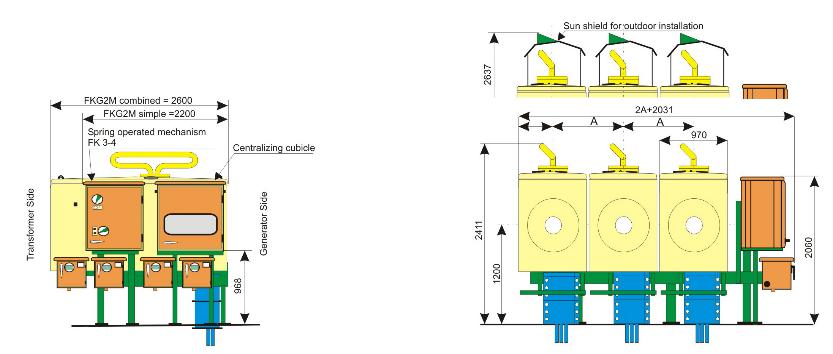

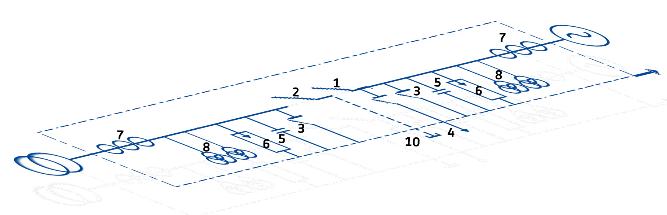

Компоненты выключателя

1 Камера выключателя
2 Разъединитель
3 Заземляющие ножи
4 Стартовый переключатель
5 Конденсаторы
6 Грозозащитные разрядники ZnO
7 Трансформаторы тока
8 Трансформаторы напряжения
9 Указатель положения выключателя
10 Шина ручного заземления
11 Устройство естественной конвекции

Выбор системы контроля CBWatch-2

Дополнительная контрольная проверка (автоматический диагноз) для технического обслуживания на реальном состоянии коммутационной аппаратуры

Характеристика выключателя			FKG2M
Номинальное максимальное напряжение	кВ		17,5/24
Ток отключения короткого замыкания	кА		до 80 / 63
Номинальный несимметричный ток отключения	кА		40/31,5
Номинальное время отключения (1)	мс		50
Номинальное время включения (2)	мс		115
Изоляционный газ			SF6
Номинальное абсолютное давление при 20°C	Пред кПа		850
Минимальное абсолютное давление при 20°C	PME кПа		710
Установка			Внутренний / Наружный
Тип охлаждения			Естественное
Пределы температуры окружающего воздуха	°C		-25°C / + 40°C
Верхняя допустимая температура шин / корпуса	°C		90/70°C (IEC)			105/80°C (ANSI)
Частота	Гц		50		60	50			60
Максимальный номинальный ток (естественное охлаждение) Внутренний с атмосферным воздухом 40°C	A		8 400		8150	7 900			7 650
Наружный с атмосферным воздухом 40°C	A		8100		7 900	7 600			7 400
Междуфазное расстояние с 100-миллиметровым шагом	мм		1 000 - 1 200
Степени защиты (корпус / полюса)			IP65/IP55
Тип контрольной проверки / Количество плотномеров на выключатель			Три фазы/1
Снятие показаний давления			Да
		FKG2M		SKG2			Заземляющие ножи MKG2	IKG2, Стартовый переключатель
Номинальный пиковый выдерживаемый ток	пик кА			219/173				173
Номинальный кратковременный выдерживаемый ток	кА			80/63				63
Номинальная продолжительность короткого замыкания	с	2,5/3		2,5/3			2,2/3	1
Номинальный уровень прочности изоляции (на уровне моря) Фаза к земле Номинальное выдерживаемое напряжение промышленной частоты Номинальное выдерживаемое напряжение грозового импульса: волна i, 2/50мкс	кВ кВ пиковое	60 125		60 125			60 125	30 60
Через выводы Номинальное выдерживаемое напряжение промышленной частоты	кВ	60		70				60
Номинальное выдерживаемое напряжение грозового импульса: волна l, 2/50мкс	кВ пиковое	125		145				125

Дополнительная информация: генераторные выключатели Альстом Грид.
