FKG2S элегазовый выключатель
Производитель: Alstom Grid
Номинальное напряжение, кВ: 20
Номинальный ток, А: 9 500
Номинальный ток отключения, кА: 63

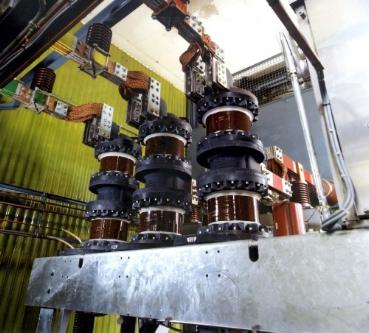

FKG2S - генераторный выключатель без корпуса, производства Альстом Грид, на номинальный ток 9 500 А, номинальный ток отключения 63 кА. Выключатель без корпуса - идеальный продукт для электростанций до 200 МВТ на блок. Пружинно-двигательный привод, известный своей высокой надежностью и нетребовательностью к эксплуатационным расходам. С различными возможностями компоновки (расположение пружинного привода и выводов высокого напряжения могут быть различными), выключатель подойдет для различных распределительных устройств электростанций.

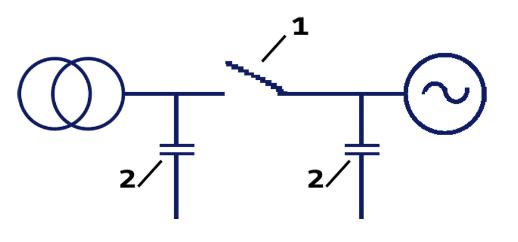

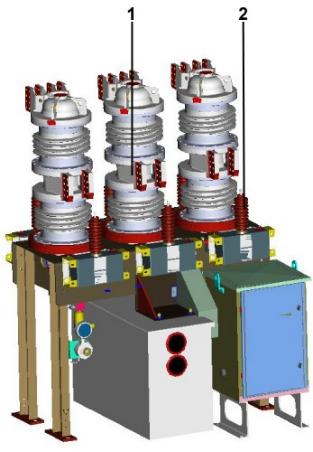

Составляющие выключателя
1 - Камера выключателя
2 - Конденсаторы
Продукт находится в полном соответствии с IEEE/C37.013 и стандартами Международной электротехнической комиссии.
Имеет сертификаты Производственной Международной Организации по Стандартизации 9001 и Международной Организации по Стандартизации 14001.
Выбор системы контроля CBWatch-2
Дополнительная контрольная проверка (автоматический диагноз) для технического обслуживания на реальном состоянии коммутационной аппаратуры.
| Параметр | FKG2S без корпуса | |
| Номинальное максимальное напряжение | кВ | 24 |
| Ток отключения короткого замыкания | кА | 63 |
| Номинальный несимметричный ток отключения | кА | 31.5 |
| Номинальное время отключения (1) | мс | 50 |
| Номинальное время включения (2) | мс | 115 |
| Изоляционный газ | SF6 (элегаз) | |
| Номинальное абсолютное давление при 20°C | Пред кПа | 850 |
| Минимальное абсолютное давление при 20°C | PME кПа | 710 |
| Установка | Внутренний / Наружный (защищенный) | |
| Пределы температуры окружающего воздуха | °C | -25°C / + 40°C |
| Частота | Гц | 50/60 |
| Максимальный номинальный ток с атмосферным воздухом 40°C | A | до 9 500 |

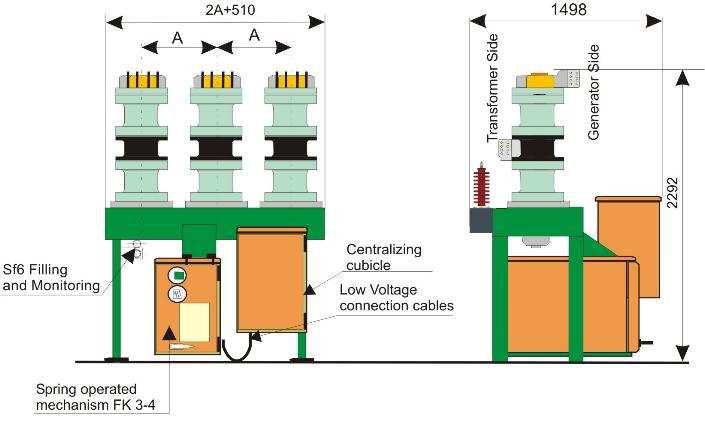

| Междуфазное расстояние с 50-миллиметровым шагом | мм | 550 - 1100 |
| Степени защиты (корпуса) | IP55 | |
| Тип контрольной проверки / Количество плотномеров на выключатель | Три фазы/1 | |
| Снятие показаний давления | Да | |
| Номинальный пиковый выдерживаемый ток | кА пик | 173 |
| Номинальный кратковременный выдерживаемый ток | кА | 63 |
| Номинальная продолжительность короткого замыкания | с | 3 |
| Номинальный уровень прочности изоляции (на уровне моря) Фаза к земле Номинальное выдерживаемое напряжение промышленной частоты Номинальное выдерживаемое напряжение грозового импульса: волна 1, 2/50мкс | кВ кВ пиковое | 60 125 |
| Через выводы Номинальное выдерживаемое напряжение промышленной частоты Номинальное выдерживаемое напряжение грозового импульса: волна 1, 2/50мкс | кВ кВ пиковое | 60 125 |
