Габариты элегазовых выключателей АББ типа LTB D и LTB E
Габариты — LTB D
LTB D1/B с двумя опорными стойками, трехполюсное управление
Номинальное напряжение: 72,5 - 170 кВ
Габариты, мм
| Номинальное напряжение | A | B | C | D | Е | F |
| 72,5 кВ | 4647 | 1164 | 670 | 3283 | 1050 | 3230 |
| 145 кВ | 5197 | 1164 | 1220 | 3833 | 1750 | 4630 |
| 170 кВ | 5808 | 1475 | 1520 | 4133 | 1750 | 4630 |
Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Межфазный промежуток | ||||
| 72,5 кВ | 1050* | 1500 | 1750* | 2000 | 2500 |
| 145 кВ | - | 1500 | 1750* | 2000 | 2500 |
| 170 кВ | - | - | 1750* | 2000 | 2500 |
* Стандарт, основной уровень прочности изоляции 550 кВ
LTB D1/B с двумя опорными стойками, пополюсное управление
Номинальное напряжение: 72,5 - 170 кВ
Габариты, мм
| Номинальное напряжение | A | B | C | D | Е | F |
| 72,5 кВ | 4647 | 1164 | 670 | 3283 | 1750 | 4380 |
| 145 кВ | 5197 | 1164 | 1220 | 3833 | 1750 | 4380 |
| 170 кВ | 5808 | 1475 | 1520 | 4133 | 1750 | 4380 |
Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Межфазный промежуток | |||
| 72,5 кВ | 1500 | 1750* | 2000 | 2500 |
| 145 кВ | 1500** | 1750* | 2000 | 2500 |
| 170 кВ | - | 1750* | 2000 | 2500 |
Стандарт, основной уровень прочности изоляции 550 кВ
| Высота до нижней кромки изолятора *** | |
| 72,5-170 кВ | 1123** 2503* 2945 3528 |
* Стандарт центральный шкаф управления устанавливается отдельно. Могут быть обеспечены другие размеры.
Габариты — LTB D
LTB D1/B с двумя опорными стойками, пополюсное управление (привод FSA)
Номинальное напряжение: 72,5 - 170 кВ
Габариты, мм
| Номинальное напряжение | A | B | C | D | Е | F |
| 72,5 кВ | 4647 | 1164 | 670 | 3280 | 1750 | 4189 |
| 145 кВ | 5197 | 1164 | 1220 | 3830 | 1750 | 4189 |
| 170 кВ | 5808 | 1475 | 1520 | 4130 | 1750 | 4189 |
Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Межфазный промежуток | |||
| 72,5 кВ | 1500 | 1750* | 2000 | 2500 |
| 145 кВ | - | 1750* | 2000 | 2500 |
| 170 кВ | - | 1750* | 2000 | 2500 |
*) Стандарт
| Высота до нижней кромки изолятора ** | |
| 72,5-170 кВ | 2501* 2946 3529 |
* Стандарт
Могут быть обеспечены другие размеры
1162
Габариты между стойками. Межцентровое расстояние (мм)
| Межфазный промежуток | Расстояние между стойками |
| 1500 | 1500 |
| 1750 | 2000 |
| 2000 | 2530 |
| 2500 | 2530 |

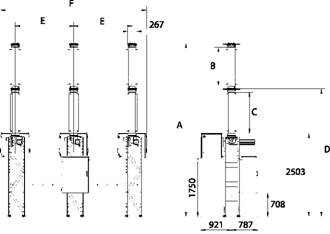

LTB D1/B с двумя опорными стойками, трехполюсное управление (привод FSA)
Номинальное напряжение: 72,5 - 145 кВ Габариты, мм
| Номинальное напряжение | A | B | C | D | Е | F |
| 72,5 кВ | 4647 | 1164 | 670 | 3280 | 1750 | 4174 |
| 145 кВ | 5197 | 1164 | 1220 | 3830 | 1750 | 4174 |
Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Межфазный промежуток | |||
| 72,5 кВ | 1500 | 1750* | 2000 | 2500 |
| 145 кВ | - | 1750* | 2000 | 2500 |
1) Стандарт
| Номинальное напряжение | Высота до нижней кромки изолятора ** |
| 72,5-145 кВ | 2501* 2946 3529 |
1) Стандарт
**) Могут быть обеспечены другие размеры
267
2487
Габариты между стойками. Межцентровое расстояние (мм)
| Межфазный промежуток | Расстояние между стойками |
| 1500 | 2530 |
| 1750 | 2530 |
| 2000 | 2530 |
| 2500 | 2530 |
LTB D1/B с тремя опорными стойками, трехполюсное управление
Номинальное напряжение: 72,5 - 170 кВ
Габариты, мм
| Номинальное напряжение | A | B | C | D | Е | F |
| 72,5 кВ | 4647 | 1164 | 670 | 3283 | 1050 | 3266 |
| 145 кВ | 5197 | 1164 | 1220 | 3833 | 1750 | 4666 |
| 170 кВ | 5808 | 1475 | 1520 | 4133 | 1750 | 4666 |
Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Межфазный промежуток | |||||
| 72,5 кВ | 1050 | 1500 | 1750* | 2000 | 2500 | 3000 |
| 145 кВ | - | 1500 | 1750* | 2000 | 2500 | 3000 |
| 170 кВ | - | - | 1750* | 2000 | 2500 | 3000 |
Стандарт, основной уровень прочности изоляции 550 кВ
| Номинальное напряжение | Высота до нижней кромки изолятора ** |
| 72,5-170 кВ | 800 2503* 2950 3203 |
* Стандарт
Могут быть обеспечены другие размеры
LTB D1/B с тремя опорными стойками, пополюсное управление
Номинальное напряжение: 72,5 - 170 кВ
Габариты, мм
| Номинальное напряжение | A | B | C | D | Е | F |
| 72,5 кВ | 4647 | 1164 | 670 | 3283 | 1750 | 4380 |
| 145 кВ | 5197 | 1164 | 1220 | 3833 | 1750 | 4380 |
| 170 кВ | 5808 | 1475 | 1520 | 4133 | 1750 | 4380 |
Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Межфазный промежуток | ||||
| 72,5 кВ | 1500 | 1750* | 2000 | 2500 | 3000 |
| 145 кВ | 1500** | 1750* | 2000 | 2500 | 3000 |
| 170 кВ | - | 1750* | 2000 | 2500 | 3000 |
* Стандарт, основной уровень прочности изоляции 550 кВ
| Высота до нижней кромки изолятора *** | |
| 72,5-170 кВ | 800** 2503* 2950 3203 |
* Стандарт
**) центральный шкаф управления устанавливается отдельно Могут быть обеспечены другие размеры
Габариты — LTB E

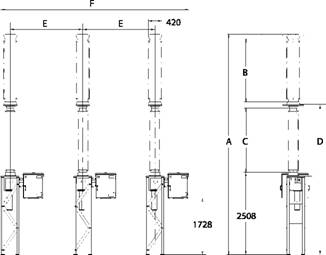

LTB E1
Трехполюсное управление
Номинальное напряжение: 72,5 - 245 кВ
Габариты, мм
| Номинальное напряжение | A | B | C | D | Е | F |
| 72,5 кВ | 4790 | 1292 | 655 | 3244 | 1100 | 3590 |
| 170 кВ | 5400 | 1292 | 1265 | 3854 | 2500 | 6390 |
| 245 кВ | 6703 | 1914 | 1955 | 4544 | 3500 | 8390 |
Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Межфазный промежуток | |||||
| 72,5 кВ | 1100* | 1500 | 2500 | 3000 | 3500 | 4000 |
| 170 кВ | - | - | 2500* | 3000 | 3500 | 4000 |
| 245 кВ | - | - | 2500 | 3000 | 3500* | 4000 |
* Стандарт
F
| Номинальное напряжение | Высота до нижней кромки изолятора |
| 72,5-245 кВ | 1950 2508* 2992 3642 4142 |
* Стандарт

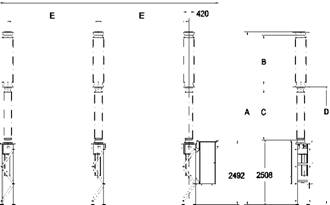

LTB E1 пополюсное управление
Номинальное напряжение: 72,5 - 245 кВ
Габариты, мм
| Номинальное напряжение | A | B | C | D | E* | F |
| 72,5 кВ | 4790 | 1292 | 655 | 3244 | 2500 | 6298 |
| 170 кВ | 5400 | 1292 | 1265 | 3854 | 2500 | 6298 |
| 245 кВ | 6703 | 1914 | 1955 | 4544 | 3500 | 8298 |
* Рекомендуемые межфазные промежутки
Размеры для межфазных промежутков и высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Высота до нижней кромки изолятора |
| 72,5-245 кВ | 1442 2508* 2992 3642 4142 |
* Стандарт
LTB 420E2 пополюсное управление
Номинальное напряжение: 362 - 420 кВ
Все размеры в мм
Размеры высоты до нижней кромки изолятора (мм)
| Номинальное напряжение | Высота до нижней кромки изолятора |
| 420 кВ | 1950 2508* 2992 3642 4142 |
LTB 550E2 пополюсное управление
Номинальное напряжение: 550 кВ
Все размеры в мм
Размеры высоты до нижней кромки изолятора (мм)
1914
| Номинальное напряжение | Высота до нижней кромки изолятора | ||||
| 550 кВ | 1950 | 2508* | 2992 | 3642 | 4142 |
*Стандарт

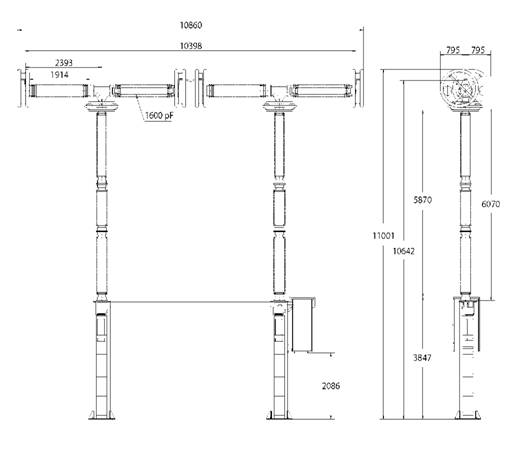

LTB 800E4 пополюсное управление
Номинальное напряжение: 800 кВ
Все размеры в мм
Размеры высоты до нижней кромки изолятора (мм)
| Высота до нижней кромки изолятора | |
| 800 кВ | 3847 |
